Behringer Ultra-Curve Pro DSP8024 Bedienungsanleitung Seite 10

Mit der Pegelanzeige können Sie den Ein- und Ausgangspegel des ULTRA-CURVE PRO kontrollieren. Die
Balkenanzeige stellt gleichzeitig mit einem massiven Balken den Effektivwert (RMS) und den Spitzenwert
(Peak) mit dem durchbrochenen Segment dar. Die Spitzenwertanzeige hat eine Rücklaufzeit von 20 dB/s, um
die optische Darstellung zu beruhigen. Die Maximalwerte werden gespeichert und numerisch angezeigt. Wenn
der Limiter-Threshold überschritten wird, erscheint die Anzeige "LIM" im Fenster des Level Meters, um die
Aktivität des Limiters anzuzeigen.
Mit Softkey A verlassen Sie die Pegelanzeige und kehren in das EQ-Hauptfenster zurück.
Mit Softkey B löschen Sie den Speicher der Maximalwertanzeige.
Mit Softkey C /
ULTRA-CURVE PRO um.
Mit Softkey D können sie zwischen drei Skalen mit unterschiedlichen Referenzpegeln wählen. Die 0 dB-Marke
wird durch den dickeren Skalenstrich dargestellt, gleichzeitig ändert sich auch die numerische Anzeige.
bezieht sich auf das digitale Maximum, entsprechend +16 dB am Augang. Dieser Pegel darf bei einem
Digitalgerät auf keinen Fall überschritten werden. Eine Überschreitung hat eine sofortige Verzerrung zur Folge,
wobei diese Verzerrung deutlich schneller und unangenehmer hörbar wird als bei der Übersteuerung von
analogen Audiogeräten.
analogen Ein- bzw. Ausgang.
Mehrspur- und Bandmaschinen (unsymmetrische Anschlüsse, meistens mit RCA-Cinchbuchsen ausgeführt).
Bei der Aussteuerung von Digitalgeräten, also für den internen Pegel oder für die Verwendung der optionalen
AES/EBU-Schnittstelle, ist ausschließlich die Spitzenwertanzeige der DIG MAX-Skala maßgeblich. Die +4 dBu-
und die -10 dBV-Skala dienen zur Pegelüberwachung der analogen Ein- und Ausgänge des ULTRA-CURVE PRO.
Bitte beachten Sie, dass bei technischen Datenblättern für Analoggeräte, wie z. B. bei der Angabe der
Eingangsempfindlichkeit von Endstufen, der Effektivwert (RMS) verwendet wird. Der Effektivwert liegt immer
unter dem Spitzenwert. Die Differenz ist abhängig von der Signalstruktur.
+
Bei einem statischen Sinus-Signal beträgt der Effektivwert ca. 70% vom Spitzenwert, was
einer Differenz von 3 dB entspricht.
Natürlich hat der DIG MAX-Wert auch eine Bedeutung für die analogen Ein- und Ausgänge, da 0 dB DIG MAX den
maximalen Ausgangspegel des ULTRA-CURVE PRO darstellt. Zur Verdeutlichung der Verhältnisse zwischen
den verschiedenen Skalierungen dient im folgenden Beispiel ein Sinussignal mit dem höchsten möglichen Pegel:
Wie aus der Tabelle ersichtlich, kann der ULTRA-CURVE PRO an den analogen Ausgängen einen maximalen
Pegel von +16 dBu bzw. +14 dBV abgeben.
Die analogen Eingänge des ULTRA-CURVE PRO verkraften maximal +21 dBu. Dabei ist jedoch zu beachten,
dass der digitale Limiter einsetzen kann, wenn der Pegel im Equalizer nicht entsprechend abgesenkt wird.
Bitte beachten Sie die Erläuterungen zum digitalen Limiter in Kapitel 2.1.6!
10
ULTRA-CURVE PRO DSP8024

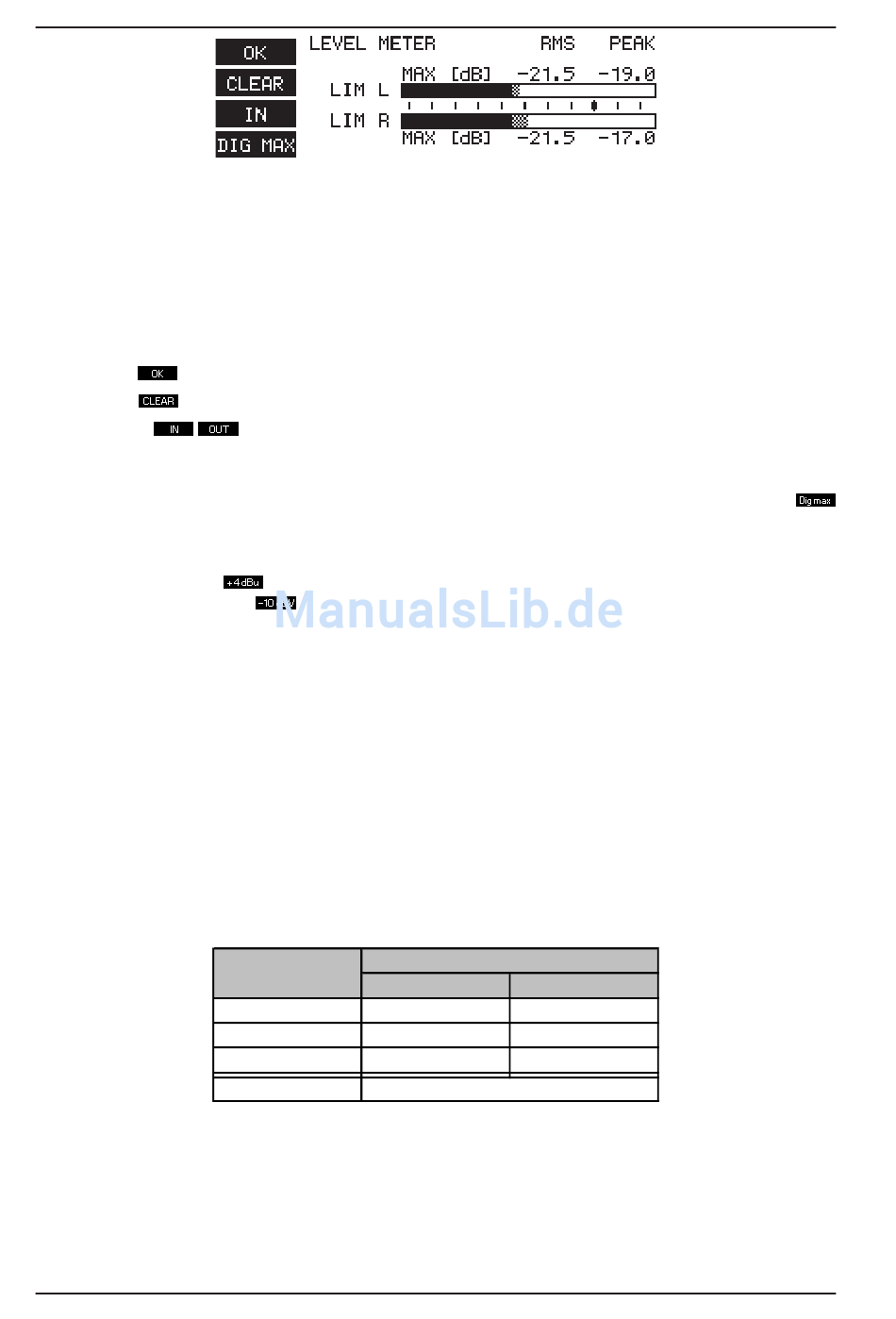

Abb. 2.3: Pegelanzeige (Level Meter)
schalten Sie die Anzeige zwischen dem Eingang und dem Ausgang des
bezieht sich auf den im professionellen Bereich üblichen Bezugspegel am
bezieht sich auf den im Homerecording oft zu findenden Bezugspegel für
Skalierung
DIGMAX
+4 dBu
-10 dBV
Absolutwert:
Tab. 2.1: Verhältnis zwischen Anzeige und Ausgangspegel
2. BEDIENUNG
Ablesung
RMS PEAK
-3 dB 0 dB
+6 dB +12 dB
+21 dB +24 dB
+16 dBu
