Die CURSORTASTEN befinden sich rechts vom Display und dienen:
1. der Anwahl der Filterbänder und des Master-Reglers im Equalizerbetrieb (horizontal),
2. der Veränderung der Verstärkung im angewählten Band (vertikal),
3. zur Positionierung des Messcursors im Analyzerbetrieb (horizontal),
4. bei beiden Betriebsarten zur Anwahl der Programmplätze (vertikal) und
5. zur Feldanwahl im SETUP-Menü (horizontal und vertikal).
+
In allen Fällen bewirkt ein zusätzliches Drücken der gegenüberliegenden Cursortaste eine
beschleunigte Wirkung der zuerst betätigten Taste.

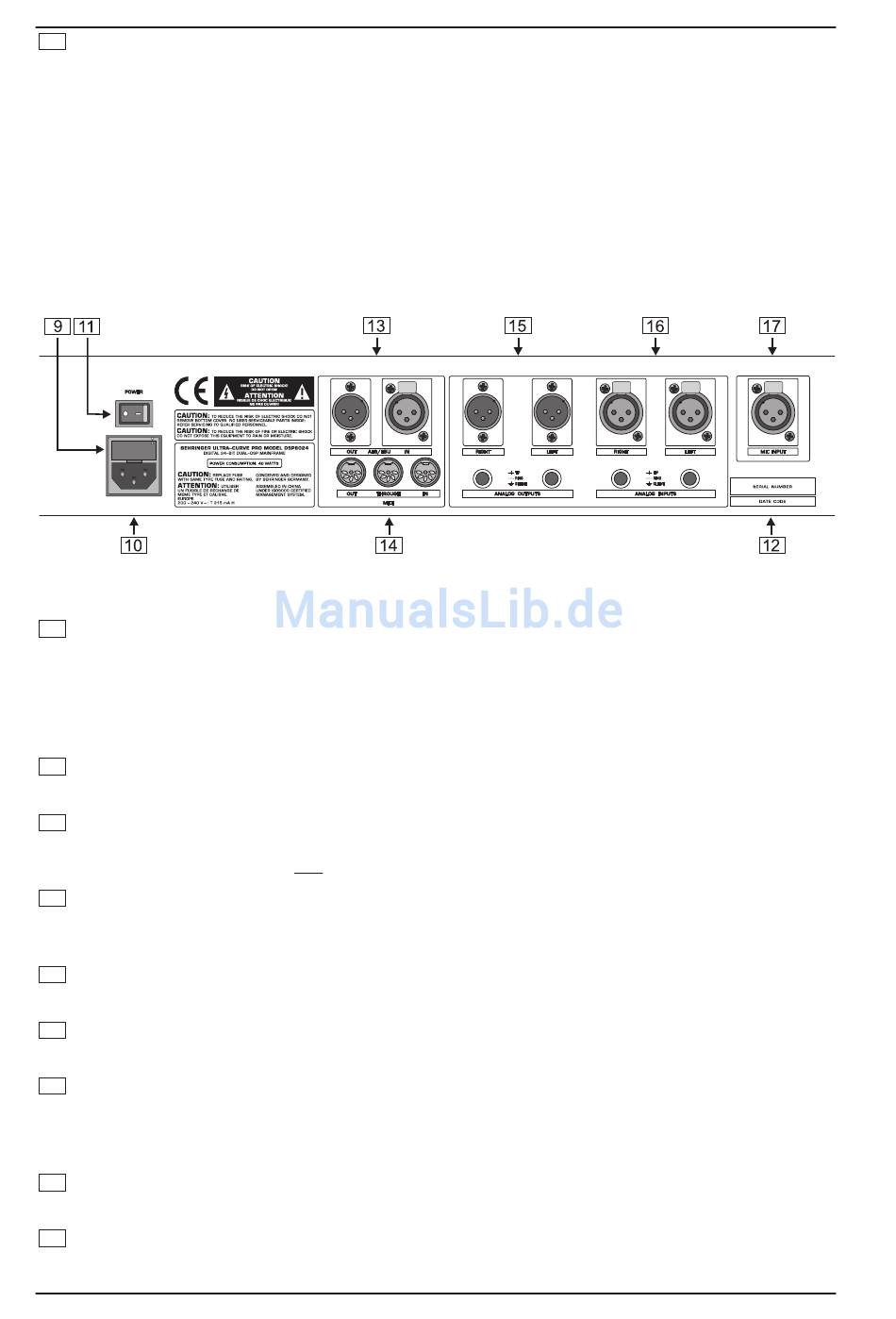

Abb. 1.2: Die rückseitigen Elemente des ULTRA-CURVE PRO
9
SICHERUNGSHALTER/SPANNUNGSWAHL. Bevor Sie das Gerät mit dem Netz verbinden,
überprüfen Sie bitte, ob die Spannungsanzeige mit Ihrer lokalen Netzspannung übereinstimmt. Beim
Ersetzen der Sicherung sollten Sie unbedingt den gleichen Typ verwenden. Bei manchen Geräten kann
der Sicherungshalter in zwei Positionen eingesetzt werden, um zwischen 230 V und 115 V umzuschalten.
Beachten Sie bitte: Wenn Sie ein Gerät außerhalb Europas auf 115 V betreiben wollen, muss ein
größerer Sicherungswert eingesetzt werden (siehe Kapitel 6 "INSTALLATION").
10
Die Netzverbindung erfolgt über eine IEC-KALTGERÄTEBUCHSE. Ein passendes Netzkabel gehört
zum Lieferumfang.
11
Mit dem POWER-Schalter aktivieren Sie Ihren ULTRA-CURVE PRO. Dieser ist im Hinblick auf
Festinstallationen auf der Rückseite platziert worden, um in Verbindung mit dem Passwortschutz das
Gerät gegen Fehlbedienung und Deaktivierung zu schützen.
12
SERIENNUMMER. Nehmen Sie sich bitte die Zeit und senden Sie uns die komplett ausgefüllte Garantiekarte
innerhalb von 14 Tagen nach Kaufdatum zu, da Sie sonst Ihren erweiterten Garantieanspruch verlieren.
Alternativ ist auch eine Online-Registrierung über unsere Internet-Seite (www.behringer.com) möglich.
13
AES/EBU IN und AES/EBU OUT (optional). Hier wird der optional erhältliche digitale Ein- und
Ausgang des ULTRA-CURVE PRO (AES8024) montiert.
14
MIDI IN, OUT und THRU. Dies sind die MIDI-Anschlüsse des ULTRA-CURVE PRO, über die eine
vollständige Fernbedienung des ULTRA-CURVE PRO ermöglicht wird.
15
ANALOG OUTPUTS. Dies sind die analogen Ausgänge des ULTRA-CURVE PRO. Sie sind als
symmetrische XLR- und Klinkenbuchsen ausgeführt. Die Ausgänge geben auch dann das bearbeitete
analoge Signal wieder, wenn bei installierter Digital-I/O-Option (AES/EBU) das Ausgangssignal digital
abgegriffen wird. Beide Signale können parallel verwendet werden.
16
ANALOG INPUTS. Dies sind die analogen Eingänge des ULTRA-CURVE PRO. Sie sind als
symmetrische XLR- und Klinkenbuchsen ausgeführt.
17
MIC INPUT. Hier können sie ein Messmikrofon, wie z. B. das BEHRINGER ECM8000, anschließen. Es
liegt eine feste Phantomspeisung von +15 V zwischen Pin 2/3 und Pin 1 dieser XLR-Buchse.
