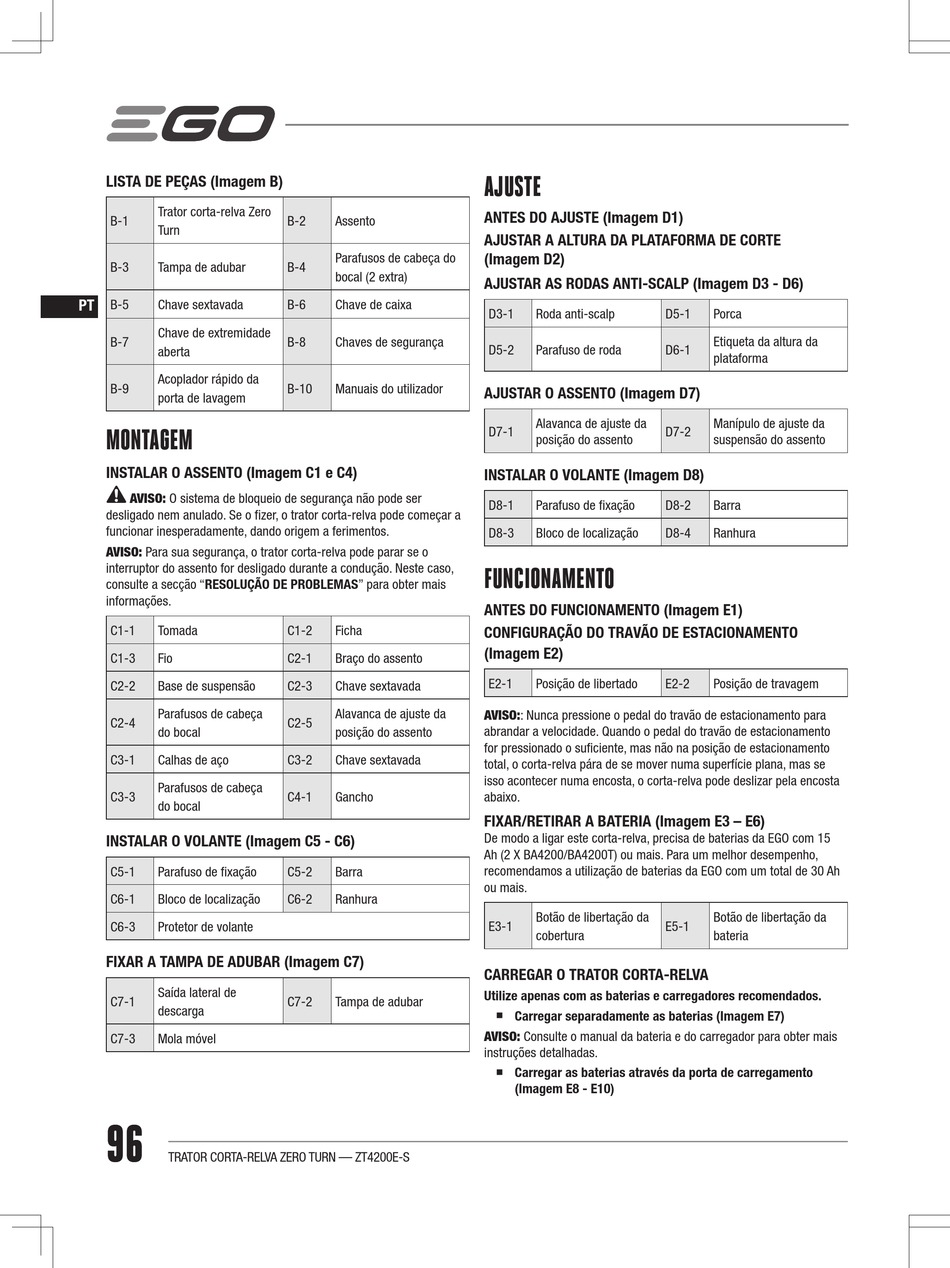

Ego Power+ ZERO TURN ZT4200E-S Bedienungsanleitung Seite 96

LISTA DE PEÇAS (Imagem B)
Trator corta-relva Zero
B-1
Turn
B-3 Tampa de adubar
PT PT
B-5 Chave sextavada
Chave de extremidade
B-7
aberta
Acoplador rápido da
B-9
porta de lavagem
MONTAGEM
INSTALAR O ASSENTO (Imagem C1 e C4)
AVISO: O sistema de bloqueio de segurança não pode ser
desligado nem anulado. Se o fizer, o trator corta-relva pode começar a
funcionar inesperadamente, dando origem a ferimentos.
AVISO: Para sua segurança, o trator corta-relva pode parar se o
interruptor do assento for desligado durante a condução. Neste caso,
consulte a secção "RESOLUÇÃO DE PROBLEMAS" para obter mais
informações.
C1-1 Tomada
C1-3 Fio
C2-2 Base de suspensão
Parafusos de cabeça
C2-4
do bocal
C3-1 Calhas de aço
Parafusos de cabeça
C3-3
do bocal
INSTALAR O VOLANTE (Imagem C5 - C6)
C5-1 Parafuso de fixação
C6-1 Bloco de localização
C6-3 Protetor de volante
FIXAR A TAMPA DE ADUBAR (Imagem C7)
Saída lateral de
C7-1
descarga
C7-3 Mola móvel
96 96
TRATOR CORTA-RELVA ZERO TURN — ZT4200E-S
B-2 Assento
Parafusos de cabeça do
B-4
bocal (2 extra)
B-6 Chave de caixa
B-8 Chaves de segurança
B-10 Manuais do utilizador
C1-2 Ficha
C2-1 Braço do assento
C2-3 Chave sextavada
Alavanca de ajuste da
C2-5
posição do assento
C3-2 Chave sextavada
C4-1 Gancho
C5-2 Barra
C6-2 Ranhura
C7-2 Tampa de adubar
AJUSTE
ANTES DO AJUSTE (Imagem D1)
AJUSTAR A ALTURA DA PLATAFORMA DE CORTE
(Imagem D2)
AJUSTAR AS RODAS ANTI-SCALP (Imagem D3 - D6)
D3-1 Roda anti-scalp
D5-2 Parafuso de roda
AJUSTAR O ASSENTO (Imagem D7)
Alavanca de ajuste da
D7-1
posição do assento
INSTALAR O VOLANTE (Imagem D8)
D8-1 Parafuso de fixação
D8-3 Bloco de localização
FUNCIONAMENTO
ANTES DO FUNCIONAMENTO (Imagem E1)
CONFIGURAÇÃO DO TRAVÃO DE ESTACIONAMENTO
(Imagem E2)
E2-1 Posição de libertado
AVISO:: Nunca pressione o pedal do travão de estacionamento para
abrandar a velocidade. Quando o pedal do travão de estacionamento
for pressionado o suficiente, mas não na posição de estacionamento
total, o corta-relva pára de se mover numa superfície plana, mas se
isso acontecer numa encosta, o corta-relva pode deslizar pela encosta
abaixo.
FIXAR/RETIRAR A BATERIA (Imagem E3 – E6)
De modo a ligar este corta-relva, precisa de baterias da EGO com 15
Ah (2 X BA4200/BA4200T) ou mais. Para um melhor desempenho,
recomendamos a utilização de baterias da EGO com um total de 30 Ah
ou mais.
Botão de libertação da
E3-1
cobertura
CARREGAR O TRATOR CORTA-RELVA
Utilize apenas com as baterias e carregadores recomendados.
◾
Carregar separadamente as baterias (Imagem E7)
AVISO: Consulte o manual da bateria e do carregador para obter mais
instruções detalhadas.
◾
Carregar as baterias através da porta de carregamento
(Imagem E8 - E10)
D5-1 Porca
Etiqueta da altura da
D6-1
plataforma
Manípulo de ajuste da
D7-2
suspensão do assento
D8-2 Barra
D8-4 Ranhura
E2-2 Posição de travagem
Botão de libertação da
E5-1
bateria
