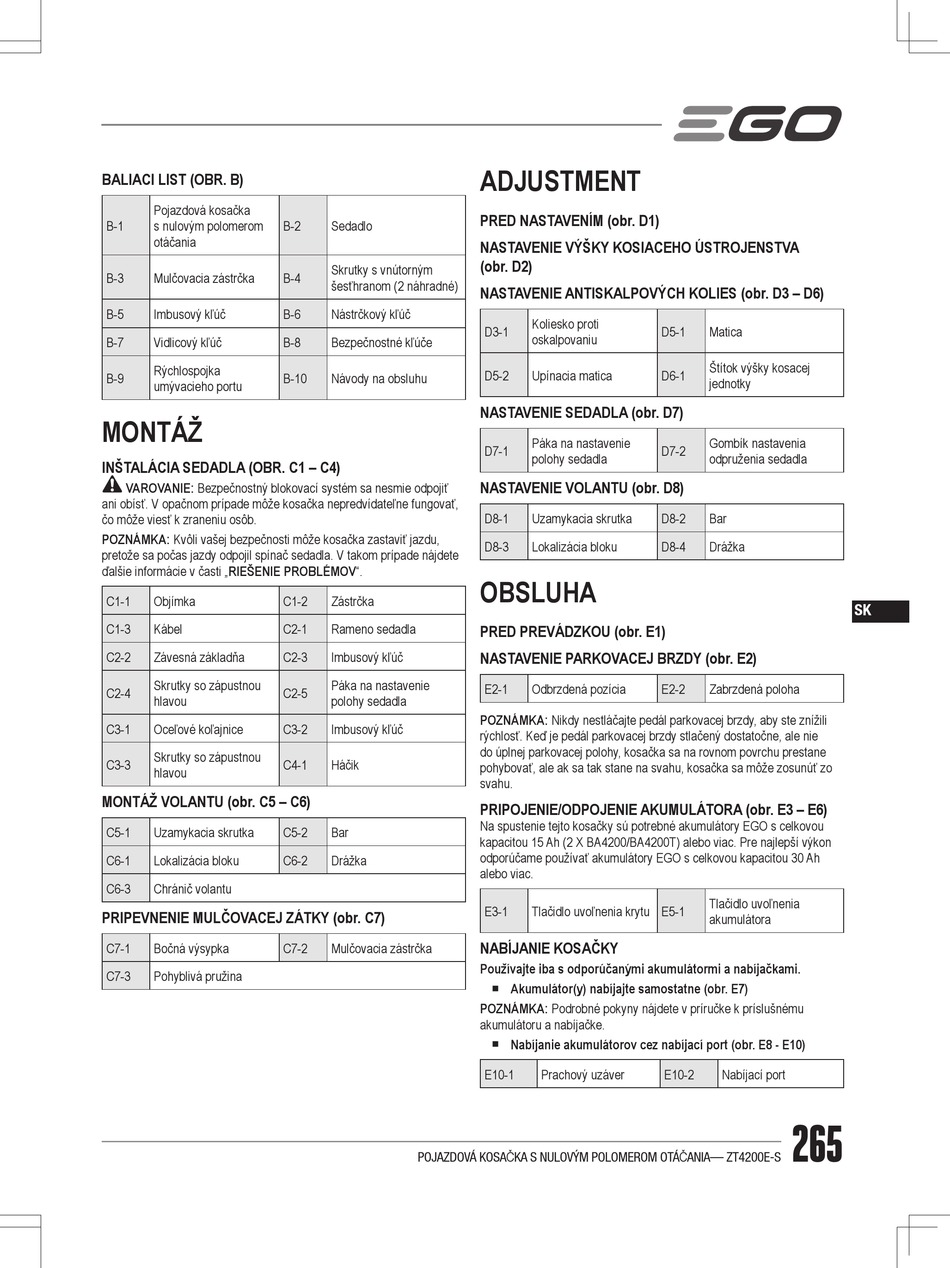

BALIACI LIST (OBR. B)
Pojazdová kosačka
B-1 s nulovým polomerom
otáčania
B-3 Mulčovacia zástrčka
B-5 Imbusový kľúč
B-7 Vidlicový kľúč
Rýchlospojka
B-9
umývacieho portu
MONTÁŽ
INŠTALÁCIA SEDADLA (OBR. C1 – C4)
VAROVANIE: Bezpečnostný blokovací systém sa nesmie odpojiť
ani obísť. V opačnom prípade môže kosačka nepredvídateľne fungovať,
čo môže viesť k zraneniu osôb.
POZNÁMKA: Kvôli vašej bezpečnosti môže kosačka zastaviť jazdu,
pretože sa počas jazdy odpojil spínač sedadla. V takom prípade nájdete
ďalšie informácie v časti „RIEŠENIE PROBLÉMOV".
C1-1 Objímka
C1-3 Kábel
C2-2 Závesná základňa
Skrutky so zápustnou
C2-4
hlavou
C3-1 Oceľové koľajnice
Skrutky so zápustnou
C3-3
hlavou
MONTÁŽ VOLANTU (obr. C5 – C6)
C5-1 Uzamykacia skrutka
C6-1 Lokalizácia bloku
C6-3 Chránič volantu
PRIPEVNENIE MULČOVACEJ ZÁTKY (obr. C7)
C7-1 Bočná výsypka
C7-3 Pohyblivá pružina
B-2 Sedadlo
Skrutky s vnútorným
B-4
šesťhranom (2 náhradné)
B-6 Nástrčkový kľúč
B-8 Bezpečnostné kľúče
B-10 Návody na obsluhu
C1-2 Zástrčka
C2-1 Rameno sedadla
C2-3 Imbusový kľúč
Páka na nastavenie
C2-5
polohy sedadla
C3-2 Imbusový kľúč
C4-1 Háčik
C5-2 Bar
C6-2 Drážka
C7-2 Mulčovacia zástrčka
POJAZDOVÁ KOSAČKA S NULOVÝM POLOMEROM OTÁČANIA— ZT4200E-S
ADJUSTMENT
PRED NASTAVENÍM (obr. D1)
NASTAVENIE VÝŠKY KOSIACEHO ÚSTROJENSTVA
(obr. D2)
NASTAVENIE ANTISKALPOVÝCH KOLIES (obr. D3 – D6)
Koliesko proti
D3-1
oskalpovaniu
D5-2 Upínacia matica
NASTAVENIE SEDADLA (obr. D7)
Páka na nastavenie
D7-1
polohy sedadla
NASTAVENIE VOLANTU (obr. D8)
D8-1 Uzamykacia skrutka
D8-3 Lokalizácia bloku
OBSLUHA
PRED PREVÁDZKOU (obr. E1)
NASTAVENIE PARKOVACEJ BRZDY (obr. E2)
E2-1 Odbrzdená pozícia
POZNÁMKA: Nikdy nestláčajte pedál parkovacej brzdy, aby ste znížili
rýchlosť. Keď je pedál parkovacej brzdy stlačený dostatočne, ale nie
do úplnej parkovacej polohy, kosačka sa na rovnom povrchu prestane
pohybovať, ale ak sa tak stane na svahu, kosačka sa môže zosunúť zo
svahu.
PRIPOJENIE/ODPOJENIE AKUMULÁTORA (obr. E3 – E6)
Na spustenie tejto kosačky sú potrebné akumulátory EGO s celkovou
kapacitou 15 Ah (2 X BA4200/BA4200T) alebo viac. Pre najlepší výkon
odporúčame používať akumulátory EGO s celkovou kapacitou 30 Ah
alebo viac.
E3-1 Tlačidlo uvoľnenia krytu E5-1
NABÍJANIE KOSAČKY
Používajte iba s odporúčanými akumulátormi a nabíjačkami.
◾
Akumulátor(y) nabíjajte samostatne (obr. E7)
POZNÁMKA: Podrobné pokyny nájdete v príručke k príslušnému
akumulátoru a nabíjačke.
◾
Nabíjanie akumulátorov cez nabíjací port (obr. E8 - E10)
E10-1 Prachový uzáver
D5-1 Matica
Štítok výšky kosacej
D6-1
jednotky
Gombík nastavenia
D7-2
odpruženia sedadla
D8-2 Bar
D8-4 Drážka
E2-2 Zabrzdená poloha
Tlačidlo uvoľnenia
akumulátora
E10-2 Nabíjací port
