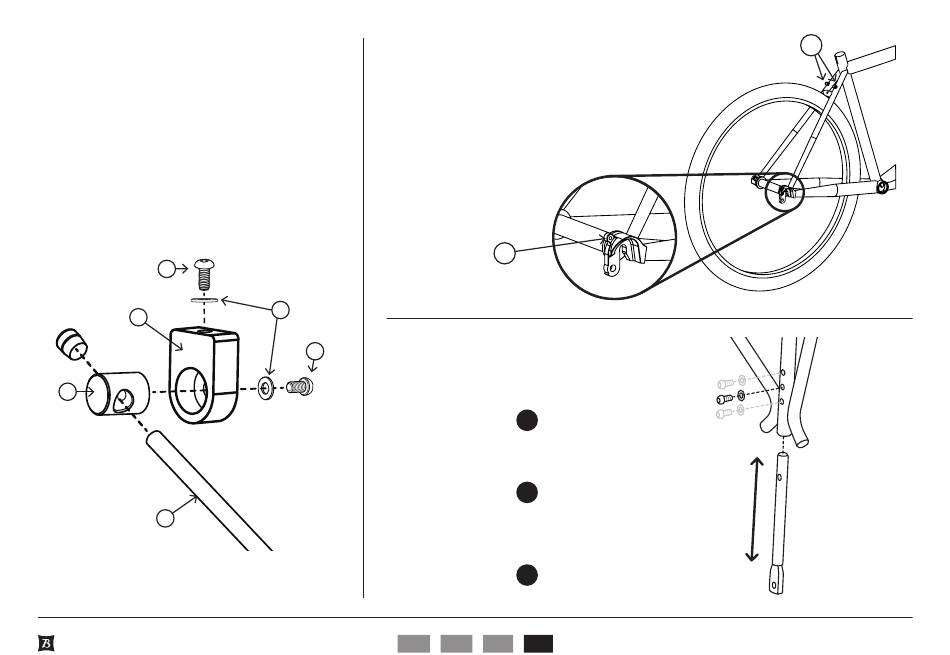

Bloque de montaje del tirante
El bloque de montaje se puede instalar con la receptor
de la vaina del portabultos en el lado interior o exterior
del portabultos. colóquelas en la dirección que ofrezca
la mejor alineación para las vainas para montarlas en la
bicicleta. Las vainas también pueden estar cambiadas
a la izquierda o a la derecha para conseguir la mejor
alineación ya que todas las bicicletas son distintas.
1. Vaina
2. Bloque de vaina del portabultos
3. receptor de la vaina del portabultos
4. M6 x 10 tornillo de cabeza avellanada
5. M6 Arandela
4
2
3
1
BurLEY rEAr rAcK
Comprobación del
ajuste del portabultos
Es muy importante que el portabultos portabultos esté
instalado de forma segura en la bicicleta principal.
Los puntos de montaje roscados cerca del eje
trasero, uno a cada lado, A, y uno a cada lado
debajo del sillín en las varillas traseras, B, sirven
para ajustar correctamente la bicicleta.
5
Ajustar la altura del
4
portaequipajes:
Ajustar la altura del portaequipajes para que
se adapte correctamente a la bicicleta.
Ajustar la altura retirando los tornillos de
ambos lados. deslizar el soporte hasta la
altura adecuada y enfrentar el orificio.
Volver a introducir el perno y apretarlo ligeramente.
comprobar que los dos soportes estén a la misma
altura. comprobar que haya un mínimo de 10mm entre
el portaequipajes y el neumático de la bicicleta.
Fijar los pernos apretándolos a 4–5nm.
ENG DEU
A
Puntos de montaje
roscados para el
portabultos
1
2
3
FRA ESP
Puntos de montaje
B
roscados para el
portabultos
