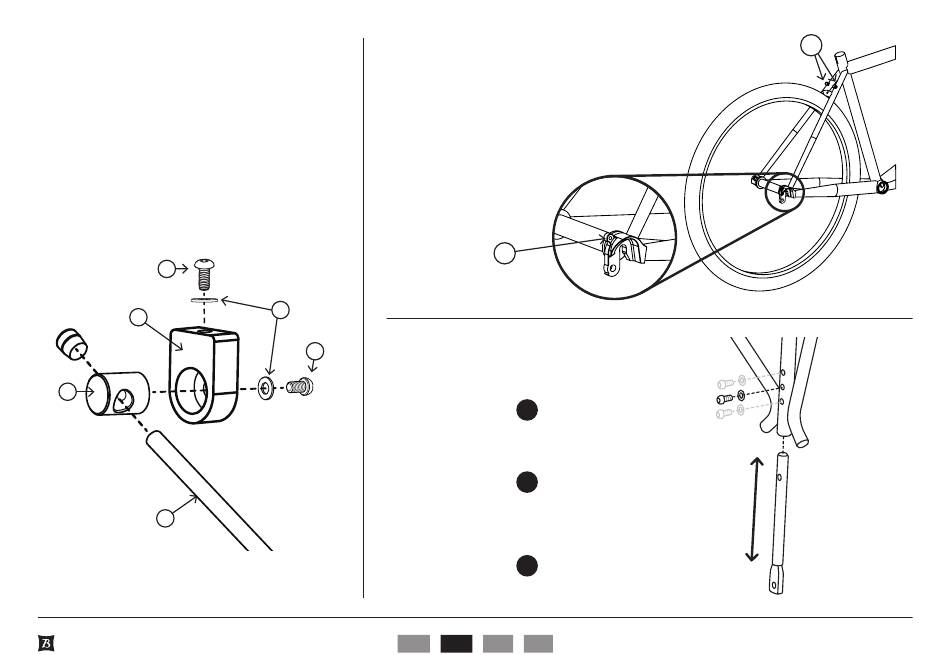

Montageblock für Strebe
der Montageblock kann mit der Gepäckträgerstreben-
Empfänger an der Innen- oder Außenseite des
Gepäckträgers montiert werden. richten Sie sie
optimal für die Montage der Streben am Fahrrad aus.
1. Strebe
2. Gepäckträgerstrebenblock
3. Gepäckträgerstreben-Empfänger
4. M6 x 10 Zylinderschraube
5. M6 Beilagscheibe
4
2
3
1
BurLEY rEAr rAcK
Befestigungsmöglichkeiten
prüfen
Es ist sehr wichtig, dass der träger sicher am fahrrad
angebracht wird.
Für die ordnungsgemäße Montage am Fahrrad
sind Befestigungspunkte mit Gewinde erforderlich,
einer auf jeder Seite in der nähe der Hinterachse
des Fahrrads (A) und einer auf jeder Seite unterhalb
des Sattels an den hinteren Streben (B).
5
Einstellen der Gepäckträgerhöhe
4
die Höhe des Gepäckträgers muss so eingestellt werden, dass
er richtig und mit ausreichend Abstand zum Hinterrad auf Ihrem
Fahrrad montiert ist.
Stellen Sie die Höhe ein, indem Sie die Bolzen auf beiden
Seiten entfernen. Schieben Sie die Halterung auf die
entsprechende Höhe und richten Sie das Loch aus.
Setzen Sie die Schraube wieder ein und ziehen Sie sie locker
an. Vergewissern Sie sich, dass beide Halterungen auf der
gleichen Höhe sind. Achten Sie auf einen Mindestabstand
von 10 mm zwischen Gepäckträger und Fahrradreifen.
Ziehen Sie die Schrauben mit 4–5 nm fest.
ENG DEU
A
Gewindeösen für
Gepäckträger
1
2
3
FRA ESP
Gewindeösen für
B
Gepäckträger
MontAGE & VErWEndunG
