26 Override the rope switches to raise the lift for the first time (see section "Overriding the Slack
Rope Switches").
27 Raise the lift. Connect rope switches S11 + S12 + S13 + S14 to terminal box XD14.
28 Route the cables properly and set the rope switches into operating condition.
Pos: 31 /Technische Dokumentation/Alle Geräte/01/Überschriften/Überschriften 1.1/V/Überschrift 1.1: Verankerung @ 12\mod_1233746188199_75.docx @ 331433 @ 2 @ 1
5.1
Anchoring
Pos: 32 /Technische Dokumentation/Hebetechnik/36
Säulen-Hebebühne/0001
Säulen-Hebebühnen Alle/Inhalte/Inhalt: Ankermaße (Bilder) UPAT EXA 10/90 (10x167) GVZ @ 28\mod_1335515451582_0.docx @ 1590873 @ @ 1
Ø 10 mm
Pos: 33 /Technische Dokumentation/Hebetechnik/36
Säulen-Hebebühne/0001
Säulen-Hebebühnen Alle/Inhalte/Inhalt: Ankermontage (Text) UPAT EXA 10/90 @ 8\mod_1206627073732_75.docx @ 178808 @ @ 1

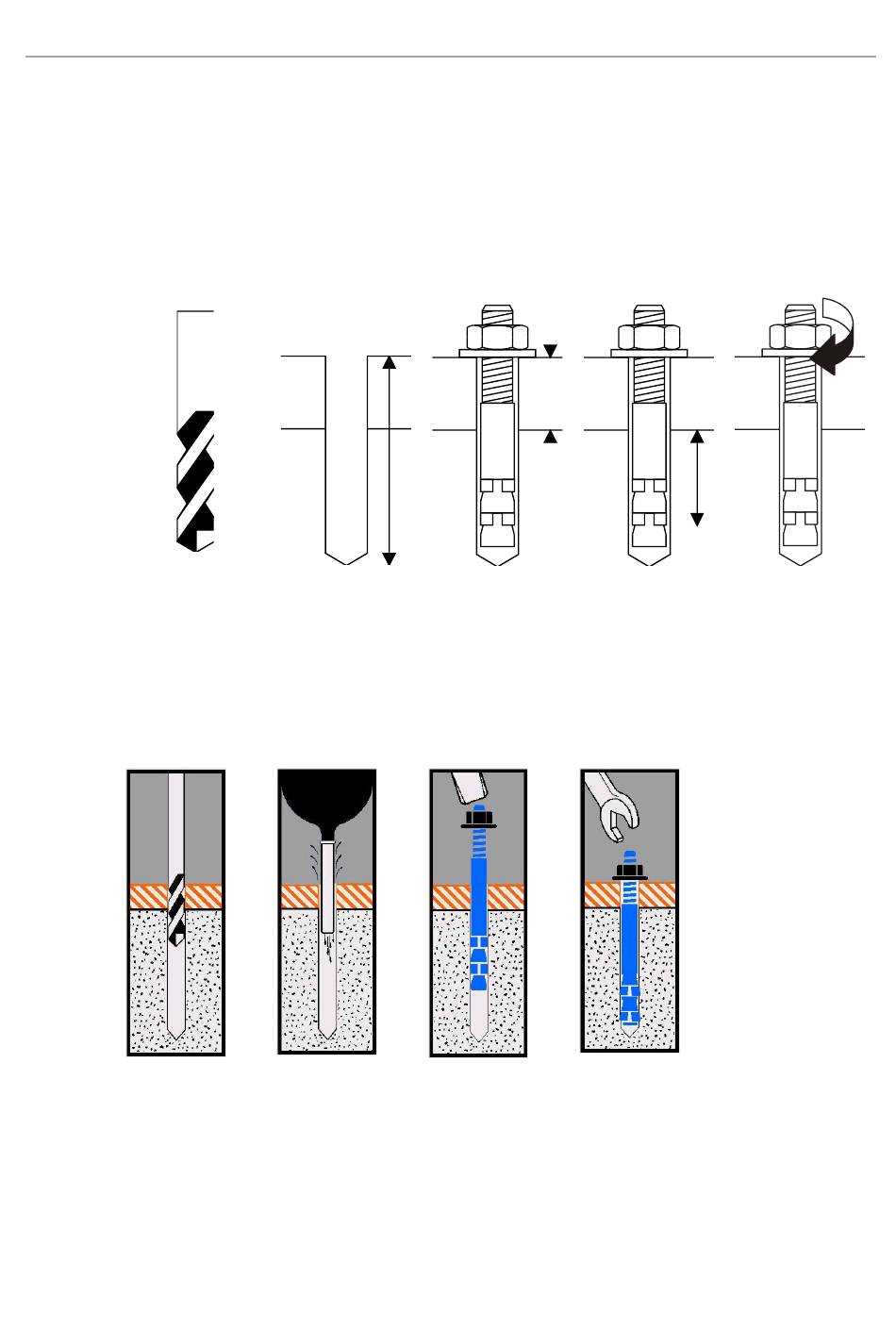

1 Drill a hole as per anchor manufacturer's recommendations.
2 Blow the hole clean of dust and other material.
3 Drive the anchor through the fixture into the anchor hole.
4 Tighten the nut using a torque wrench.
Pos: 34 /Technische Dokumentation/Hebetechnik/36
Säulen-Hebebühne/0001
Säulen-Hebebühnen Alle/Inhalte/Inhalt: Ankermontage (Bild) UPAT EXA 10/90 @ 9\mod_1207746958706_0.docx @ 183265 @ @ 1
Pos: 35 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1
160 mm
90 mm
49 mm
30 Nm
TH363801-en
