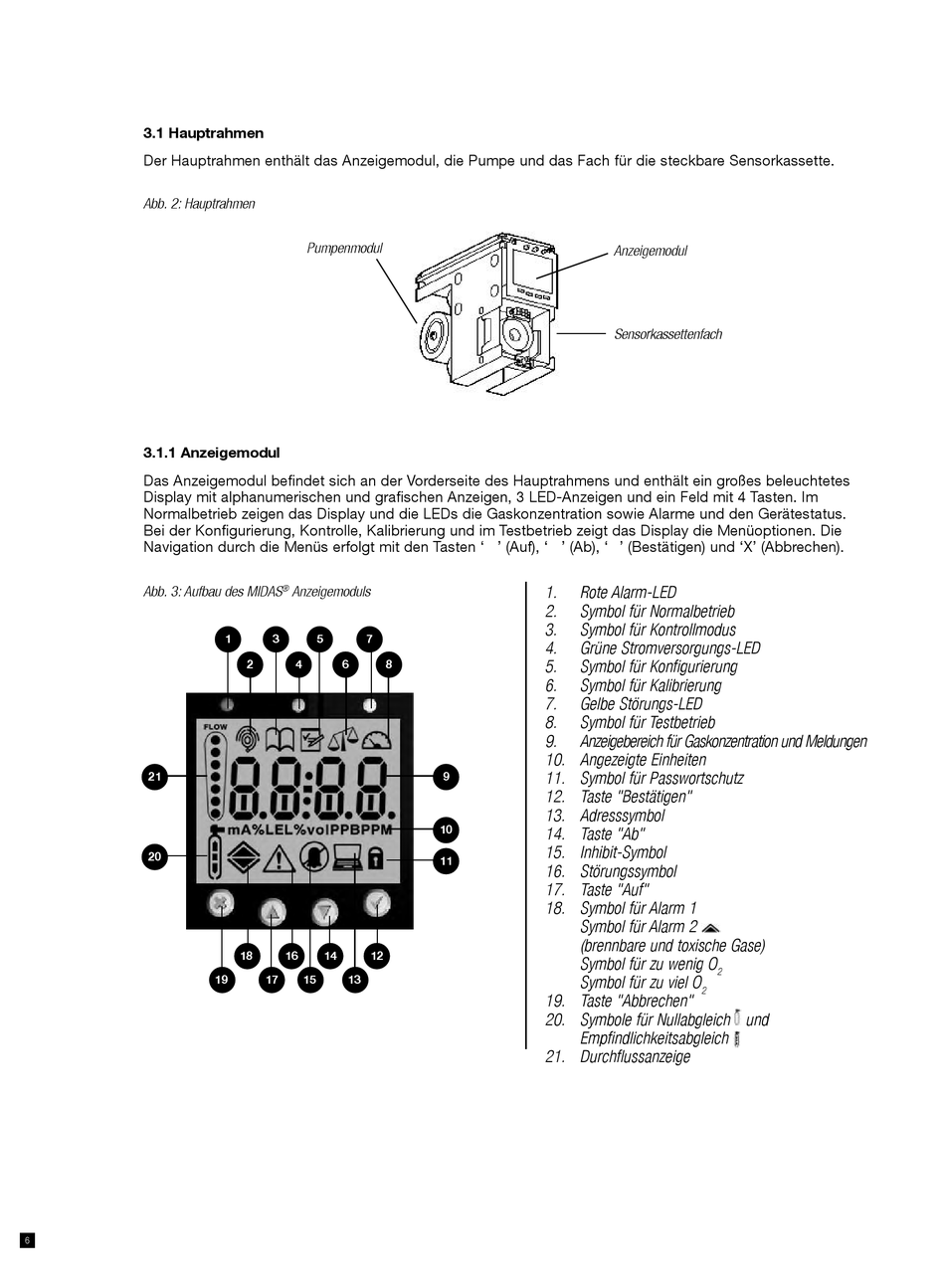

3.1 hauptrahmen
Der Hauptrahmen enthält das Anzeigemodul, die Pumpe und das Fach für die steckbare Sensorkassette.
Abb. 2: Hauptrahmen
3.1.1 Anzeigemodul
Das Anzeigemodul befindet sich an der Vorderseite des Hauptrahmens und enthält ein großes beleuchtetes
Display mit alphanumerischen und grafischen Anzeigen, 3 LED-Anzeigen und ein Feld mit 4 Tasten. Im
Normalbetrieb zeigen das Display und die LEDs die Gaskonzentration sowie Alarme und den Gerätestatus.
Bei der Konfigurierung, Kontrolle, Kalibrierung und im Testbetrieb zeigt das Display die Menüoptionen. Die
Navigation durch die Menüs erfolgt mit den Tasten 's' (Auf), 't' (Ab), '3' (Bestätigen) und 'X' (Abbrechen).
Abb. 3: Aufbau des MIDAS
21
20
6
Pumpenmodul
®
Anzeigemoduls
1
3
5
7
2
4
6
8
18
16
14
12
19
17
15
13
Anzeigemodul
1.
Rote AlarmLED
2.
Symbol für Normalbetrieb
3.
Symbol für Kontrollmodus
4.
Grüne StromversorgungsLED
5.
Symbol für Konfigurierung
6.
Symbol für Kalibrierung
7.
Gelbe StörungsLED
8.
Symbol für Testbetrieb
9.
Anzeigebereich für Gaskonzentration und Meldungen
10. Angezeigte Einheiten
11. Symbol für Passwortschutz
9
12. Taste "Bestätigen"
13. Adresssymbol
10
14. Taste "Ab"
15. InhibitSymbol
11
16. Störungssymbol
17. Taste "Auf"
18. Symbol für Alarm 1 s
Symbol für Alarm 2
(brennbare und toxische Gase)
Symbol für zu wenig O
Symbol für zu viel O
19. Taste "Abbrechen"
20. Symbole für Nullabgleich und
Empfindlichkeitsabgleich
21. Durchflussanzeige
Sensorkassettenfach
t
2
s
2
