2 AllGeMeIne BeSchreIBUnG
Der MIDAS
Gasdetektor saugt Gas entweder direkt am Aufstellungsort oder über einen Schlauch von
®
anderer Stelle an und führt dieses Gas der Sensorkassette zu, die sich im Gehäuse des Detektors befindet.
Es stehen Sensorkassetten für verschiedene toxische und brennbare Gase sowie Sauerstoff zur Verfügung,
die eine Überwachung von Gasen ermöglichen, die in der Halbleiterindustrie sowie in anderen verarbeitenden
Industrien auftreten oder verwendet werden.
Der MIDAS
Detektor wird an der Wand montiert und zeigt die Gaskonzentration, Alarme sowie Störungs- und Status-
®
informationen am beleuchteten Display sowie über LEDs an. Das Tastenfeld mit 4 Tasten unter dem Display wird
verwendet, um den Detektor zu konfigurieren, die Konfiguration zu überprüfen und Änderungen daran vorzunehmen.
Der MIDAS
Gasdetektor ist standardmäßig mit verschiedenen Möglichkeiten für die Stromversorgung und
®
Kommunikation ausgestattet. Zur Ausstattung gehören 3 integrierte Relais, ein Analogausgang mit 0-22 mA,
Modbus/TCP-Ausgänge für die Signalübertragung und Steuerung sowie die Unterstützung des Power over Ethernet
(PoE)-Protokolls, mit dem alle Anforderungen an die Stromversorgung, Steuerung und Kommunikation über einen
einzigen Ethernet-Anschluss erfüllt werden können.
3 PrODUKtüBerBlIcK
Der MIDAS
Gasdetektor besteht aus vier Hauptkomponenten: Hauptrahmen, Montagehalterung,
®
Sensorkassette und Deckel. Abb. 1 zeigt den generellen Aufbau des MIDAS
Verfügung stehen ein Pyrolysemodul für die Überwachung von NF3 und ein Analogmodul für den Anschluss
externer Geräte mit 4-20 mA-Schnittstelle. Einzelheiten zu diesen Ausstattungen finden Sie in den Kapiteln 10
und 11.

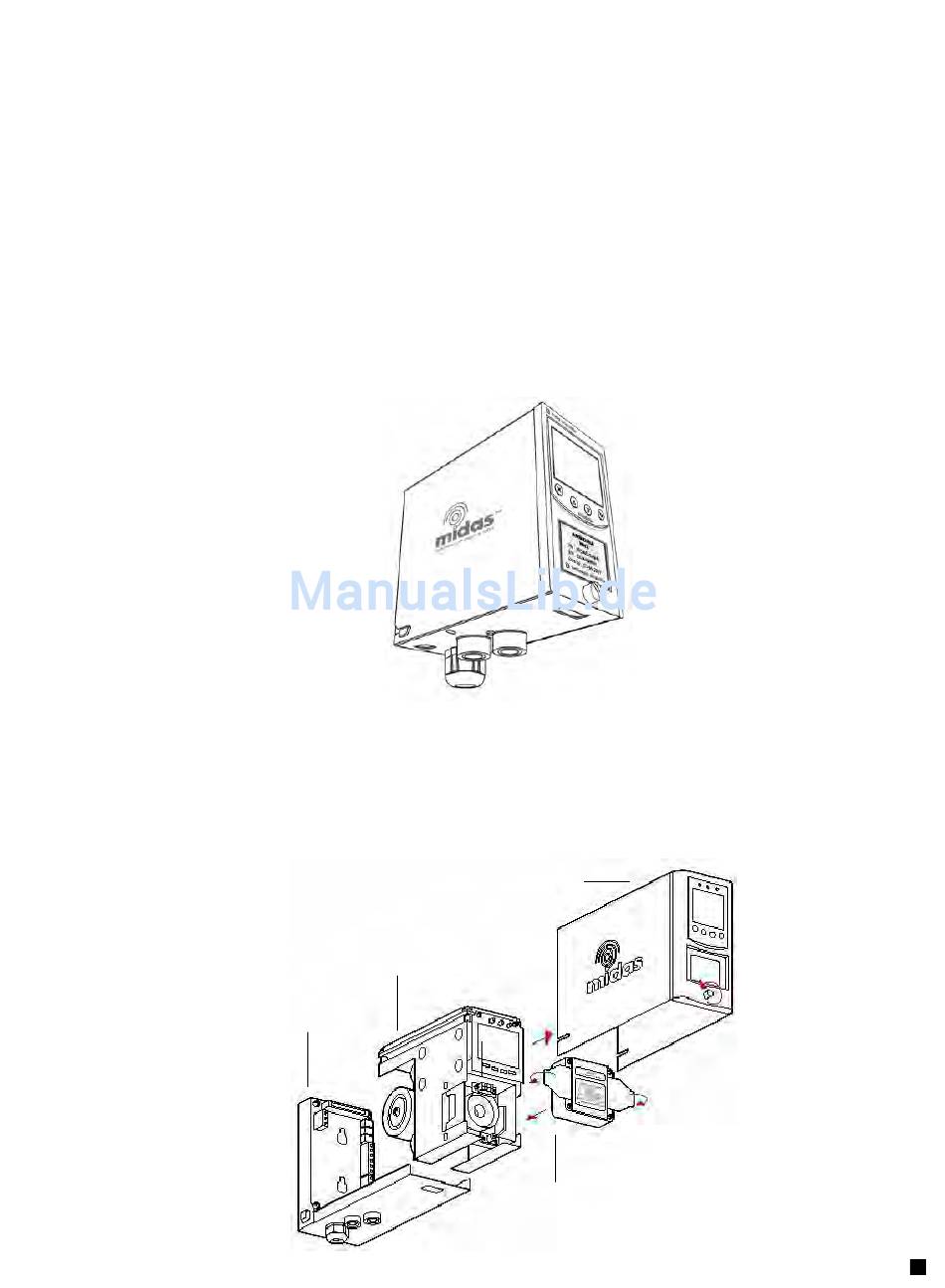

Abb. 1: Genereller Aufbau des MIDAS
Montage
halterung
®
Detektors
Hauptrahmen
Gasdetektors. Zusätzlich zur
®
Deckel
Sensorkasset te
