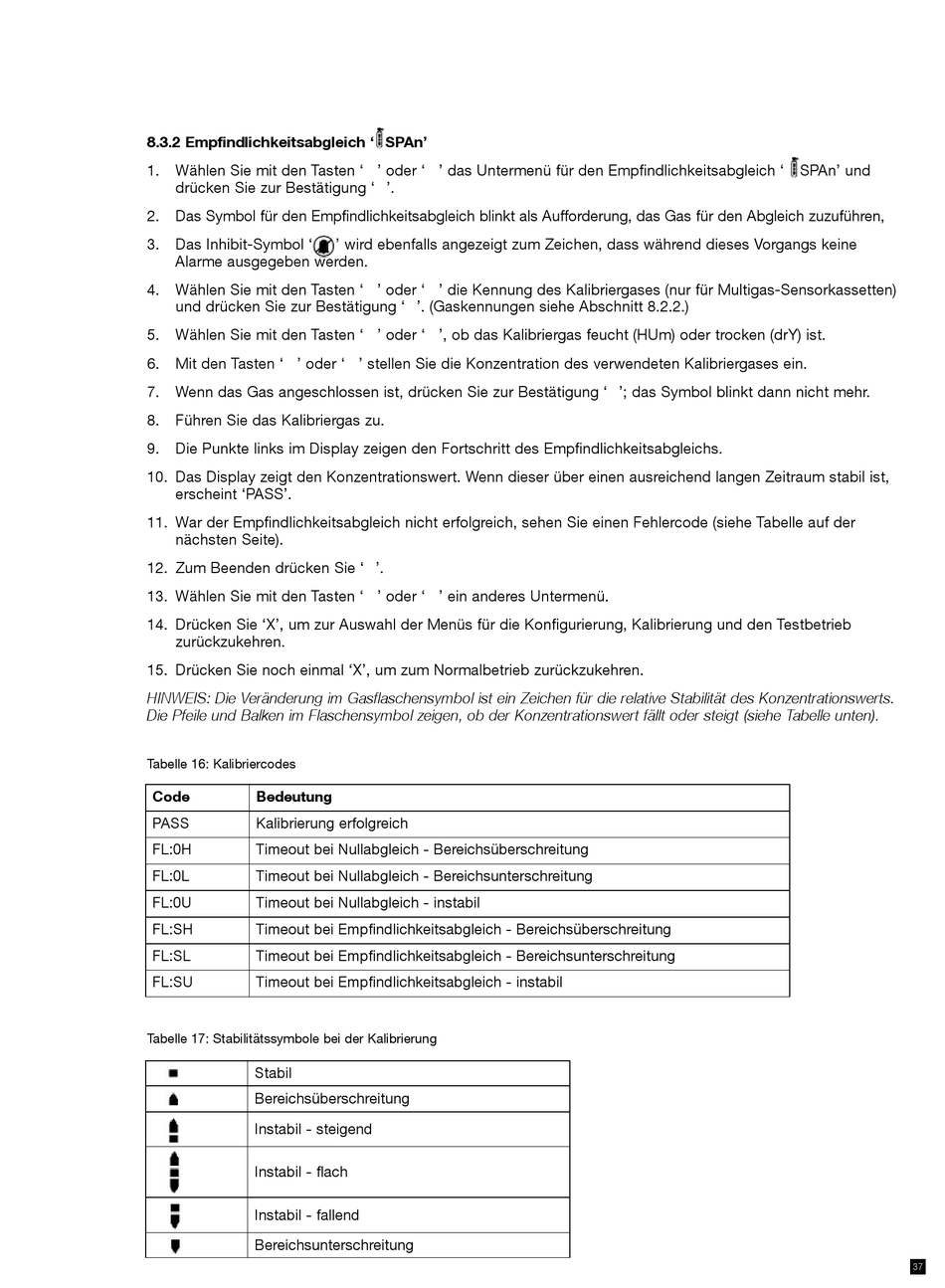

8.3.2 empfindlichkeitsabgleich ' SPAn'
1.
Wählen Sie mit den Tasten 's' oder 't' das Untermenü für den Empfindlichkeitsabgleich ' SPAn' und
drücken Sie zur Bestätigung '3'.
2.
Das Symbol für den Empfindlichkeitsabgleich blinkt als Aufforderung, das Gas für den Abgleich zuzuführen,
3.
Das Inhibit-Symbol '
Alarme ausgegeben werden.
4.
Wählen Sie mit den Tasten 's' oder 't' die Kennung des Kalibriergases (nur für Multigas-Sensorkassetten)
und drücken Sie zur Bestätigung '3'. (Gaskennungen siehe Abschnitt 8.2.2.)
5.
Wählen Sie mit den Tasten 's' oder 't', ob das Kalibriergas feucht (HUm) oder trocken (drY) ist.
6.
Mit den Tasten 's' oder 't' stellen Sie die Konzentration des verwendeten Kalibriergases ein.
7.
Wenn das Gas angeschlossen ist, drücken Sie zur Bestätigung '3'; das Symbol blinkt dann nicht mehr.
8.
Führen Sie das Kalibriergas zu.
9.
Die Punkte links im Display zeigen den Fortschritt des Empfindlichkeitsabgleichs.
10. Das Display zeigt den Konzentrationswert. Wenn dieser über einen ausreichend langen Zeitraum stabil ist,
erscheint 'PASS'.
11. War der Empfindlichkeitsabgleich nicht erfolgreich, sehen Sie einen Fehlercode (siehe Tabelle auf der
nächsten Seite).
12. Zum Beenden drücken Sie '3'.
13. Wählen Sie mit den Tasten 's' oder 't' ein anderes Untermenü.
14. Drücken Sie 'X', um zur Auswahl der Menüs für die Konfigurierung, Kalibrierung und den Testbetrieb
zurückzukehren.
15. Drücken Sie noch einmal 'X', um zum Normalbetrieb zurückzukehren.
HINWEIS: Die Veränderung im Gasflaschensymbol ist ein Zeichen für die relative Stabilität des Konzentrationswerts.
Die Pfeile und Balken im flaschensymbol zeigen, ob der Konzentrationswert fällt oder steigt (siehe Tabelle unten).
Tabelle 16: Kalibriercodes
code
Bedeutung
PASS
Kalibrierung erfolgreich
FL:0H
Timeout bei Nullabgleich - Bereichsüberschreitung
FL:0L
Timeout bei Nullabgleich - Bereichsunterschreitung
FL:0U
Timeout bei Nullabgleich - instabil
FL:SH
Timeout bei Empfindlichkeitsabgleich - Bereichsüberschreitung
FL:SL
Timeout bei Empfindlichkeitsabgleich - Bereichsunterschreitung
FL:SU
Timeout bei Empfindlichkeitsabgleich - instabil
Tabelle 17: Stabilitätssymbole bei der Kalibrierung
Stabil
Bereichsüberschreitung
Instabil - steigend
Instabil - flach
Instabil - fallend
Bereichsunterschreitung
' wird ebenfalls angezeigt zum Zeichen, dass während dieses Vorgangs keine
37
