line-EDS-PSxxx

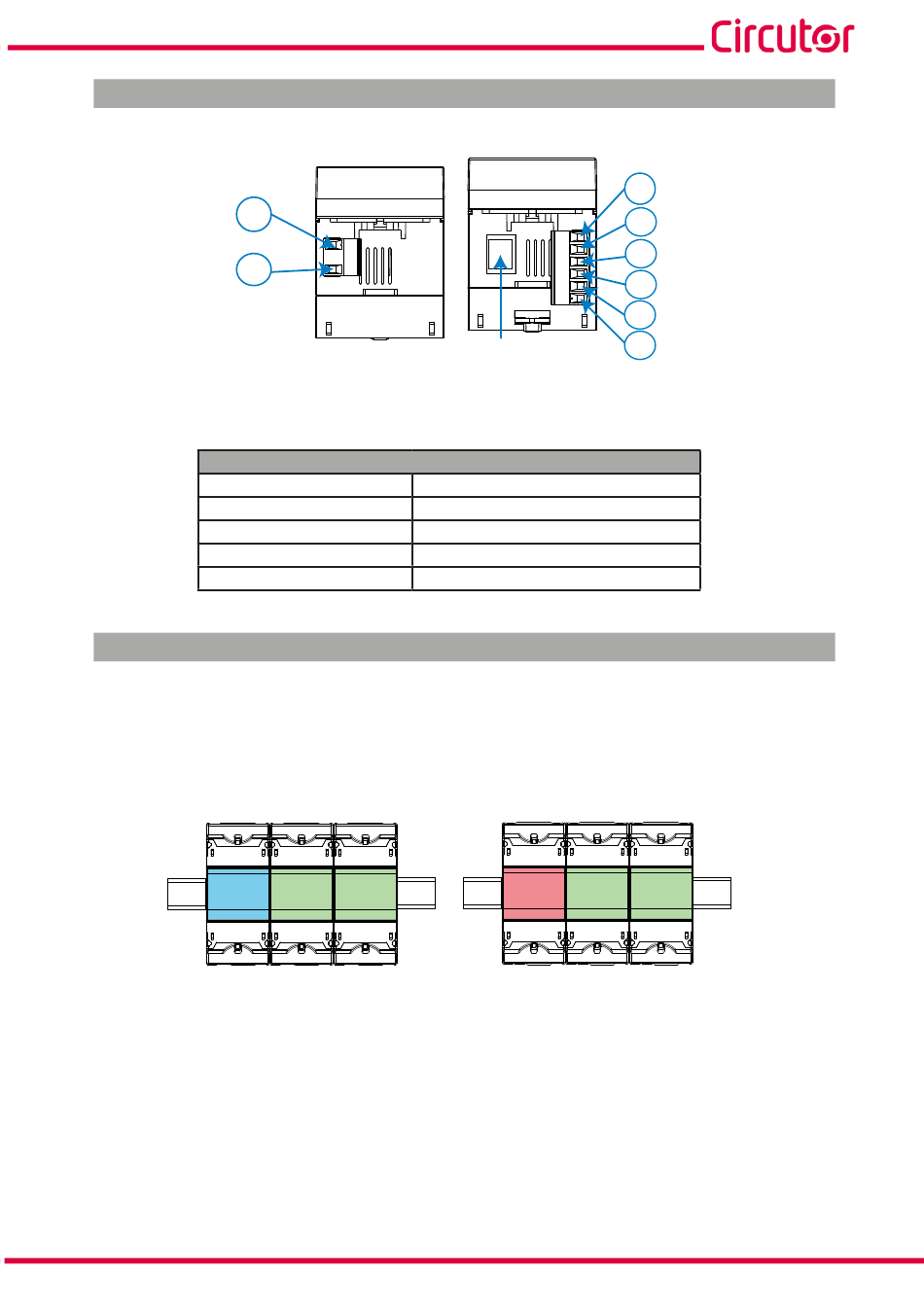

3�4�- ANSCHLUSSKLEMMEN DES GERÄTS
A1: Hilfsstromversorgung
A2: Hilfsstromversorgung
24: A+, RS-485
23: S, GND für RS-485
22: B-, RS-485
3�5�- ERWEITERUNG DURCH WEITERE GERÄTE
Die line-EDS-PSxxx-Geräte können durch weitere Geräte aus der line-Reihe, line-CVM-Geräte und
line-M-Erweiterungsmodule erweitert werden.
Die line-EDS-PSxxx und der line-CVM-Geräte können direkt an bis zu 2 Erweiterungsmodule
geschlossen werden.
line-EDS
Abbildung 4: Anschluss von line-EDS-PSxxx und line-CVM-Geräten an Erweiterungsmodule�
(1)
Typ der Erweiterungsmodule: line-M-4IO-R, line-M-4IO-T, line-M-4IO-RV und line-M-4IO-A.
Insgesamt können bei Anlagen mit line-EDS-PSxxx-Geräten bis zu sieben Geräte auf der rechten Seite
angeschlossen werden.
Betriebsanleitung
A1
A2
Abbildung 3: Anschlussklemmen des Geräts oben - unten�
Tabelle 4:Übersicht über die�
Anschlussklemmen des Geräts
line-M
line-M
24
23
22
21
20
19
Ethernet
21: 1, Digitaler Ausgang 1
20: 2, Digitaler Ausgang 2
19: C, Gemeinsam für die digitalen Ausgänge
Ethernet, Ethernet-Verbindung
line-CVM
line-M
24
23
22
21
20
19
(1)
line-M
an-
