Hinweis: In einer Anlage darf immer nur ein line-EDS-PSxxx-Gerät vorhanden sein.
Hinweis: In Anlagen ohne line-EDS-PSxxx-Geräte darf immer nur ein line-CVM-Gerät vorhanden sein.
Hinweis: Alle line-EDS-PSxxx und line-CVM-Geräte müssen an die Hilfsstromversorgung angeschlos-
sen werden.
3�5�1�- line-M-EXT-PS-NETZADAPTER
Der line-M-EXT-PS ist ein Netzadapter für die Geräte der line-Familie. Das Modul wird seitlich links
von den zu versorgenden Geräten angeschlossen. Er kann daher eine Leistung von bis zu 10 VA liefern,
sodass er eine begrenzte Anzahl von Geräten mit Strom versorgen kann
Die maximale Anzahl von Geräten, die der Netzadapter mit Strom versorgen kann, beträgt: 1 line-EDS-
PSxxx + 1 line-CVM + 1 line-M (

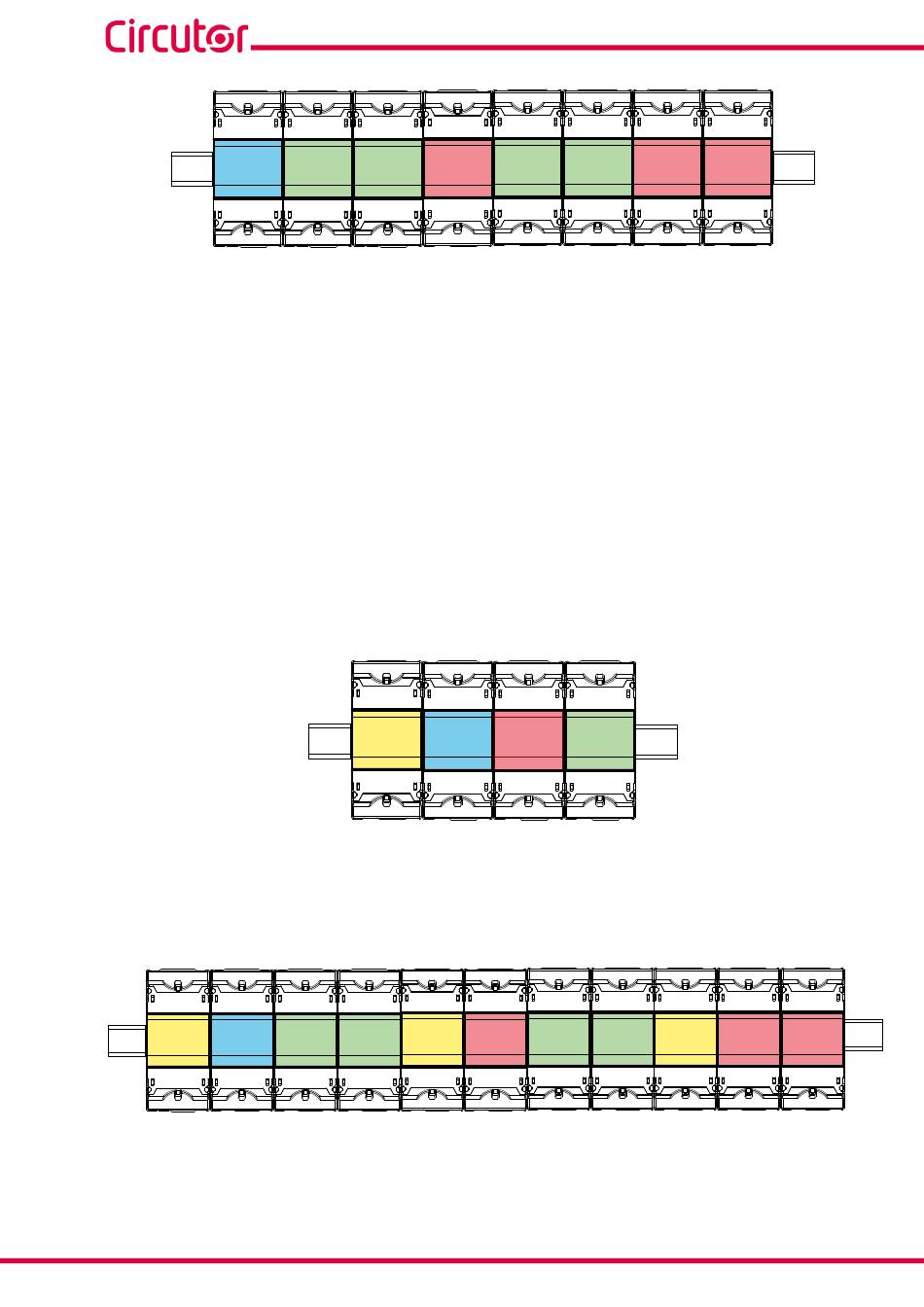

Abbildung 6: Maximale Anzahl von Geräten, die ein line-M-EXT-PS-Netzadapter mit Strom versorgen kann�
Es können aber auch mehrere line-M-EXT-PS-Netzadapter vorgeschaltet werden, um ganze Gruppen
von Geräten mit einer Leistung von mehr als 10 VA mit Strom zu versorgen. Jeder line-M-EXT-PS-
Netzadapter versorgt die rechts von ihm angeschlossenen Geräte mit Strom (
line-M-EXT-PS
Hinweis: Alle line-EDS-PSxxx und line-CVM-Geräte dürfen nicht an die Hilfsstromversorgung ange-
schlossen werden.
10
line-EDS
line-M
line-M
Abbildung 5: Typische Installation eines line-EDS-PSxxx mit 7 Geräten�
Abbildung 6
line-M-EXT-PS
line-EDS
line-M
line-M
Abbildung 7: Anschluss mit mehreren line-M-EXT-PS-Netzadaptern
line-CVM
line-M
).
line-CVM
line-EDS
line-M
line-M-EXT-PS
line-CVM
line-M
line-CVM
line-CVM
line-M
Abbildung 7
line-M
line-M-EXT-PS
line-CVM
Betriebsanleitung
line-EDS-PSxxx
).
line-CVM
