BE QUIET! LIGHT LOOP 360mm Bedienungsanleitung Seite 34

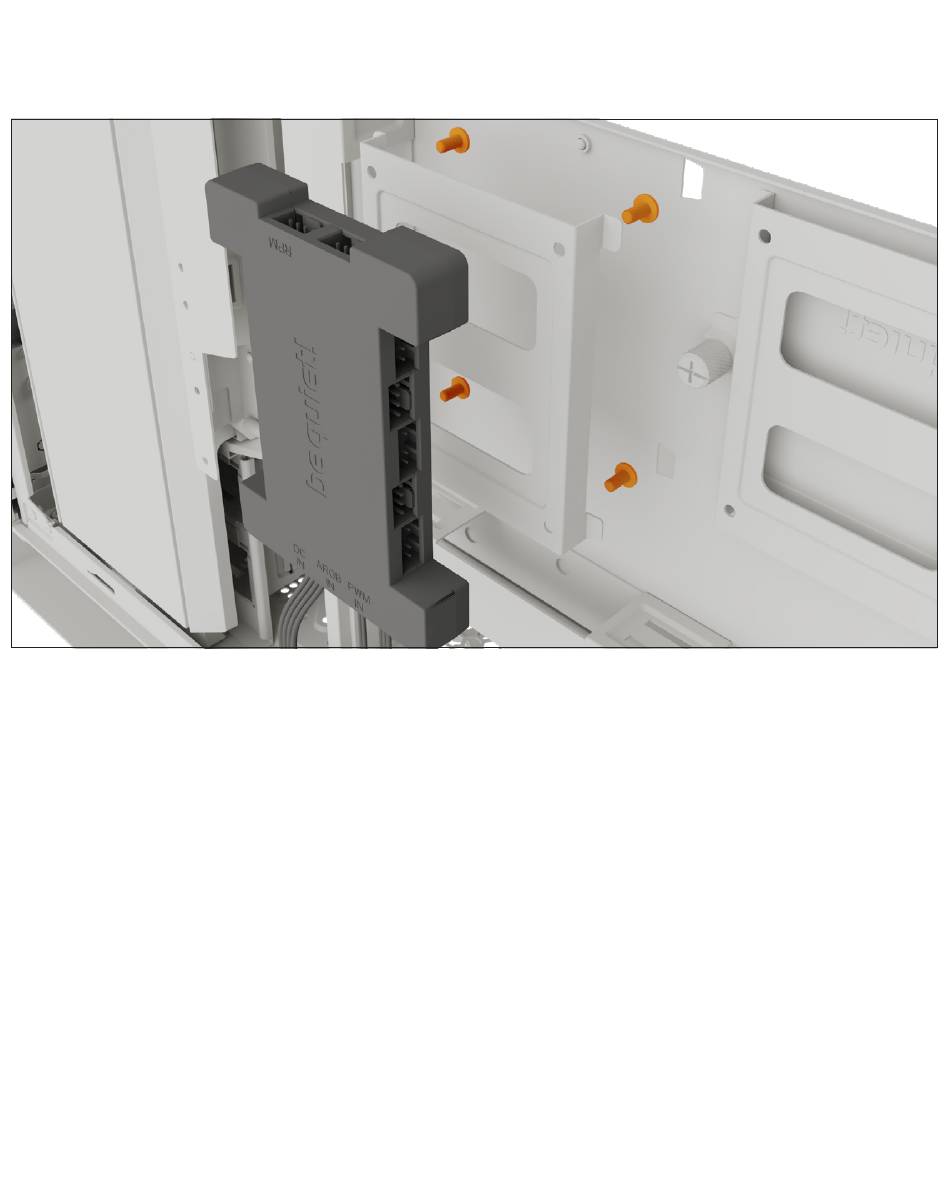

Fixation du hub ARGB-PWM sur le boîtier
Fixez le hub ARGB-PWM avec les vis de montage fournies
ou avec du ruban adhésif double face à l'endroit ou
vous souhaitez le positionner. Nous recommandons soit
l'arrière du plateau de la carte mère, soit un emplacement
pour disque dur de 2,5 ". Ensuite, connectez la broche
ARGB 5 V et la broche PWM à la carte mère. Connectez
ensuite le connecteur SATA au bloc d'alimentation.
Connectez maintenant le connecteur ARGB et le con-
necteur PWM des ventilateurs avec le hub ARGB-PWM. Le
connecteur marqué RPM transmet le signal de vitesse de
rotation (tachymétrique) de l'appareil connecté à la carte
mère.
34
Fijación del módulo ARGB-PWM a la caja
Monte el módulo ARGB-PWM con los tornillos de montaje
del módulo o con la cinta de doble cara en una posición
adecuada en su caja de PC. Recomendamos la parte
trasera de la bandeja de la placa base o bien una ranura
HDD de 2,5 ". Ahora, conecte con la placa base el pin
ARGB de 5 V y el pin PWM. A continuación, conecte el
conector SATA con la fuente de alimentación.
Conecte entonces el conector ARGB y el conector PWM de
los ventiladores con el módulo ARGB-PWM. El conector
marcado como «RPM» transporta la señal de rpm del dis-
positivo conectado al cabezal del ventilador de la placa base.
