BE QUIET! LIGHT LOOP 360mm Bedienungsanleitung Seite 22

Intel LGA 1700 / 1200 / 1150 / 1151 / 1155
The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Les composants suivants sont
nécessaires : • Se requieren los siguientes componentes : • Wymagane są następujące elementy: • Необходимы
следующие крепежные элементы: • Необхідні наступні елементи кріплення: • 次のコンポーネントは必須です: •
需要下列零件: • 需要以下组件:
1 2
14 15
1

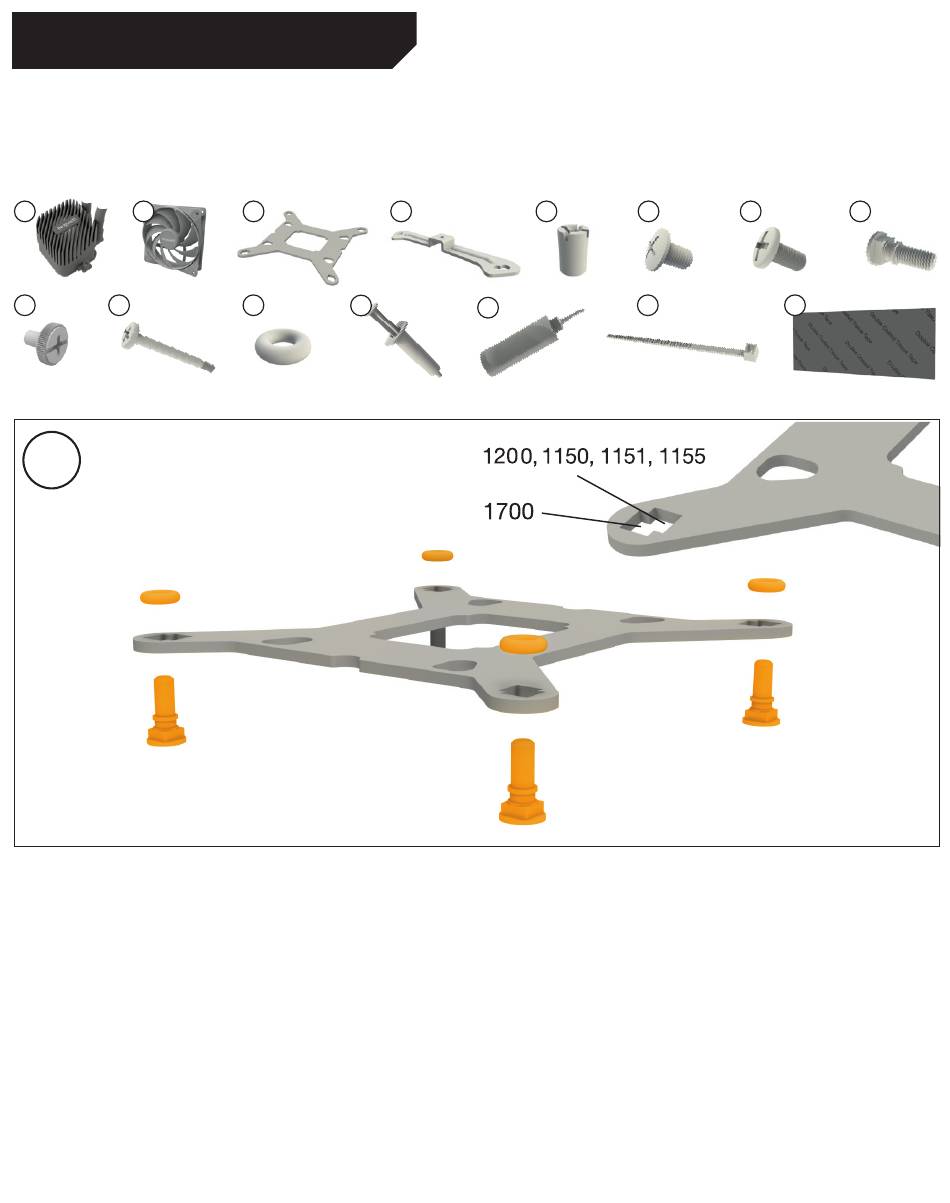

Affixing the backplate
Place the Intel backplate screws in the notches on the rear
of the Intel backplate. Observe the drilled holes for the
actual CPU socket. Use the O-rings to fasten the backplate
screws on the Intel backplate. Once the Intel backplate
is assembled, position it beneath the motherboard. Make
sure that the Intel backplate screws exactly match the
positions of the motherboard holes.
22
4 5
16 17
8 10
19
18
Befestigung der Backplates
Platziere die Intel Backplate Schrauben in die
Aussparungen auf der Rückseite der Intel Backplate.
Beachte hierzu die Bohrlöcher für den jeweiligen
Sockel. Nutze zur Befestigung der Backplate-
Schrauben auf der Intel Backplate die O-Ringe.
Ist die Intel Backplate für den jeweiligen Intel-
Sockel zusammengebaut, positioniere es unter dem
Mainboard. Achte darauf, dass die Intel Backplate-
Schrauben genau in den Mainboardlöchern positioniert
sind.
11 12
20
