BE QUIET! DARK ROCK 5 Kurzanleitung

Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155
Es werden folgende Bauteile benötigt:

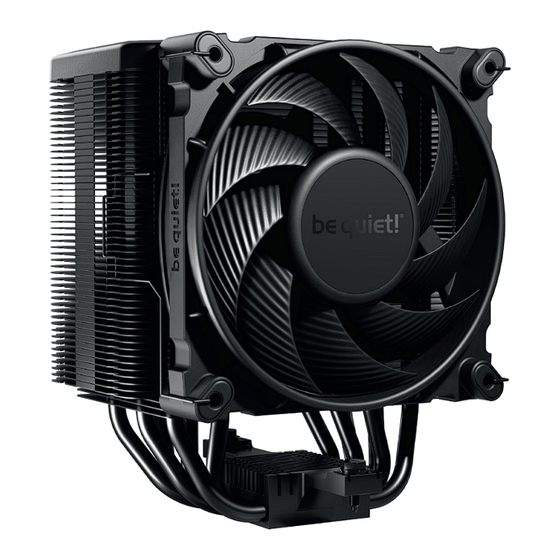

1x Dark Rock 5 CPU-Kühler (1), 1x Silent Wings 4 120mm PWM Lüfter (2), 4x Lüfterklammern (3), 1x Intel Backplate (4),
2x Intel Montagebrücken (5), 4x Intel Gewindebolzen A (7), 4x Befestigungsschrauben für die Montagebrücke (9), 4x Intel
Backplate-Schrauben (10), 4x O-Ringe (12), 1x Wärmeleitpaste (13), 1x Kreuzschraubendreher (14)
Befestigung der Backplate
Platziere die Intel Backplate Schrauben in die auf der Rückseite der Intel Backplate
befindlichen Aussparungen. Beachte hierzu die Bohrlöcher für den jeweiligen Sockel.
Verwende zur Befestigung der Backplate-Schrauben auf der Intel Backplate die O-Ringe.
Sobald die Intel Backplate für den jeweiligen Intel-Sockel zusammengebaut ist, positioniere
es unter dem Mainboard. Achte dabei darauf, dass die Intel Backplate-Schrauben genau in
den Mainboardlöchern positioniert sind.
Entferne zunächst den magnetischen Deckel. Lege dann den Kühler mittig auf
die Intel Montagebrücken, sodass sich der Kühler mit selbigen verschrauben
lässt. Hierzu kannst du den Kreuzschraubendreher verwenden.
Einleitung: Vielen Dank, dass du dich für ein be quiet!
Produkt entschieden hast. Diese Anleitung wird dir beim
Installationsprozess
Kundenservice unter service@bequiet.com, sollten bei
der Installation Schwierigkeiten auftreten. be quiet! kann
keinerlei Haftung für durch Kompatibilitätsprobleme bedingte
Schäden übernehmen.
Garantie:
• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-
erwerb vom autorisierten be quiet! Händler), ab Datum des
Kaufbelegs
• Eine Garantieabwicklung ist nur in Verbindung mit einer
beigefügten Kopie des Kaufbeleges eines autorisierten
be quiet! Händlers möglich
• Manipulationen und bauliche Veränderungen jeglicher
Art, sowie Beschädigungen durch äußere mechanische
Einwirkungen führen zum totalen Garantieverlust
• Es gelten unsere Allgemeinen Garantiebestimmungen,
die du unter www.bequiet.com im Internet abrufen kannst
Listan GmbH
Wilhelm-Bergner-Straße 11c . 21509 Glinde . Deutschland
Für weitere Unterstützung erreichst du uns via E-Mail:
service@bequiet.com
!
Für die Montage des Kühlers empfehlen wir die Installation
außerhalb des Gehäuses.
LIEFERUMFANG
1
2
3
4
5
6
7
Installation der Montagebrücken
Schraube den Intel Gewindebolzen A auf die zuvor platzierte Intel Backplate. Posi-
tioniere dann die Intel Montagebrücken auf den Intel Gewindebolzen A, um sie mit
den Befestigungsschrauben für die Montagebrücke zu fixieren. Hierzu kannst du den
Kreuzschraubendreher nutzen.
Führe den Kreuzschraubendreher von oben durch die Öffnung im Kühlkörper. Drehe die
Schraube nun fest.
