- Seite 1 Uputstvo za upotrebu (EN) Be Quiet Pure Loop - BW005 vodeno hlađenje Tehnoteka je online destinacija za upoređivanje cena i karakteristika bele tehnike, potrošačke elektronike i IT uređaja kod trgovinskih lanaca i internet prodavnica u Srbiji. Naša stranica vam omogućava da istražite najnovije informacije, detaljne karakteristike i konkurentne cene proizvoda.
- Seite 2 360mm 280mm 240mm 120mm...
- Seite 3 120mm 240mm www.bequiet.com/BW005 www.bequiet.com/BW006 280mm 360mm www.bequiet.com/BW007 www.bequiet.com/BW008 » Product information for this CPU cooler » Produktinformationen zu diesem CPU-Kühler » Informations produit pour ce système de refroidissement » Información del producto para este refrigerador de CPU » Informacje produktowe dla tego coolera CPU »...
- Seite 4 Introduction: Thank you for deciding to purchase a be quiet! Einleitung: Vielen Dank, dass Sie sich für ein be quiet! product. The following instructions will guide you through the Produkt entschieden haben. Diese Anleitung wird Ihnen beim installation process. If you do encounter installation problems, Installationsprozess behilflich sein.

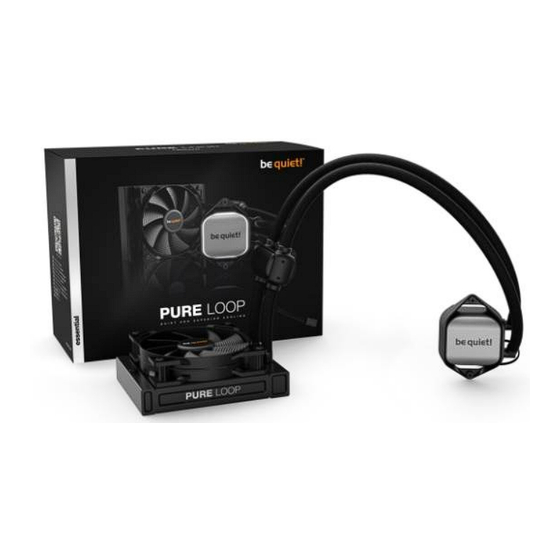

- Seite 5 SCOPE OF DELIVERY / LIEFERUMFANG Part name Quantity be quiet! Pure Loop CPU cooler be quiet! Pure Loop CPU Kühler 120mm: 1 240mm / 280mm: 2 Lüfter 360mm: 3 Intel backplate Intel Backplate Intel mounting brackets Intel Montagebrücken Intel mounting brackets LGA 1700 Intel Montagebrücken LGA 1700...
- Seite 6 Part name Quantity Intel backplate screws Intel Backplate-Schrauben AMD backplate screws AMD Backplate-Schrauben 120mm: 4 Radiator mounting screws 240mm / 280mm: 8 Radiator Befestigungsschrauben 360mm: 12 120mm: 4 Fan mounting screws 240mm / 280mm: 8 Lüfter Befestigungsschrauben 360mm: 12 O-Rings O-Ringe Thermal paste Wärmeleitpaste...
- Seite 7 AMD: AM5 / AM4 The following parts are needed for this: Pure Loop CPU cooler (1), fans (2), short AMD mounting brackets (6), AMD spacer nuts (9), AMD backplate screws (12), radiator mounting screws (13), fan mounting screws (14), thermal paste (16), SATA Adapter (18), Y-cable (20) Es werden folgende Bauteile benötigt:...
- Seite 8 Place the four AMD spacer nuts over the bolt Platzieren Sie über die Vorderseite die vier threads of the backplate on the front side and AMD Abstandsbolzen über den Gewinden der fix both the AMD mounting brackets using the Backplate und fixieren die beiden kurzen AMD AMD backplate screws.
- Seite 9 AMD: AM5 / AM4 Mounting the fans on the radiator Befestigung der Lüfter am Radiator Affix the fan(s) to the radiator with the fan Befestigen Sie die / den Lüfter mit den mounting screws. We recommend installation in a Lüfter Befestigungsschrauben am Radiator. push configuration.
- Seite 10 Affixing the radiator to the case Befestigung des Radiators am Gehäuse Fix the radiator of Pure Loop with the radiator Befestigen Sie den Radiator der Pure Loop mounting screws to the case. You can use a mit den Radiator Befestigungsschrauben am normal crosshead screwdriver for this.
- Seite 11 AMD: AM5 / AM4 Mounting of the CPU block Montage des CPU-Blocks First peel off the protective film from the underside Entfernen Sie zunächst die Schutzfolie von of the cooler. Apply thermal paste on the CPU der Unterseite des Kühlers. Tragen Sie die surface.
- Seite 12 Place the CPU block centrally over the short Legen Sie den CPU-Block mittig auf die AMD mounting brackets, such that these allow kurzen AMD Montagebrücken, sodass sich the CPU block to be screwed down. For this you der CPU-Block mit selbigen verschrauben can use a normal crosshead screwdriver.
- Seite 13 Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 The following parts are needed for this: Pure Loop CPU cooler (1), fans (2), Intel Backplate (3), Intel mounting brackets (4), Intel mounting brackets LGA 1700 (5), Intel spacer nut B (8), mounting bracket fastening screws (10), Intel backplate...
- Seite 14 Installation of the mounting bridges Installation der Montagebrücken Screw the Intel spacer nut B onto the Schrauben Sie die Intel Gewindebolzen B auf previously positioned Intel backplate. Then die zuvor platzierte Intel Backplate. Dann position, depending on your socket, the Intel positionieren Sie abhängig von Ihrem Sockel mounting brackets or Intel mounting brackets die Intel Montagebrücken oder Intel Montage-...
- Seite 15 Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 Mounting the fans on the radiator Befestigung der Lüfter am Radiator Affix the fan(s) to the radiator with the fan Befestigen Sie die / den Lüfter mit den Lüfter mounting screws.
- Seite 16 Affixing the radiator to the case Befestigung des Radiators am Gehäuse Fix the radiator of Pure Loop with the radiator Befestigen Sie den Radiator der Pure Loop mounting screws to the case. You can use a mit den Radiator Befestigungsschrauben am normal crosshead screwdriver for this.
- Seite 17 Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 Mounting of the CPU block Montage des CPU-Blocks First peel off the protective film from the underside Entfernen Sie zunächst die Schutzfolie von of the cooler. Apply thermal paste on the CPU der Unterseite des Kühlers.
- Seite 18 Place the CPU block centrally over the Intel Legen Sie den CPU-Block mittig auf die Intel mounting brackets or Intel mounting brackets Montagebrücken oder Intel Montagebrücken LGA 1700, such that these allow the CPU block LGA 1700, sodass sich der CPU-Block mit to be screwed down.
- Seite 19 Intel LGA 2011(-3) square ILM / LGA 2066 The following parts are needed for this: Pure Loop (1), fans (2), Intel mounting brackets (4), Intel spacer nuts A (7), mounting bracket fastening screws (10), radiator mounting screws (13), fan mounting screws (14), thermal paste (16), SATA Adapter (18), Y-cable (20) Es werden folgende Bauteile benötigt:...
- Seite 20 Mounting the fans on the radiator Befestigung der Lüfter am Radiator Affix the fan(s) to the radiator with the fan Befestigen Sie die / den Lüfter mit den mounting screws. We recommend installation Lüfter Befestigungsschrauben Radiator. in a push configuration. With the fans facing Wir empfehlen die Installation in einer Push towards the model name on the radiator, mount Konfiguration.
- Seite 21 Intel LGA 2011(-3) square ILM / LGA 2066 Affixing the radiator to the case Befestigung des Radiators am Gehäuse Fix the radiator of Pure Loop with the radiator Befestigen Sie den Radiator der Pure Loop mounting screws to the case. You can use a mit den Radiator Befestigungsschrauben am normal crosshead screwdriver for this.
- Seite 22 Mounting of the CPU block Montage des CPU-Blocks First peel off the protective film from the Entfernen Sie zunächst die Schutzfolie von underside of the cooler. Apply thermal paste on der Unterseite des Kühlers. Tragen Sie die the CPU surface. The tube contains enough for Wärmeleitpaste auf die CPU-Oberfläche auf.
- Seite 23 Intel LGA 2011(-3) square ILM / LGA 2066 Place the CPU block centrally over the Intel Legen Sie den CPU-Block mittig auf die Intel mounting brackets, such that these allow the Montagebrücken, sodass sich der CPU-Block CPU block to be screwed down. For this you mit selbigen verschrauben lässt.
- Seite 24 REFILLING THE SYSTEM / NACHFÜLLEN DES SYSTEMS Refilling the system Nachfüllen des Systems Topup the system after about two years of use. Füllen Sie das System nach ca. zwei Jahren In order to do this, first detach the radiator from Gebrauch nach.
- Seite 25 RECOMMENDED INSTALLATION / EMPFOHLENE EINBAUPOSITION...
- Seite 26 Painted surfaces of the radiator Have you applied too much or too little thermal The Pure Loop all-in-one water cooler uses an ■ ■ paste? It is sufficient when it thinly covers the aluminum radiator, which is originally silver in back of the CPU.
- Seite 27 Haben Sie zu viel – oder keine – Wärmeleitpaste ■ aufgetragen? Es genügt, wenn die CPU mit Verfärbte Oberfläche des Radiators einer dünnen Schicht leicht bedeckt ist. Die Pure Loop All-In-One Wasserkühlung nutzt ■ einen Aluminiumradiator, der im Ursprung Bei merklichem Flüssigkeitsverlust empfiehlt ■...
- Seite 28 LIMITED WARRANTY I. APPLICABILITY This non-transferable warranty is applicable to 5. be quiet!, Inc. does not warrant that this newly purchased, previously unopened be quiet! product will meet your requirements. It is your products and is enforceable by only the original responsibility to determine the suitability of this consumer purchaser.
- Seite 29 bequiet.com...
