Leitungsdifferentialschutz RED650 2.1 IEC
Produktversion: 2.1
Leitungsdaten-Kommunikationsmodul LDCM
Jedes Modul besitzt eine optische Schnittstelle für jede
Gegenseite, mit dem das Gerät kommuniziert.
Alternative Karten für Mittelbereich (1310 nm Monomode) und
Kurzbereich (850 nm Multimode) sind erhältlich.
Galvanisches serielles RS485 Kommunikationsmodul
Das galvanische Kommunikationsmodul RS485 wird zur
DNP3.0- und IEC 60870-5-103-Kommunikation eingesetzt.
Das Modul ist mit einem RS485-Kommunikationsport
ausgestattet. Das RS485 ist ein symmetrisches, serielles
Kommunikationsmodul, das wahlweise mit Zweidraht- oder
Vierdrahtkommunikation verwendet werden kann. Bei der
Zweidrahtkommunikation wird dasselbe Signal für RX und TX
verwendet. Es liegt eine Mehrpunktkommunikation ohne
definierten Master oder Slave vor. Bei dieser Variante muss die
Ausgabe jedoch gesteuert werden. Bei der
Vierdrahtkommunikation liegen gesonderte Signale für die RX-
und TX-Mehrpunktkommunikation mit einem definierten Master
vor, die übrigen sind Slaves. In diesem Fall wird kein spezielles
Steuersignal benötigt.
IRIG-B-Zeitsynchronisierungsmodul
Das IRIG-B-Zeitsynchronisierungsmodul wird für die präzise
Zeitsynchronisierung des Geräts über einen Stations-
Taktgenerator verwendet.
Elektrische (BNC) und optische Verbindung (ST) für 0XX und
12X IRIG-B-Unterstützung.
Transformatoreingangsmodul TRM
Das Transformatoreingangsmodul dient zur galvanischen
Trennung und Anpassung der von den Messtransformatoren
erzeugten Sekundärströme und -spannungen. Das Modul
verfügt über 12 Eingänge mit unterschiedlichen Kombinationen
von Strom und Spannung.
Es können alternative Anschlussklemmen als Ringkabelschuh
oder als Schraubklemmen bestellt werden.
Hochohmige Widerstandseinheit
Eine Widerstandseinheit für Hochimpedanzschutz mit
Widerständen für die Einstellung des Ansprechwerts und einem
spannungsabhängigen Widerstand, ist als einphasige und
dreiphasige Einheit verfügbar. Beide sind auf einer 1/1 19 Zoll-
Geräteplatte mit Druckklemmen montiert.
Gehäusegrö-
A
B
ße (mm)/(Zoll)
6U, 1/2 x 19"
265,9/
223,7/
10,47
8,81
Die Abmessungen H und K werden definiert durch den 19" Rahmenmontagesatz
ABB
C
D
E
F
242,1/
255,8/
205,7/
190,5/
9,53
10,07
8,10
7,50

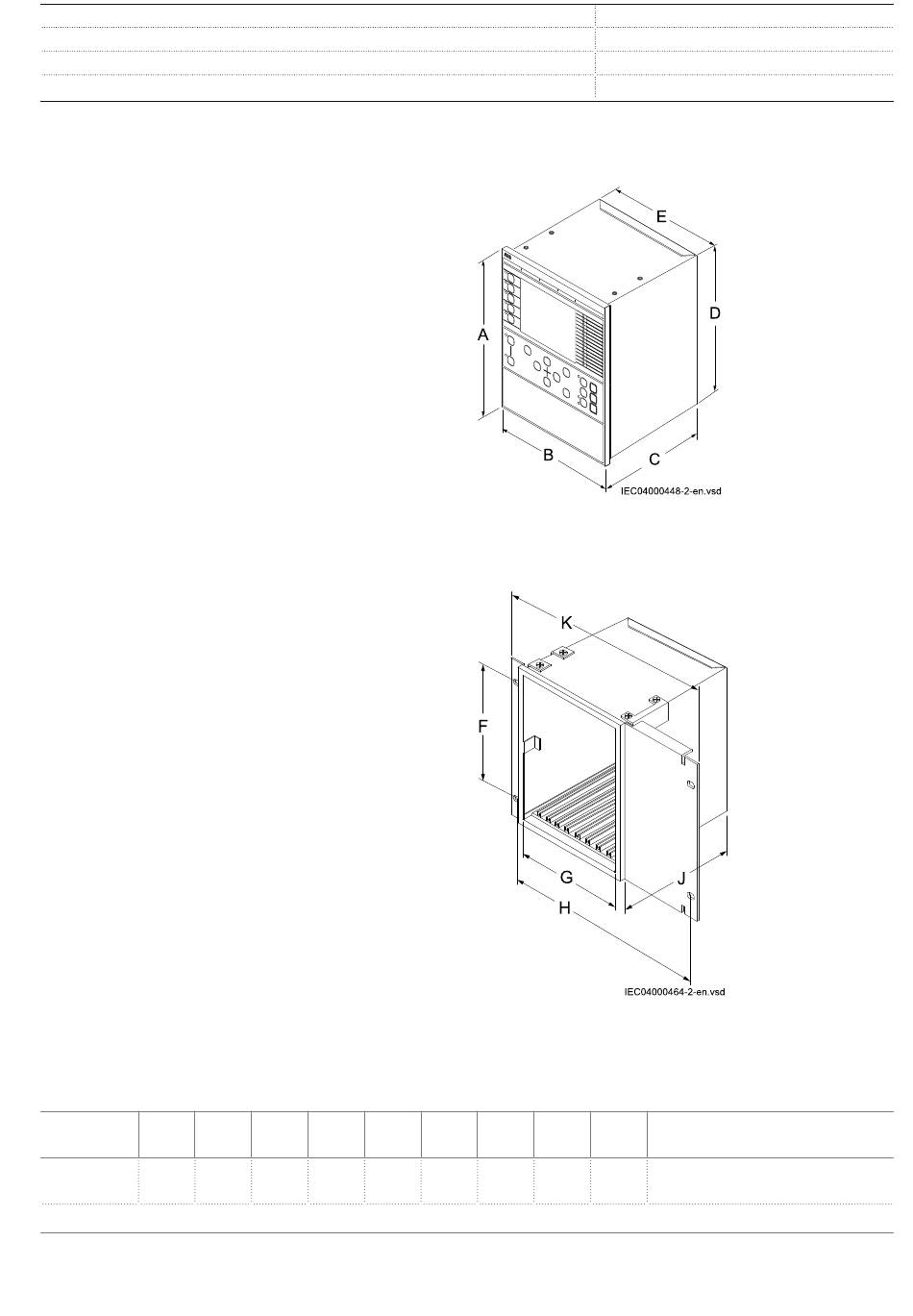

Anordnung und Abmessungen
Abmessungen
IEC04000448 V2 EN
Abb. 5.
Gehäuse ohne hintere Abdeckung
IEC04000464 V2 EN
Abb. 6.
Gehäuse ohne hintere Abdeckung mit 19"
Rahmenmontagesatz
G
H
J
203,7/
-
228,6/
8,02
9,00
1MRK 505 366-BDE B
K
-
25
