Leitungsdifferentialschutz RED650 2.1 IEC
Produktversion: 2.1
Transformators ergriffen werden. In dieser Anwendung kann
das Auslösen des Differentialschutzes bei niedrigen
Differentialströmen verzögert werden, um eine Koordination mit
nachgeschaltetem Überstromschutz zu erreichen. Der lokale
Schutz des kleinen Abzweig-Leistungstransformators
bekommt ausreichend Zeit, um den fehlerhaften Transformator
vom Netz zu trennen.
Eine Kompensation für den Ladestrom sorgt für erhöhte
Empfindlichkeit der Leitungsdifferential-Schutzfunktion.
In die Leitungsdifferential-Schutzzone kann ein Dreiwicklungs-
Leistungstransformator enthalten sein. Bei solchen
Gerät
Komm.-Kanal
IEC05000042 V2 DE

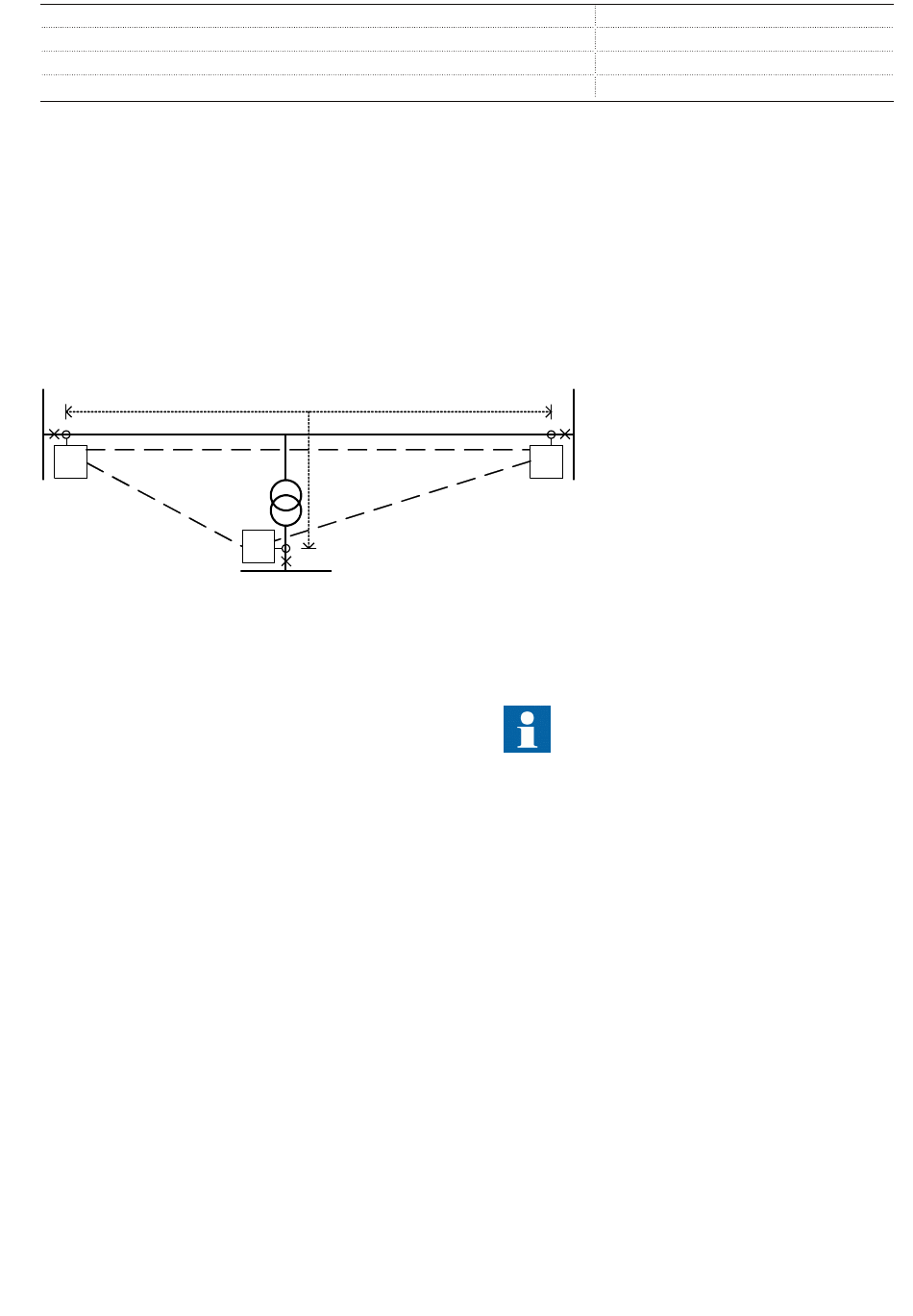

Abb. 3.
Beispiel einer Anwendung an einer Leitung mit drei Leitungsenden mit einem Leistungstransformator in der Schutzzone
Analogsignalübertragung für Leitungsdifferentialschutz
Die Leitungsdifferentialschutzfunktion kann alternativ als
Master-Master-System oder als Master-Slave-System
eingerichtet werden. Im ersteren werden Strom-Abtastwerte
zwischen allen Geräten ausgetauscht, und in jedem Gerät
erfolgt eine Auswertung. Dies bedeutet, dass ein 64-kbit/s-
Kommunikationskanal zwischen allen in einer
Leitungsdifferentialschutzzone enthaltenen Geräten benötigt
wird. Im letzteren werden Strom-Abtastwerte von allen Slave-
Geräten an einen Master-Gerät, wo die Auswertung erfolgt,
gesendet und Auslösesignale, wenn erforderlich, an die
Gegenstationen gesendet. In diesem System wird ein 64 kbit/s-
Kommunikationskanal nur zwischen dem Master- und jedem
der Slave-Geräte benötigt. Der Master-Slave-Zustand für die
Differentialfunktion tritt automatisch auf, wenn die Einstellung
Betrieb für die Differentialfunktion auf Aus gesetzt ist.
4. Impedanzschutz
Distanzschutz, polygonal und Mho ZMFPDIS
Der Distanzschutz (ZMFPDIS) bietet eine Auslösezeit unter
einer Periodendauer bis herunter auf eine Halbperiodendauer.
Sein mehrsystemiger, Sechs-Zonen-Schutz ist für
Anwendungen mit einpoliger automatischer
Wiedereinschaltung geeignet.
ABB
geschützte Zone
Komm.-Kanal
Komm.-Kanal
Gerät
Anwendungen basiert der Differentialschutz auf dem
Amperewindungsausgleich zwischen den
Transformatorwicklungen. Dreiwicklungs-
Leistungstransformatoren werden mit Schaltgruppen-
Anpassung im Algorithmus korrekt dargestellt. Die Funktion
beinhaltet die Blockierung der 2
eine Nullstromeliminierung. Der leiterselektive Differentialschutz
mit einpoliger Auslösung kann in solchen Anwendungen
normalerweise nicht eingesetzt werden.
Gerät
IEC05000042_2_en.vsd
Es wird empfohlen, für einen
Leitungsdifferentialschutz dieselbe
Firmware-Version sowie Hardware-Version
bei allen Geräten zu verwenden.
Strom-Abtastwerte von geografisch getrennten Geräten
müssen zeitkoordiniert sein, damit der Stromdifferential-
Algorithmus korrekt ausgeführt werden kann. Dies erfolgt mit
dem Echoverfahren.
Die Kommunikationsverbindung wird kontinuierlich überwacht,
und eine automatische Umschaltung auf eine Standby-
Verbindung ist nach einer voreingestellten Zeit möglich.
Jede Messzone ist so flexibel konzipiert, dass sie entweder mit
polygonaler oder Mho-Kennlinie arbeiten kann. Dies kann sogar
für Leiter-Erde- bzw. Leiter-Leiter-Schleifen getrennt festgelegt
werden. Die sechs Zonen können entweder unabhängig
voneinander auslösen oder ihr Start kann (je Zone) über die
Leiterauswahl oder die erste Startzone verbunden werden.
Dadurch können bei sich entwickelnden Fehlern schnellere
Auslösezeiten erreicht werden.
1MRK 505 366-BDE B
.
.
und 5
Oberschwingung und
13
