Leitungsdifferentialschutz RED650 2.1 IEC
Produktversion: 2.1

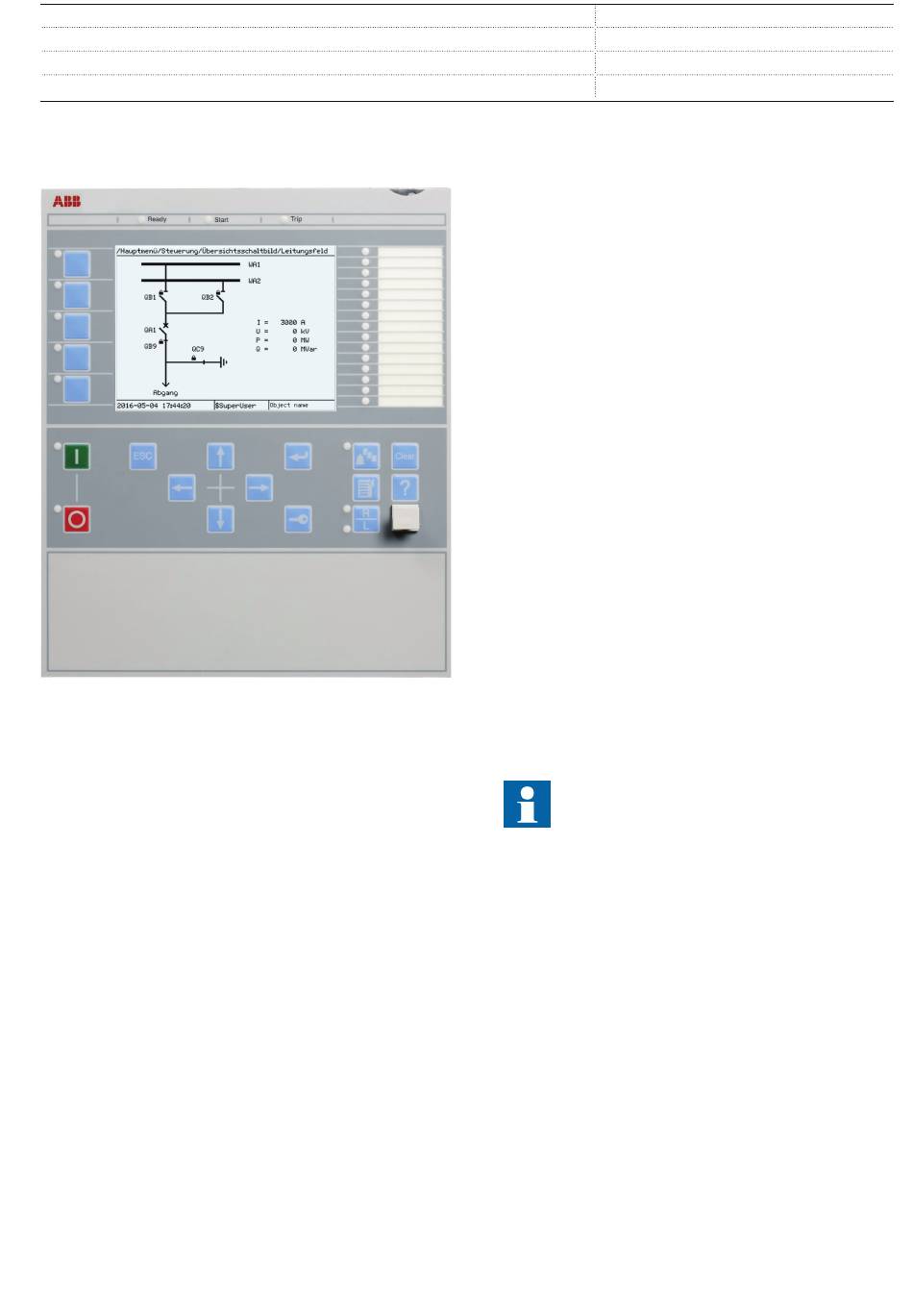

14. Mensch-Maschine-Schnittstelle
Lokale HMI
IEC13000239 V2 DE
Abb. 4.
LHMI
Die LHMI des Geräts enthält folgende Elemente:
• Grafische Anzeige für die Darstellung eines
benutzerdefinierten Übersichtsschaltbildes und bildet die
Schnittstelle für die Steuerung der Schaltanlage.
• Navigationstasten und fünf benutzerdefinierte Befehlstasten
für das schnelle Aufrufen von Befehlen im HMI-Baum oder
von einfachen Befehlen.
• 15 benutzerdefinierte dreifarbige LEDs.
• Kommunikationsanschluss für PCM600.
Die LHMI wird zur Einstellung, Überwachung und Steuerung
verwendet.
15. Grundfunktionen des Geräts
Zeitsynchronisierung
Mit der Zeitsynchronisierungsfunktion wird eine gemeinsame
Quelle für den Bezug der absoluten Zeit für die
Synchronisierung des Geräts ausgewählt, wenn es Bestandteil
eines Schutzsystems ist. Dadurch können Ereignisse und
Störungsdaten zwischen allen Geräten in der
Stationsleittechnik und zwischen Schaltanlagen verglichen
werden.
ABB
16. Stationskommunikation
Kommunikationsprotokolle
Jedes Gerät hat eine Kommunikationsschnittstelle, über die es
mit einzelnen oder mehreren Systemen bzw. Geräten auf der
Unterstationsebene über den Stationsautomatisierungs (SA)-
Bus oder den Stationsüberwachungs (SM)-Bus kommunizieren
kann.
Folgende Kommunikationsprotokolle sind verfügbar:
• IEC 61850-8-1 Kommunikationsprotokoll
• LON
• SPA oder IEC 60870-5-103
• DNP3.0.
Es können verschiedene Protokolle im selben Gerät kombiniert
werden.
Kommunikationsprotokoll gemäß IEC 61850-8-1
IEC 61850 Ed.1 oder Ed.2 können über eine Einstellung in
PCM600 gewählt werden. Das Gerät ist mit einzelnen oder
doppelten optischen Ethernet-Ports an der Rückseite (je nach
Bestellung) für die Kommunikation über Stationsbus nach
IEC 61850-8-1 ausgerüstet. Die Kommunikation gemäß
IEC 61850-8-1 ist ebenfalls über den elektrischen Ethernet-
Port an der Frontseite möglich. Das IEC 61850-8-1-Protokoll
gestattet intelligenten Geräten verschiedener Hersteller den
Informationsaustausch und vereinfacht die Systemstruktur.
Gerät-zu-Gerät-Kommunikation mit GOOSE und Client-Server-
IEC13000239.ai
Kommunikation via MMS werden unterstützt. Das Hochladen
von Störschriebdateien (COMTRADE) kann via MMS oder FTP
erfolgen.
LON
Vorhandene Stationen mit ABB-Stationsbus LON können unter
Verwendung der optischen LON-Schnittstelle erweitert werden.
Dies ermöglicht die volle SA-Funktionalität, einschließlich
horizontalem Messaging und Zusammenarbeit zwischen den
Geräten.
SPA Kommunikationsprotokoll
Eine Schnittstelle für Glas- oder Kunstfasern wird für das ABB
SPA Protokoll angeboten. Dies erlaubt einfache Erweiterungen
des vorhandenen Automationssystems in der Station, aber die
Hauptverwendung liegt im Stationsüberwachungssystem bzw.
Schaltanlagen-Monitoring System SMS.
IEC 60870-5-103 Kommunikationsprotokoll
Eine Schnittstelle für Glas- oder Kunstfasern ist für den IEC
60870-5-103 Standard verfügbar. Dies ermöglicht die
Gestaltung von einfachen Schaltanlagen-
Automationssystemen, auch mit Geräten von verschiedenen
Herstellern. Das Entsorgen von Stördaten ist vorgesehen.
1MRK 505 366-BDE B
Der vordere Port wird zur Vermeidung von
Störungen nicht verwendet.
23
