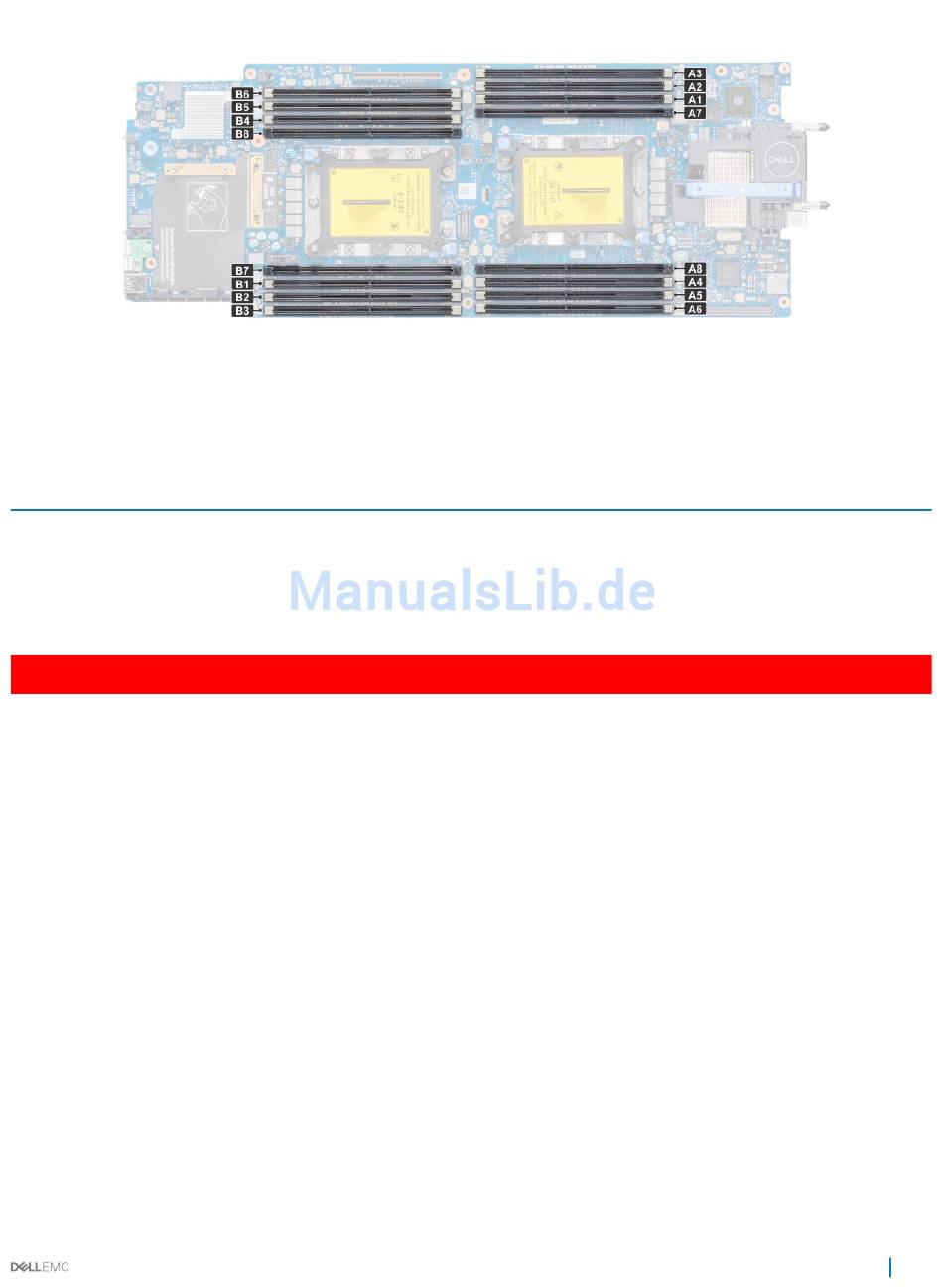

Abbildung 27. Systemspeicheransicht
Die Speicherkanäle sind folgendermaßen organisiert:
Tabelle 24. Speicherkanäle
Prozessor Kanal 0
Prozessor 1 Steckplätze A1
und A7
Prozessor 2 Steckplätze B1
und B7
GUID-FE4421CA-9057-4A85-BAED-1B3477172F7A

Allgemeine Richtlinien zur Installation von Speichermodulen

Dieses System unterstützt die flexible Speicherkonfiguration. Das System kann somit in jeder Konfiguration mit zulässiger Chipsatz-
Architektur konfiguriert und ausgeführt werden. Für optimale Leistung werden die folgenden Richtlinien empfohlen:
• LRDIMMs und RDIMMs dürfen nicht kombiniert werden.
• DIMMs der DRAM-Gerätebreiten x4 und x8 können kombiniert werden. Weitere Informationen finden Sie unter „Betriebsartspezifische
Richtlinien".
• Jeder Kanal kann mit maximal zwei verschiedenrangigen DIMMs bestückt werden.
• Wenn Speichermodule mit unterschiedlichen Taktraten installiert sind, arbeiten sie je nach DIMM-Konfiguration des Systems höchstens
mit der Taktrate des langsamsten installierten Speichermoduls.
• Bestücken Sie die DIMM-Sockel nur, wenn ein Prozessor installiert ist. In einem Einzelprozessorsystem stehen die Sockel A1 bis A8 zur
Verfügung. In einem Zweiprozessorsystem stehen die Sockel A1 bis A8 und die Sockel B1 bis B8 zur Verfügung.
• Bestücken Sie die Sockel anhand der DIMM-Module mit der höchsten Kapazität in der folgenden Reihenfolge: zuerst die Sockel mit
weißen Auswurfhebeln, anschließend jene mit schwarzen. Wenn z. B. 16GB- und 8 GB-DIMM-Module kombiniert werden sollen,
bestücken Sie die Sockel mit weißen Auswurfhebeln mit 16GB-DIMM-Modulen und die Sockel mit schwarzen Auswurfhebeln mit 8GB-
DIMM-Modulen.
• In einer Zweiprozessorkonfiguration müssen die Speicherkonfigurationen für beide Prozessoren identisch sein. Wenn Sie z. B. Sockel A1
für Prozessor 1 bestücken, müssen Sie Sockel B1 für Prozessor 2 bestücken usw.
• Speichermodule unterschiedlicher Größen können unter der Voraussetzung kombiniert werden, dass weitere Regeln für die
Speicherbestückung befolgt werden (Speichermodule der Größen 4 GB und 8 GB können z. B. kombiniert werden).
• Je nach betriebsartspezifischer Richtlinie werden zur Maximierung der Leistung immer sechs DIMMs pro Prozessor (ein DIMM je Kanal)
gleichzeitig bestückt. Weitere Informationen finden Sie unter „Betriebsartspezifische Richtlinien".
Kanal 1 Kanal 2
Steckplätze A2 Steckplätze A3
Steckplätze B2 Steckplätze B3
Kanal 3 Kanal 4
Steckplätze A4 und Steckplätze A5
A8
Steckplätze B4 und Steckplätze B5
B8
Installieren und Entfernen von Systemkomponenten
Kanal 5
Steckplätze A6
Steckplätze B6
