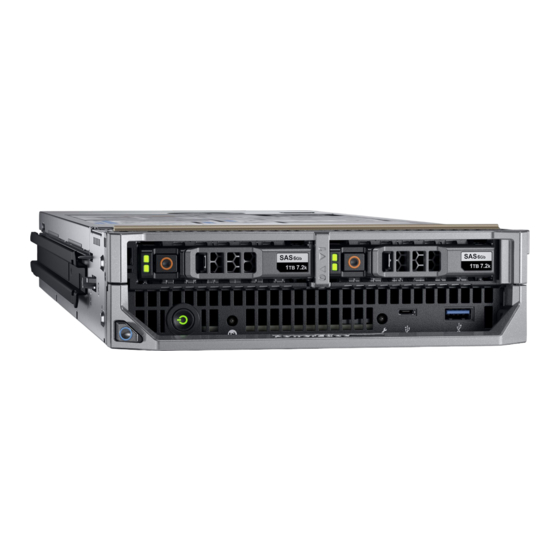

Dell PowerEdge M640 für VRTX-Gehäuse
Installations- und Service-Handbuch
Vorschriftenmodell: HHB Series
Vorschriftentyp: HHB006

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge M640

Inhaltszusammenfassung für Dell EMC PowerEdge M640

  • Seite 1 Dell PowerEdge M640 für VRTX-Gehäuse Installations- und Service-Handbuch Vorschriftenmodell: HHB Series Vorschriftentyp: HHB006...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 – 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Dell EMC PowerEdge M640 – Übersicht..................7 Frontansicht des Systems..............................7 Funktionszustandsanzeige..............................8 Festplattenlaufwerk: Anzeigecodes..........................8 iDRAC Direct-LED-Anzeigecodes..........................9 Ausfindigmachen des Service-Tags Ihres Systems....................10 Etikett mit Systeminformationen............................11 2 Documentation resources......................12 3 Technische Daten........................14 Abmessungen des Systems..............................14 Gewicht des Systems................................
  • Seite 4 System Setup..................................24 Viewing System Setup..............................24 System Setup details..............................24 System BIOS.................................. 25 iDRAC Settings utility..............................44 Device Settings................................45 Dell Lifecycle Controller..............................45 Embedded system management..........................45 Start-Manager..................................45 Viewing Boot Manager..............................45 Hauptmenü des Start-Managers..........................45 One-shot UEFI boot menu............................46 System Utilities (Systemdienstprogramme)......................
  • Seite 5 7 Using system diagnostics......................101 Integrierte Dell-Systemdiagnose............................101 Ausführen der integrierten Systemdiagnose vom Start-Manager................. 101 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller..........101 Bedienelemente der Systemdiagnose........................102 8 Jumper und Anschlüsse......................103 Jumper und Anschlüsse auf der Systemplatine......................103 Jumper-Einstellungen auf der Systemplatine.........................104...
  • Seite 6 9 Wie Sie Hilfe bekommen......................106 Kontaktaufnahme mit Dell EMC............................106 Feedback zur Dokumentation............................106 Accessing system information by using QRL......................... 106 Quick Resource Locator für das PowerEdge M640-System................. 107 Receiving automated support with SupportAssist ....................... 107 Recycling or End-of-Life service information.........................107...

  • Seite 7: Dell Emc Poweredge M640 - Übersicht

    Dell EMC PowerEdge M640 – Übersicht Das System Dell EMC PowerEdge M640 ist ein Servermodul mit halber Bauhöhe, das auf dem PowerEdge VRTX-Gehäuse installiert werden kann und Folgendes unterstützt: • Zwei Prozessoren der Intel Xeon Scalable-Produktreihe • Zwei 2,5-Zoll-Festplattenlaufwerke/SSDs •...

  • Seite 8: Funktionszustandsanzeige

    Jeder Laufwerkträger verfügt über eine LED-Anzeige für Aktivität und eine für Status. Die Anzeigen liefern Informationen über den aktuellen Status des Laufwerks. Die LED-Aktivitätsanzeige zeigt an, ob das Laufwerk aktuell in Verwendung ist oder nicht. Die Status- LED-Anzeige zeigt den Betriebszustand des Laufwerks an. Dell EMC PowerEdge M640 – Übersicht...

  • Seite 9: Idrac Direct-Led-Anzeigecodes

    Zwei Sekunden lang stetig Weist darauf hin, dass das Notebook oder Tablet angeschlossen ist. grün Blinkt grün (leuchtet zwei Weist darauf hin, dass das angeschlossene Notebook oder Tablet erkannt wird. Sekunden und leuchtet zwei Sekunden nicht) Dell EMC PowerEdge M640 – Übersicht...

  • Seite 10: Ausfindigmachen Des Service-Tags Ihres Systems

    Ausfindigmachen des Service-Tags Ihres Systems Sie können Ihr System anhand des eindeutigen Express-Servicecodes und des Service-Tags identifizieren. Die Service-Tag-Informationen finden Sie auf einem Aufkleber auf dem Systemgehäuse. Mithilfe dieser Informationen kann Dell EMC Support-Anrufe an den richtigen Mitarbeiter weiterleiten. Die folgende Abbildung zeigt ein Beispiel für ein Service-Tag, das als Aufkleber am Laufwerksgehäuse angebracht ist.

  • Seite 11: Etikett Mit Systeminformationen

    Etikett mit Systeminformationen Abbildung 5. Etikett mit Systeminformationen Dell EMC PowerEdge M640 – Übersicht...

  • Seite 12: Documentation Resources

    Methods to download firmware and drivers section in this document. Managing your system For information about systems management www.dell.com/poweredgemanuals software offered by Dell, see the Dell OpenManage Systems Management Overview Guide. For information about setting up, using, and www.dell.com/openmanagemanuals >...
  • Seite 13 For information about installing, using, and www.dell.com/openmanagemanuals > troubleshooting Dell OpenManage Essentials, see OpenManage Essentials the Dell OpenManage Essentials User’s Guide. For information about installing and using Dell www.dell.com/serviceabilitytools SupportAssist, see the Dell EMC SupportAssist Enterprise User’s Guide. For information about partner programs enterprise www.dell.com/openmanagemanuals...

  • Seite 14: Technische Daten

    Technische Daten Abmessungen des Systems Abbildung 6. Abmessungen des Systems Tabelle 6. Abmessungen des Dell EMC PowerEdge M640-Systems System- Z (Griff eingeklappt) Dell EMC PowerEdge M640 197,92 mm (7,79 Zoll) 50,35 mm (1,98 Zoll) 544,32 mm (21,43 Zoll). Gewicht des Systems Tabelle 7.

  • Seite 15: Technische Daten Der Systembatterie

    • Canonical Ubuntu LTS ANMERKUNG: Weitere Informationen erhalten Sie unter www.dell.com/ossupport ANMERKUNG: Weitere Informationen zu den spezifischen Versionen und Ergänzungen finden Sie unterhttps:// www.dell.com/support/home/Drivers/SupportedOS/poweredge-m640p. Technische Daten der Systembatterie Das PowerEdge M640-System unterstützt eine CR 2032 (3,0 V) Lithium-Knopfzellen-Systembatterie. Arbeitsspeicher – Technische Daten Tabelle 8.

  • Seite 16: Internes Zweifach-Sd-Modul

    Ein IDSDM-Kartensteckplatz ist für die Redundanz reserviert. Es wird empfohlen, Dell microSD-Karten zu verwenden, die im Lieferumfang der Systeme mit IDSDM-/microSD-vFlash-Konfiguration enthalten sind. microSD-vFlash-Anschluss Das Dell EMC PowerEdge M640-System unterstützt eine microSD-Karte, die für vFlash reserviert ist. Grafik – Technische Daten Tabelle 9. Grafik – Technische Daten...

  • Seite 17: Partikel- Und Gasförmige Verschmutzung - Technische Daten

    Zulässige Erschütterung Technische Daten Speicher 1,87 G bei 10 Hz bis 500 Hz über 15 Min. (alle sechs Seiten getestet). Tabelle 13. Zulässige Stoßeinwirkung – Technische Daten Zulässige Stoßeinwirkung Technische Daten Während des Betriebs Sechs nacheinander ausgeführte Stöße mit 6 G von bis zu 11 ms Dauer in positiver und negativer X-, Y- und Z-Richtung.

  • Seite 18: Standardbetriebstemperatur

    Partikelverschmutzung Technische Daten Korrosiver Staub • Luft muss frei von korrosivem Staub sein • Der in der Luft vorhandene Reststaub muss über einen Deliqueszenzpunkt von mindestens 60 % relativer Feuchtigkeit verfügen. ANMERKUNG: Diese Bedingung bezieht sich auf Rechenzentrums- sowie Nicht-Rechenzentrums-Umgebungen. Tabelle 17.

  • Seite 19: Beschränkungen Für Die Erweiterte Betriebstemperatur

    • NEBS-SKU-Prozessoren mit mehr als 85 W werden nicht unterstützt. • Peripheriekarten bzw. Peripheriekarten mit mehr als 25 W, die nicht von Dell geprüft wurden, werden nicht unterstützt. Übersicht über thermische Beschränkungen Tabelle 20. Übersicht über thermische Beschränkungen Thermal Design Power...
  • Seite 20 Thermal Design Power Anzahl der Cores Prozessoren Umgebungstemperatureinsc (TDP) für den Prozessor hränkung 100 W 4216 C40E45 85 W 12/10/8/6/4 4116; 5115; 4114; 4110; 4108; 3106; 3104; 4112 C40** E45*** 150W 8160T 125W 6138T 125W 6130T 125W 6126T 105 W 5218T 105 W 5120T...

  • Seite 21: Anfängliche Systemeinrichtung Und Erstkonfiguration

    > Chassis Management Controllers iDRAC configuration The Integrated Dell Remote Access Controller (iDRAC) is designed to make system administrators more productive and improve the overall availability of Dell systems. iDRAC alerts administrators about system issues and enables them to perform remote system management.

  • Seite 22: Log In To Idrac

    The license files are enabled on the sleds through iDRAC. For more information about drivers, documentation, and white papers on the Intel QAT, see https://01.org/intel-quickassist-technology. For more information about logging in to the iDRAC and iDRAC licenses, see the latest Integrated Dell Remote Access Controller User's Guide at www.dell.com/poweredgemanuals.

  • Seite 23: Downloading Drivers And Firmware

    Verwendung von virtuellen iDRAC-Medien www.dell.com/idracmanuals Downloading drivers and firmware Dell EMC recommends that you download and install the latest BIOS, drivers, and systems management firmware on your system. Voraussetzungen Ensure that you clear the web browser cache before downloading the drivers and firmware.

  • Seite 24: Pre-Operating System Management Applications

    You can manage basic settings and features of a system without booting to the operating system by using the system firmware. Themen: • Optionen zum Verwalten der Vor-Betriebssystemanwendungen • System Setup • Dell Lifecycle Controller • Start-Manager • PXE-Boot Optionen zum Verwalten der Vor- Betriebssystemanwendungen Im System sind die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen enthalten: •...

  • Seite 25: System Bios

    The iDRAC settings utility is an interface to set up and configure the iDRAC parameters by using UEFI (Unified Extensible Firmware Interface). You can enable or disable various iDRAC parameters by using the iDRAC settings utility. For more information about this utility, see Integrated Dell Remote Access Controller User’s Guide at www.dell.com/poweredgemanuals.

  • Seite 26: Details Zu "System Information" (Systeminformationen)

    Option Description System Profile Provides options to change the processor power management settings, and memory frequency. Settings System Security Provides options to configure the system security settings, such as System password, setup password, Trusted Platform Module (TPM) security, and UEFI secure boot. It also manages the power button on the System. Redundant OS Sets the redundant OS information for redundant OS control.

  • Seite 27: Anzeigen Der "Memory Settings" (Speichereinstellungen)

    Option Beschreibung (Systemhersteller System Gibt die Kontaktinformationen des Systemherstellers an. Manufacturer Contact Information (Kontaktinformati onen des Systemherstellers System CPLD Gibt die aktuelle Systemversion der Firmware des komplexen, programmierbaren Logikgeräts (CPLD-Firmware) Version (CPLD- Version des Systems) UEFI Compliance Gibt die UEFI-Compliance-Stufe der System-Firmware an. Version (UEFI- Compliance- Version)

  • Seite 28: Prozessoreinstellungen

    Memory Operating Gibt den Speicherbetriebsmodus an. Folgende Optionen sind verfügbar: Optimierter Modus, Single-Rank - Mode Spare Mode (Redundanz), Multi Rank Spare Mode (Redundanz), Mirror Mode, und Dell Fehlerresistenzmodus. Diese Option ist standardmäßig auf Optimizer Mode (Optimierer-Modus) eingestellt. ANMERKUNG: Je nach Speicherkonfiguration Ihres Systems kann die Option Memory Operating Mode (Speicherbetriebsmodus) verschiedene Standardeinstellungen und verfügbare Optionen...
  • Seite 29 Enables you to reconfigure the processor using Speed Select Technology. Profile x2APIC Mode Enables or disables the x2APIC mode. This option is set to Disabled by default. Dell Controlled Controls the turbo engagement. Enable this option only when System Profile is set to Performance. Turbo NOTE: Depending on the number of installed processors, there might be up to two processor listings.

  • Seite 30: Detail Zu "Sata Settings" (Sata-Einstellungen)

    Option Description Processor Bus Displays the bus speed of the processor. Speed Processor n NOTE: Depending on the number of processors, there might be up to two processors listed. The following settings are displayed for each processor installed in the System: Option Description Family-Model-...
  • Seite 31 Option Beschreibung Port n Erlaubt die Festlegung des Laufwerktyps des ausgewählten Geräts. Im AHCI-Modus und im RAID-Modus ist die BIOS-Unterstützung immer aktiviert. Option Beschreibung Modell Gibt das Laufwerksmodell des ausgewählten Geräts an. Laufwerkstyp Gibt den Typ des Laufwerks an, das am SATA-Anschluss angeschlossen ist. Kapazität Gibt die Gesamtkapazität des Laufwerks an.

  • Seite 32: Details Zu "Boot Settings" (Starteinstellungen)

    Viewing Boot Settings To view the Boot Settings screen, perform the following steps: Schritte 1. Power on, or restart your System. 2. Press F2 immediately after you see the following message: F2 = System Setup ANMERKUNG: If your operating system begins to load before you press F2, wait for the System to finish booting, and then restart your System and try again.

  • Seite 33: Auswählen Des Systemstartmodus

    DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter www.dell.com/ ossupport. Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Stick aus den Startvorgang durchführen möchten.

  • Seite 34: Details Zum Bildschirm "Network Settings" (Netzwerkeinstellungen)

    2. Press F2 immediately after you see the following message: F2 = System Setup ANMERKUNG: If your operating system begins to load before you press F2, wait for the System to finish booting, and then restart your System and try again. 3.

  • Seite 35: Details Zu "Integrated Devices" (Integrierte Geräte)

    4. On the System BIOS screen, click Integrated Devices. Details zu "Integrated Devices" (Integrierte Geräte) Info über diese Aufgabe Die Details zum Bildschirm Integrated Devices (Integrierte Geräte) werden nachfolgend erläutert: Option Beschreibung User Accessible Legt die benutzerzugängliche USB-Schnittstellen fest. Durch die Auswahl der Option Only Back Ports On (Nur USB Ports hintere Anschlüsse aktiviert) werden die vorderen USB-Anschlüsse deaktiviert und durch die Auswahl von All Ports Off (Alle Anschlüsse deaktiviert) werden sowohl die vorderen als auch die hinteren USB-Anschlüsse...

  • Seite 36: Serielle Kommunikation

    Option Beschreibung Interne SD- Aktiviert oder deaktiviert die Option Internal SD Card Port des internen Dual SD-Moduls (IDSDM). Diese Option ist Kartenschnittstell standardmäßig auf On (Aktiviert) eingestellt. Redundanz für Machen Sie den SD-Kartensteckplatz am internen Dual SD-Modul (IDSDM) ausfindig. Wenn der Mirror-Modus interne SD-Karten (Spiegelung) eingestellt ist, werden Daten auf beide SD-Karten geschrieben.

  • Seite 37: Systemprofileinstellungen

    Serial Communication details About this task The Serial Communication screen details are explained as follows: Option Description Serial Enables you to select serial communication devices (Serial Device 1 and Serial Device 2) in BIOS. BIOS console Communication redirection can also be enabled, and the port address can be specified. This option is set to Auto by default. Serial Port Enables you to set the port address for serial device.

  • Seite 38: Details Zu "System Profile Settings" (Systemprofileinstellungen)

    Modus Custom (Benutzerdefiniert) ändern.Diese Option ist standardmäßig auf Performance Per Watt Optimized (DAPC) (Optimierte Leistung pro Watt [DAPC]) festgelegt. DAPC steht für Dell Active Power Controller.Die übrigen Optionen sind Performance Per Watt (OS) (Leistung pro Watt [BS]), Performance (Leistung) und Workstation Performance (Workstation-Leistung).

  • Seite 39: Systemsicherheit

    Option Beschreibung Monitor/Mwait Ermöglicht das Aktivieren der Monitor/Mwait-Anweisungen im Prozessor. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert) festgelegt; dies gilt für alle System mit Ausnahme von Custom (Benutzerdefiniert). ANMERKUNG: Diese Option kann nur deaktiviert werden, wenn die Option C States (C-States) im Modus Custom (Benutzerdefiniert) auf Disabled (Deaktiviert) gesetzt ist.
  • Seite 40 Option Description TPM Security ANMERKUNG: The TPM menu is available only when the TPM module is installed. Enables you to control the reporting mode of the TPM. The TPM Security option is set to Off by default. You can only modify the TPM Status TPM Activation, and the Intel TXT fields if the TPM Status field is set to either On with Pre-boot Measurements or On without Pre-boot Measurements.

  • Seite 41: Erstellen Eines System- Und Setup-Kennworts

    Option Description Options Description BIOS performs signature verification on pre-boot images and logs the results in the image Execution Information Table, but approves the images whether they pass or fail verification. Deployed Mode Deployed Mode is the most secure mode. In Deployed Mode, PK must be installed and the BIOS performs signature verification on programmatic attempts to update policy objects.

  • Seite 42: Betrieb Mit Aktiviertem Setup-Kennwort

    Schritte 1. Power on or reboot your System. 2. Type the System password and press Enter. Nächste Schritte When Password Status is set to Locked, type the System password and press Enter when prompted at reboot. ANMERKUNG: If an incorrect System password is typed, the system displays a message and prompts you to reenter your password.

  • Seite 43: Details Zum Bildschirm "Redundant Os Control" (Redundantes Betriebssystem - Bedienelement)

    Redundant OS Control In the Redundant OS Control screen you can set the redundant OS information. This enables you to set up a physical recovery disk on the system. Viewing Redundant OS Control To view the Redundant OS Control screen, perform the following steps: Schritte 1.

  • Seite 44: Verschiedene Einstellungen

    UEFI boot mode. You cannot set the option to Enabled if UEFI Secure Boot mode is enabled. This option is set to Disabled by default. Dell Wyse Enables or disables the Dell Wyse P25/P45 BIOS Access. This option is set to Enabled by default. P25/P45 BIOS Access iDRAC Settings utility The iDRAC settings utility is an interface to set up and configure the iDRAC parameters by using UEFI.

  • Seite 45: Device Settings

    Extensible Firmware Interface) -Anwendungen. Embedded system management The Dell Lifecycle Controller provides advanced embedded system management throughout the lifecycle of the system. The Dell Lifecycle Controller can be started during the boot sequence and can function independently of the operating system.

  • Seite 46: One-Shot Uefi Boot Menu

    Menüelement Beschreibung Launch Lifecycle Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Controller (Starten des Lifecycle Controller) Systemdienstprog Zum Starten von Systemdienstprogrammen wie die Systemdiagnose und UEFI-Shell. ramme One-shot UEFI boot menu One-shot UEFI boot menu enables you to select a boot device to boot from.

  • Seite 47: Installieren Und Entfernen Von Systemkomponenten

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 48: Empfohlene Werkzeuge

    3. Setzen Sie das System in das Gehäuse ein. 4. Schalten Sie das System ein. Empfohlene Werkzeuge Für die in diesem Abschnitt beschriebenen Maßnahmen benötigen Sie gegebenenfalls die folgenden Werkzeuge: • Kreuzschlitzschraubenzieher Nr. 1 und 2 • Torx-Schraubendreher der Größen T8 und T30 •...
  • Seite 49 Abbildung 7. Entfernen des Systems aus dem Gehäuse 3. Installieren Sie die E/A-Anschlussabdeckung über dem E/A-Anschluss. Abbildung 8. Installieren der E/A-Anschlussabdeckung Nächste Schritte Setzen Sie das System oder den Systemplatzhalter in das Gehäuse ein. VORSICHT: Wenn Sie das System dauerhaft entfernen, installieren Sie einen Systemplatzhalter. Wird das Gehäuse über einen längeren Zeitraum ohne Platzhalter betrieben, kann dies zur Überhitzung des Gehäuses führen.

  • Seite 50: Einsetzen Des Systems In Das Gehäuse

    Anschlussstifte. ANMERKUNG: Bauen Sie die Trennelemente ein, um Systeme mit halber Höhe installieren zu können. Weitere Benutzerhandbuch für das PowerEdge VRTX-Gehäuse unter Dell.com/poweredgemanuals. Informationen finden Sie im Schritte 1. Wenn Sie ein neues System installieren, dann entfernen Sie die E/A-Anschlussabdeckung über den E/A-Anschlüssen und bewahren Sie sie für den zukünftigen Gebrauch auf.

  • Seite 51: Das Systeminnere

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 52: Systemabdeckung

    Abbildung 11. Das Systeminnere 1. Laufwerkträger 2. Laufwerksrückwandplatine 3. IDSDM-Karte 4. Kühlgehäuse 5. Zusatzkarte – Fabric C 6. E/A-Anschlussabdeckung 7. Netzwerktochterkarte (Network Daughter Card, NDC) 8. Zusatzkarte – Fabric B 9. Kühlkörper (CPU1) 10. Kühlkörper (CPU2) 11. Speichermodul (16) 12. Systemgriff Systemabdeckung Entfernen der Systemabdeckung Voraussetzungen...

  • Seite 53: Installieren Der Systemabdeckung

    Abbildung 12. Entfernen der Systemabdeckung Installieren der Systemabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und korrekt verlegt sind. Achten Sie außerdem darauf, dass keine Werkzeuge oder zusätzlichen Bauteile im System zurückbleiben. Schritte 1.

  • Seite 54: Kühlgehäuse

    Abbildung 13. Installieren der Systemabdeckung Nächste Schritte 1. Entfernen Sie die E/A-Anschlussabdeckung und bewahren Sie sie für den zukünftigen Gebrauch auf. Setzen Sie das System in das Gehäuse ein. 3. Schalten Sie das System ein. Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse.

  • Seite 55: Installieren Des Kühlgehäuses

    Abbildung 14. Entfernen des Kühlgehäuses Nächste Schritte Bauen Sie das Kühlgehäuse ein. Installieren des Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Richten Sie die Laschen am Kühlgehäuse an den Aussparungen am System aus. 2.

  • Seite 56: Laufwerke

    Abbildung 15. Installieren des Kühlgehäuses Nächste Schritte 1. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Laufwerke ANMERKUNG: Der kombinierte Einsatz von PCIe- SSD-, SAS- oder SATA-Laufwerken wird nicht unterstützt. Entfernen eines Laufwerkplatzhalters Voraussetzungen VORSICHT: Um eine ausreichende Systemkühlung zu gewährleisten, müssen alle leeren Laufwerkschächte mit entsprechenden Platzhaltern belegt sein.

  • Seite 57: Einsetzen Eines Laufwerkplatzhalters

    Abbildung 16. Entfernen eines Laufwerkplatzhalters Nächste Schritte Einsetzen eines Laufwerkplatzhalters oder Laufwerkträgers Einsetzen eines Laufwerkplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Schieben Sie die Laufwerkplatzhalterkarte in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 17. Einsetzen eines Laufwerkplatzhalters Entfernen eines Laufwerkträgers Voraussetzungen VORSICHT:...

  • Seite 58: Einsetzen Eines Laufwerkträgers

    Stellen Sie sicher, dass Sie vor dem Entfernen eines Laufwerks eine Sicherungskopie Ihrer Daten erstellen. Weitere Informationen zur Vorbereitung eines Laufwerks für den Ausbau und zur Unterstützung von RAID- Datenredundanz finden Sie im Fehlerbehebungshandbuch zu Ihrem System unter Dell.com/poweredgemanuals. ANMERKUNG: Bereiten Sie das Laufwerk mit der Managementsoftware auf das Entfernen vor.

  • Seite 59: Entfernen Eines Laufwerks Aus Einem Laufwerkträger

    Abbildung 19. Einsetzen eines Laufwerkträgers Entfernen eines Laufwerks aus einem Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Entfernen Sie den Laufwerkträger aus dem System. Schritte 1. Lösen Sie mit dem Kreuzschlitzschraubenzieher (Größe 1) die Schrauben von den Gleitschienen am Laufwerkträger. 2.

  • Seite 60: Einsetzen Eines Laufwerks In Den Laufwerkträger

    Abbildung 20. Entfernen des Laufwerks aus dem Laufwerkträger Nächste Schritte Setzen Sie gegebenenfalls ein Laufwerk in den Laufwerksträger ein. Einsetzen eines Laufwerks in den Laufwerkträger Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Setzen Sie das Laufwerk in den Laufwerkträger ein, und zwar mit dem Anschlussende des Laufwerks in Richtung der Rückseite des Laufwerkträgers.

  • Seite 61: Entfernen Des Laufwerkträgers

    Abbildung 21. Einsetzen eines Laufwerks in den Laufwerkträger Entfernen des Laufwerkträgers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die Laufwerke. Entfernen Sie die Laufwerksrückwandplatine.

  • Seite 62: Einbauen Des Laufwerksgehäuses

    Abbildung 22. Entfernen des Laufwerkträgers Nächste Schritte Bauen Sie das Laufwerksgehäuse ein. Einbauen des Laufwerksgehäuses Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Richten Sie die Schraubenbohrungen im Laufwerksgehäuse an den Bohrungen im System aus. 2.

  • Seite 63: Laufwerksrückwandplatine

    Abbildung 23. Einbauen des Laufwerksgehäuses Nächste Schritte Installieren Sie die Laufwerksrückwandplatine. Bauen Sie die Laufwerke ein. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Laufwerksrückwandplatine Entfernen der Laufwerksrückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Laufwerksrückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Laufwerksrückwandplatine entfernen.
  • Seite 64 Abbildung 24. Entfernen der Laufwerksrückwandplatine ANMERKUNG: Wenn Ihr System eine SAS/PCIe-Rückwandplatine unterstützt, müssen Sie auch die zwei zusätzlichen Verschlussschrauben lösen, mit denen der Anschluss für das Speicher-Controller-Kabel mit dem Systemplatinenanschluss verbunden ist. Entfernen Sie das Laufwerksgehäuse. 3. Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die Verschlussschrauben, mit denen der Anschluss für das Laufwerksrückwandplatinenkabel am Systemplatinenanschluss befestigt ist.

  • Seite 65: Installieren Der Laufwerkrückwandplatine

    Nächste Schritte Installieren Sie die Laufwerke oder Installieren Sie die Laufwerksrückwandplatine Installieren der Laufwerkrückwandplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Richten Sie die Verschlussschrauben auf dem Laufwerksrückwandplatinen-Kabelanschluss an den Schraubenbohrungen des Systemplatinenanschlusses aus. 2.

  • Seite 66: Systemspeicher

    Abbildung 27. Installieren der Laufwerkrückwandplatine Nächste Schritte 1. Installieren Sie die Laufwerke an den ursprünglichen Positionen. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Systemspeicher Richtlinien für Systemspeicher Das System enthält 16 Speichersockel, die in zwei Sätze zu 8 Sockeln aufgeteilt sind, also ein Satz für jeden Prozessor. Jeder Satz von acht Speichersockeln ist in vier Kanäle organisiert.

  • Seite 67: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Tabelle 24. Speicherkanäle Prozessor Kanal 0 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Prozessor 1 Steckplätze A1 Steckplätze A2 Steckplätze A3 Steckplätze A4 Steckplätze A5 Steckplätze A6 und A7 und A8 Prozessor 2 Steckplätze B1 Steckplätze B2 Steckplätze B3 Steckplätze B4 Steckplätze B5 Steckplätze B6...

  • Seite 68: Betriebsartspezifische Richtlinien

    • Um eine ordnungsgemäße Systemkühlung zu gewährleisten, muss in jedem nicht belegten Speichersockel ein Speichermodulplatzhalter installiert werden. Aktualisierung der DIMM-Bestückung im Modus „Performance Optimized“ (Leistungsoptimiert) bei vier bzw. acht DIMMs pro Prozessor: • Sollen vier DIMMs pro Prozessor installiert werden, müssen die Steckplätze 1, 2, 3 und 4 bestückt werden. •...

  • Seite 69: Konfiguration

    Arbeitsspeicherredundanz bietet keinen Schutz gegen nicht korrigierbare Mehrfachbitfehler. Dell Fault Resilient Mode Ist der Dell Fault Resilient Mode (Ausfallsicherer Dell Modus) aktiviert, erstellt das BIOS einen ausfallsicheren Arbeitsspeicherbereich. Dieser Modus kann von Betriebssystemen verwendet werden, die die Funktion zum Laden kritischer Anwendungen unterstützen oder dem Betriebssystem-Kernel die...

  • Seite 70: Entfernen Eines Speichermoduls

    Prozessor Konfiguration Arbeitsspeicherbestückung Informationen zur Arbeitsspeicherbestückung 2 Prozessoren (Mit Bestückungsreihenfolge im A{1}, B{1}, A{2}, B{2}, A{3}, Eine ungerade Anzahl von DIMMs pro Prozessor 1 beginnen. Optimierungsmodus (unabhängige B{3} … Prozessor ist zulässig. Prozessor 1 und Kanäle) Prozessor 2 sollten Bestückungsreihenfolge bei Spiegelung wird mit 6 DIMMs pro identisch sein.) A{1,2,3,4,5,6},...

  • Seite 71: Installieren Eines Speichermoduls

    Nächste Schritte Bauen Sie das Speichermodul ein. 2. Wenn Sie das Modul dauerhaft entfernen, installieren Sie eine Speichermodul-Platzhalterkarte. Das Verfahren zum Installieren einer Speichermodul-Platzhalterkarte ist identisch mit dem Verfahren für die Installation eines Speichermoduls. Installieren eines Speichermoduls Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, müssen in allen nicht belegten Speichersockeln Speichermodulplatzhalter installiert werden.

  • Seite 72: Prozessoren Und Kühlkörper

    4. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu Hauptmenü des System- Setups > System-BIOS > Speichereinstellungen. In den Speichereinstellungen muss die Systemspeichergröße mit der aktualisierten Kapazität des installierten Speichers übereinstimmen. 5. Wenn der Wert nicht korrekt ist, sind möglicherweise nicht alle Speichermodule ordnungsgemäß installiert. Stellen Sie sicher, dass das Speichermodul fest in fest im entsprechenden Sockel sitzt.

  • Seite 73: Entfernen Des Prozessors Vom Prozessor- Und Kühlkörpermodul

    Nächste Schritte Installieren Sie den Prozessor im Prozessor- und Kühlkörpermodul. Entfernen des Prozessors vom Prozessor- und Kühlkörpermodul Voraussetzungen WARNUNG: Kühlkörper sind auch nach dem Ausschalten des Systems eine Zeitlang zu heiß zum Anfassen. Lassen Sie den Kühlkörper einen Moment abkühlen, bevor Sie ihn entfernen. 1.

  • Seite 74: Installieren Des Prozessors Im Prozessor- Und Kühlkörpermodul

    Abbildung 33. Entfernen der Prozessorhalterung Nächste Schritte Installieren Sie das Prozessor- und Kühlkörpermodul. Installieren des Prozessors im Prozessor- und Kühlkörpermodul Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Setzen Sie den Prozessor in den Prozessorsockel Auflagefach. ANMERKUNG: Stellen Sie sicher, dass Kontaktstift-1-Markierung auf der CPU-Ablage mit der Kontaktstift-1- Markierung auf dem Prozessor ausgerichtet ist.
  • Seite 75 Abbildung 34. Installieren der Prozessor-Halterung 3. Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. 4. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Prozessor aufzutragen.

  • Seite 76: Einbauen Eines Prozessor- Und Kühlkörpermoduls

    • Stellen Sie sicher, dass Kontaktstift-1-Markierung auf dem Kühlkörper mit der Kontaktstift-1-Markierung auf der Halterung ausgerichtet ist (bevor Sie den Kühlkörper auf den Prozessor und Halterung legen). Abbildung 36. Setzen des Kühlkörpers auf den Prozessor ein Nächste Schritte Installieren Sie das Prozessor- und Kühlkörpermodul. Bauen Sie das Kühlgehäuse ein.

  • Seite 77: M.2-Ssd-Modul

    ANMERKUNG: Stellen Sie sicher, dass Sie das Prozessor- und Kühlkörpermodul parallel zur Systemplatine halten, um Beschädigungen an den Komponenten zu vermeiden. 2. Drücken Sie die blauen Halteklammern nach innen, sodass der Kühlkörper einrasten kann. 3. Stützen Sie den Kühlkörper mit einer Hand und ziehen Sie mit einem Torx-Schraubenzieher (Nr. T30) die Schrauben am Kühlkörper in folgender Reihenfolge fest: a) Ziehen Sie die erste Schraube teilweise an (ca.

  • Seite 78: Installieren Des M.2-Ssd-Moduls

    ANMERKUNG: Das Verfahren zum Entfernen der BOSS-Karte ist ähnlich wie das zum Entfernen eines Erweiterungskarten-Risers. Schritte 1. Lösen Sie die Schrauben und heben Sie die Halteriemen an, mit denen das M.2-SSD-Modul an der BOSS-Karte befestigt ist. 2. Ziehen Sie das M.2-SSD-Modul von der BOSS-Karte. Abbildung 38.

  • Seite 79: Netzwerkzusatzkarte

    Abbildung 39. Installieren des M.2-SSD-Moduls a. Modulanschluss (2) b. Schrauben (2) c. Module (2) Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Netzwerkzusatzkarte Entfernen der Netzwerktochterkarte Voraussetzungen 1.

  • Seite 80: Einsetzen Der Netzwerktochterkarte

    Abbildung 40. Entfernen der Netzwerktochterkarte Nächste Schritte Setzen Sie die NDC ein. Einsetzen der Netzwerktochterkarte Voraussetzungen VORSICHT: Um Schäden an der Netzwerktochterkarte (NDC) zu vermeiden, fassen Sie die Karte nur an ihren Kanten 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1.

  • Seite 81: Pcie-Mezzaninkarte

    Abbildung 41. Einsetzen der Netzwerktochterkarte Nächste Schritte Setzen Sie die Zusatzkarte ein. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. PCIe-Mezzaninkarte Richtlinien für die Installation von PCIe-Zusatzkarten Das System unterstützt zwei PCIe-Zusatzkarten: • Der PCIe-Zusatzkartensteckplatz C unterstützt Fabric C.

  • Seite 82: Installieren Der Pcie-Zusatzkarte

    Abbildung 42. Entfernen der PCIe-Zusatzkarte Nächste Schritte Setzen Sie die PCIe-Zusatzkarte ein. Installieren der PCIe-Zusatzkarte Voraussetzungen ANMERKUNG: Sie müssen die PCIe-Zusatzkarte entfernen, um eine fehlerhafte PCIe-Zusatzkarte auszutauschen oder Wartungsarbeiten an anderen Komponenten im Inneren des Systems durchzuführen. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1.

  • Seite 83: Speichercontrollerkarte

    Abbildung 43. Installieren der PCIe-Zusatzkarte Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Speichercontrollerkarte Entfernen der Speichercontrollerkarte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 84: Installieren Der Speichercontrollerkarte

    Abbildung 44. Entfernen der Speichercontrollerkarte Nächste Schritte Setzen Sie die Speichercontrollerkarte ein. Installieren der Speichercontrollerkarte Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Richten Sie die Steckplätze an der Kante der Speichercontrollerkarte an den Laschen auf der Kartenhalterung aus. VORSICHT: Um Schäden an der Speichercontrollerkarte zu vermeiden, fassen Sie die Karte nur an ihren Kanten an.

  • Seite 85: Systembatterie

    Abbildung 45. Installieren der Speichercontrollerkarte Nächste Schritte 1. Installieren Sie folgendes: Laufwerke Laufwerksrückwandplatine Laufwerksgehäuse 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Systembatterie Austauschen der NVRAM-Stützbatterie – Option A Voraussetzungen ANMERKUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Tauschen Sie die Batterie nur gegen eine Batterie desselben oder eines gleichwertigen, vom Hersteller empfohlenen Typs aus.
  • Seite 86 Abbildung 46. Entfernen der Systembatterie 3. So installieren Sie eine neue Systembatterie: a) Halten Sie die Batterie mit dem „+“ zum Pluspol des Batterieanschlusses gerichtet. b) Setzen Sie die Batterie gerade nach unten in den Anschluss ein und drücken Sie den Pluspol der Batterie ein, bis die Batterie einrastet.

  • Seite 87: Austauschen Der Nvram-Stützbatterie - Option B

    Laufwerke 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. 3. Rufen Sie das System-Setup auf und überprüfen Sie die einwandfreie Funktion der Batterie. 4. Geben Sie in den Feldern Time (Uhrzeit) und Date (Datum) im System-Setup das richtige Datum und die richtige Uhrzeit ein. 5.

  • Seite 88: Optionaler Interner Usb-Speicherstick

    Abbildung 49. Installieren der Systembatterie Nächste Schritte 1. Installieren Sie folgendes: Laufwerke Kühlgehäuse Laufwerke 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. 3. Rufen Sie das System-Setup auf und überprüfen Sie die einwandfreie Funktion der Batterie. 4.

  • Seite 89: Optionale Microsd- Oder Vflash-Karte

    Optionale microSD- oder vFlash-Karte Removing the internal micro SD card Prerequisites 1. Follow the safety guidelines listed in Sicherheitshinweise. 2. Follow the procedure listed in Vor der Arbeit an Komponenten im Inneren Ihres Systems. Steps Locate the micro SD card slot on the internal dual SD module (IDSDM), and press the card to release it from the slot. NOTE: Temporarily label each micro SD card with its corresponding slot number before removal.

  • Seite 90: Idsdm

    Figure 51. Installing the internal MicroSD card Next steps Follow the procedure listed in Nach der Arbeit an Komponenten im Inneren Ihres Systems. IDSDM Entfernen des optionalen internen Dual SD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2.

  • Seite 91: Installieren Des Optionalen Internen Dual Sd-Moduls

    Abbildung 52. Entfernen des optionalen IDSDM-Moduls Nächste Schritte Installieren Sie das IDSDM. Installieren des optionalen internen Dual SD-Moduls Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. ANMERKUNG: Sie müssen entweder das interne Zweifach-SD-Modul (IDSDM) oder die BOSS-M.2-Karte mit dem IDSDM/BOSS-M.2-Anschluss verbinden.

  • Seite 92: Systemplatine

    Abbildung 53. Installieren des optionalen IDSDM-Moduls Nächste Schritte Bauen Sie das Kühlgehäuse ein. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Systemplatine Entfernen der Systemplatine Voraussetzungen VORSICHT: Wenn Sie das TPM (Trusted Program Module) mit Verschlüsselung verwenden, werden Sie möglicherweise aufgefordert, während des System- oder Programm-Setups einen Wiederherstellungsschlüssel zu erstellen.
  • Seite 93 Prozessor(en) und Kühlkörper Speichermodule Kühlgehäuse Laufwerke Laufwerksrückwandplatine Laufwerksgehäuse Speichercontrollerkarte h. Zusatzkarte(n) IDSDM Netzwerktochterkarte (Network Daughter Card, NDC) microSD-vFlash-Karte Interner USB-Stick Schritte 1. Trennen Sie alle Kabel von der Systemplatine. VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine vom Gehäuse entfernen.

  • Seite 94: Einsetzen Der Systemplatine

    Abbildung 55. Entfernen der Systemplatine Nächste Schritte Bauen Sie die Systemplatine ein. Einsetzen der Systemplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an. VORSICHT: Stellen Sie sicher, dass Sie die Systemidentifikationstaste beim Absenken der Systemplatine in das System nicht beschädigen.
  • Seite 95 Abbildung 56. Einsetzen der Systemplatine 3. Installieren Sie die rSPI-Karte auf der Systemplatine, bevor Sie die Systemplatine in das Gehäuse einsetzen. 4. Richten Sie die USB-Anschlüsse an den Aussparungen an der Systemvorderseite aus, bis die Anschlüsse in die Aussparungen greifen. 5.

  • Seite 96: Restoring The System Using Easy Restore

    Upgrade des Trusted Platform Module. 6. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/ poweredgemanuals. Restoring the system using Easy Restore The easy restore feature enables you to restore your service tag, license, UEFI configuration, and the system configuration data after replacing the system board.

  • Seite 97: Modul Vertrauenswürdige Plattform

    5. Klicken Sie auf OK. 6. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter www.dell.com/poweredgemanuals Modul Vertrauenswürdige Plattform...

  • Seite 98: Initialisieren Des Tpm Für Bitlocker-Benutzer

    Abbildung 57. Installieren des TPM-Moduls Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Initialisieren des TPM für BitLocker-Benutzer Schritte Initialisieren Sie das TPM. Weitere Informationen finden Sie unter https://www.technet.microsoft.com/en-us/library/cc753140.aspx. Die TPM Status (TPM-Status) ändert sich zu Enabled (Aktiviert).

  • Seite 99: Rspi-Karte

    9. Wählen Sie aus der Option TPM2 Algorithm Selection (TPM2 – Auswahl der Algorithmen) SHA256 aus und gehen Sie dann zurück zum Bildschirm System Security Settings (Systemsicherheitseinstellungen). 10. Wählen Sie auf dem Bildschirm System Security Settings (Systemsicherheitseinstellungen) unter der Option Intel TXT On (Ein) aus.

  • Seite 100: Installieren Der Rspi-Karte

    Installieren der rSPI-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. VORSICHT: Um Schäden an der rSPI-Karte zu vermeiden, fassen Sie die Karte nur an ihren Kanten an. Schritte 1. Richten Sie die Schraubenbohrung auf der rSPI-Karte an dem Steg auf der Systemplatine aus. 2.

  • Seite 101: Using System Diagnostics

    Using system diagnostics If you experience a problem with your system, run the system diagnostics before contacting Dell for technical assistance. The purpose of running system diagnostics is to test your system hardware without using additional equipment or risking data loss. If you are unable to fix the problem yourself, service and support personnel can use the diagnostics results to help you solve the problem.

  • Seite 102: Bedienelemente Der Systemdiagnose

    Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results Zeigt die Ergebnisse aller durchgeführten Tests an. (Ergebnisse) Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.

  • Seite 103: Jumper Und Anschlüsse

    Jumper und Anschlüsse Themen: • Jumper und Anschlüsse auf der Systemplatine • Jumper-Einstellungen auf der Systemplatine • Deaktivieren eines verlorenen Kennworts Jumper und Anschlüsse auf der Systemplatine Abbildung 60. Systemplatinenanschlüsse Tabelle 27. Jumper und Anschlüsse auf der Systemplatine Element Konnektor Beschreibung J_USB3 USB-Anschluss...

  • Seite 104: Jumper-Einstellungen Auf Der Systemplatine

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 105 ANMERKUNG: Wenn Sie ein neues System- bzw. Setup-Kennwort festlegen, während der Jumper auf Pin 2 und 3 ist, deaktiviert das System beim nächsten Start die neuen Kennwörter. 6. Schalten Sie das System unter Verwendung der Betriebssystembefehle oder des CMC aus. 7.

  • Seite 106: Wie Sie Hilfe Bekommen

    Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Kundendienst von Dell EMC: Schritte 1.

  • Seite 107: Quick Resource Locator Für Das Poweredge M640-System

    Receiving automated support with SupportAssist Dell EMC SupportAssist is an optional Dell EMC Services offering that automates technical support for your Dell EMC server, storage, and networking devices. By installing and setting up a SupportAssist application in your IT environment, you can receive the following benefits: •...

Inhaltsverzeichnis
