2 Hardware-Installation..................... 9 ..................... 9 Planung der Speicherkonfiguration ......................9 Anschließen des Speicher-Arrays ............10 Configuring Fibre Channel With Dell MD Series Storage Arrays ............10 Configuring Fibre Channel On SAN Attached Storage Arrays ......................10 Configuring Fibre Channel ......................11 Weitere nützliche Informationen ...................
Seite 4
....................25 Automatische Installation auf Linux ................26 Aktivieren von Erweiterungsfunktionen (optional) ..................26 Aktualisierung der MD-Speichersoftware 4 Aufgaben nach der Installation................27 ..................27 Überprüfen der Speicher-Array-Ermittlung ..................28 Grundlegende Einrichtungsvorgänge 5 Deinstallieren der MD-Speichersoftware............31 ..............31 Deinstallieren der MD-Speichersoftware von Windows ......

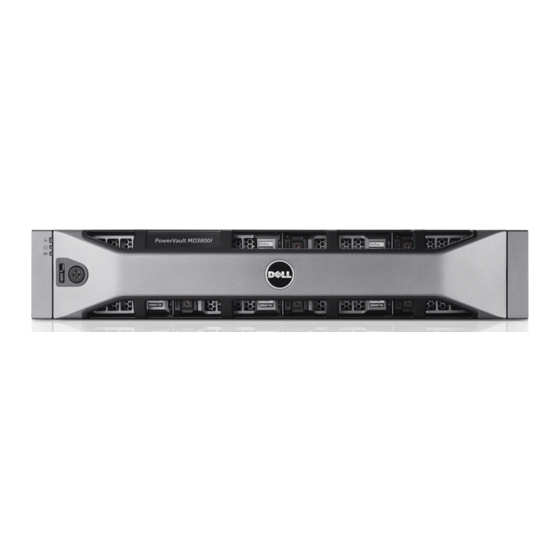

Einführung Dieses Dokument enthält Informationen zur Bereitstellung von Dell PowerVault MD3800f und MD3820f Fibre-Channel-Speicher-Arrays. Der Bereitstellungsvorgang umfasst: • Hardware-Installation • Modular Disk Storage Manager (MDSM)-Software- (MD-Speicherverwaltungssoftware) Installation • Erstmalige Systemkonfiguration Andere bereitgestellte Informationen beinhalten Systemanforderungen, Speicher-Array-Organisation und Dienstprogramme. ANMERKUNG: Weitere Informationen zur Produktdokumentation finden Sie unter dell.com/ support/manuals.
Die Produktdokumentation beinhaltet: • Der Dell PowerVault MD3800f and 3820f Storage Arrays Getting Started Guide (Handbuch zum Einstieg für Dell PowerVault MD3800f und MD3820f Speicher-Arrays) – enthält eine Übersicht über die Systemfunktionen, Einrichtung Ihres Systems und technische Daten. Dieses Dokument wird zusammen mit Ihrem System geliefert.
• Dell PowerVault MD Series Storage Arrays Administrator's Guide (Administratorhandbuch für Speicher- Arrays der Dell PowerVault MD-Reihe) – Enthält Informationen über die Konfiguration und Verwaltung des Systems mit dem MD Storage Manager-GUI. • Dell PowerVault Modular Disk Storage Arrays CLI Guide (Handbuch zur Befehlszeilenschnittstelle für modulare Dell PowerVault Laufwerks-Speicher-Arrays) –...
• Planungsabschnitt des Benutzerhandbuchs – Der Planungsabschnitt enthält Informationen zu wichtigen Konzepten für die Einrichtung Ihrer Speicherlösung. Weitere Informationen finden Sie im Benutzerhandbuch unter dell.com/support/manuals. • Rack-Installationsanleitung – Enthält Informationen darüber, wie Sie Ihr System am Rack sichern. Dieses Dokument ist im Lieferumfang Ihres Systems enthalten.
SAN-Attached Cabling Example Remote Replication Cabling Example. Install the required HBA drivers and firmware versions listed in the Dell PowerVault MD Series Support Matrix available at dell.com/powervaultmanuals. Install and configure the MD Storage Manager software (included with your storage array) on your host server.
HBAs. If an HBA is already installed on your host server, verify that it is supported in the Dell PowerVault MD Series Support Matrix. If the HBA is not listed, it should not be used to connect to the storage array.
Abbildung 1. Example of Switch Zoning on SAN on an MD38xxf-series Fibre-Channel Storage Array World Wide Name Zoning There are several different switch zoning techniques used across various SANs. When configuring zoning with your storage array, using a 64 bit World Wide Name (WWN) to uniquely identify each component in your Fibre Channel switch fabric is recommended.
If the Remote Replication premium feature is activated, a separate zone for each replication port is required. Only data traffic related to Remote Replication can move through that zone. For more details and requirements regarding Remote Replication, see the Dell PowerVault MD Series Storage Arrays Administrator's Guide at dell.com/powervaultmanuals.
SAN-Attached Cabling SAN-attached cabling configurations provide the highest level of redundancy and alternate-path connectivity between the host server and storage array. A SAN configuration using a Fibre Channel compatible switch fabric allows you to establish multiple redundant paths to data on the storage array. ANMERKUNG: A SAN configuration using a supported Fibre Channel switch hardware is required if the Remote Replication premium feature is activated on the storage array.
Seite 15
Abbildung 2. Three SAN-Attached Host Servers Connected to a Storage Array Using Multiple Paths Switch Fabric A Switch Fabric B Zone1_Server1_HBA_0 Zone4_Server1_HBA_1 Server1_HBA_0 Server1_HBA_1 Array1_Ctrl-0-0 Array1_Ctrl-0-1 Array1_Ctrl-0-3 Array1_Ctrl-0-2 Array1_Ctrl-1-0 Array1_Ctrl-1-1 Array1_Ctrl-1-2 Array1_Ctrl-1-3 Zone2_Server2_HBA_0 Zone5_Server2_HBA_1...
Switch Fabric A Switch Fabric B Array1_Ctrl-0-0 Array1_Ctrl-0-1 Array1_Ctrl-1-0 Array1_Ctrl-0-2 Array1_Ctrl-1-2 Array1_Ctrl-1-1 Zone4_Server3_HBA_0_1 Zone9_Server3_HBA_0_0 Server3_HBA_0_1 Server3_HBA_0_0 Array2_Ctrl-0-1 Array2_Ctrl-0-0 Array2_Ctrl-0-2 Array2_Ctrl-1-0 Array2_Ctrl-1-1 Array2_Ctrl-1-2 Zone5_Server3_HBA_1_1 Zone10_Server3_HBA_1_0 Server3_HBA_1_1 Server3_HBA_1_0 Array2_Ctrl-0-1 Array2_Ctrl-0-0 Array2_Ctrl-0-2 Array2_Ctrl-1-0 Array2_Ctrl-1-1 Array2_Ctrl-1-2 Replication_Zone_1 Replication_Zone_2 Array1_Ctrl-0-3 Array1_Ctrl-1-3 Array2_Ctrl-0-3 Array2_Ctrl-1-3 Mixed Environment The following figure shows mixed configuration, that is SAS direct attached and host connectivity via the SAN (that is FC/Ethernet switch).
Erweiterungsfunktion aktiviert), indem Sie maximal sieben Erweiterungsgehäuse verwenden. Erweiterung mit zuvor konfigurierten PowerVault Erweiterungsgehäusen der Reihe MD1200 Verwenden Sie dieses Verfahren, wenn das Erweiterungsgehäuse mit einem Dell PowerEdge RAID Controller (PERC) H800-Adapter direkt angeschlossen und konfiguriert ist. Daten von virtuellen...
Seite 20
Erstellen Sie Sicherungskopien aller Daten auf den Erweiterungsgehäusen. Während das Gehäuse immer noch mit dem PERC H800-Controller verbunden ist, aktualisieren Sie die Firmware des Erweiterungsgehäuses auf die aktuelle unter dell.com/support verfügbare Version. Benutzer von Windows-Systemen können das Paket DUP.exe verwenden und für Linux-Kernel können Benutzer das Paket DUP.bin verwenden.
PowerVault Speicher-Array der Reihe MD34xx/38xx anzuschließen: Stellen Sie sicher, dass die Speicher-Array-Software installiert und auf dem neuesten Stand ist, bevor Sie Erweiterungsgehäuse hinzufügen. Weitere Informationen hierzu finden Sie in der Dell PowerVault Support Matrix für die Reihe MD34xx/38xx unter dell.com/support/manuals.
Installieren der PowerVault MD- Speichersoftware Der Dell PowerVault MD Ressourcendatenträger enthält Software und Treiber für die Betriebssysteme Linux und Microsoft Windows. Im Stammverzeichnis des Datenträgers befindet sich eine Datei namens readme.txt. Sie enthält Informationen zu Softwareänderungen, Aktualisierungen, Fixes, Patches und andere wichtige Daten für Linux- und Windows-Betriebssysteme.
Installieren der Hostbus-Adapter und Treiber Stellen Sie sicher, dass Sie das Dokument Configuring Fibre Channel With the Dell PowerVault MD Series Storage Arrays (Konfigurieren des Fibre Channel mit dem Dell Speicher-Array der Reihe MD) gelesen haben, bevor Sie fortfahren. Installieren Sie die Hostbus-Adapter (HBAs).
Patches/-Hotfixes automatisch. Sie können diese Treiber und die Firmware auch von der Website dell.com/support herunterladen. Weitere für Ihren speziellen Speicher-Array verfügbare Einstellungen und/oder Software finden Sie außerdem in der Dell PowerVault MD34xx/38xx Series Support Matrix (Dell PowerVault-Unterstützungsmatrix der Reihe MD34xx/ 38xx) unter dell.com/support/manuals.
Aktivieren von Erweiterungsfunktionen (optional) Wenn Sie Erweiterungsfunktionen bestellt haben, folgen Sie zum Installieren der zusätzlichen Funktionen den Anweisungen auf der Erweiterungsfunktionskarte. Aktualisierung der MD-Speichersoftware Um von einer früheren Version der MD Storage Manager-Anwendung zu aktualisieren, deinstallieren Sie die bisherige Version (siehe Deinstallieren der MD-Speichersoftware), und befolgen Sie anschließend die Anweisungen in diesem Kapitel, um die neue Version zu installieren.
ANMERKUNG: Die Netzwerkkonfiguration können Sie mit einem DHCP-Server festlegen. Starten Sie MDSM. – Klicken Sie bei Microsoft Windows-Betriebssystemen auf Start → Programme → Dell → MD- Storage-Manager → Modular Disk Storage Manager Client. – Klicken Sie bei Linux-Betriebssystemen auf das Desktop-Symbol von PowerVault MD-Storage- Manager.
Um ein Array hinzuzufügen, klicken Sie auf Neuer Link. Unter Linux klicken Sie auf die Schaltfläche Manuell und dann auf OK. Wenn das Array sich immer noch im Status Nicht reagierend befindet, wenden Sie sich an Dell. Grundlegende Einrichtungsvorgänge Geben Sie den Kontext Ihrer Aufgabe hier ein (optional).
Seite 29
Aufgabe Zweck Speicher-Arrays konfigurieren Um virtuelle Laufwerke zu erstellen und sie den Hosts zuzuordnen.
Sie zu diesem Verzeichnis, bevor Sie mit der Deinstallation beginnen. Geben Sie im Installationsverzeichnis Folgendes ein Uninstall Dell MD Storage Software, und drücken Sie die <Eingabetaste>. Klicken Sie im Fenster Deinstallieren auf Weiter und befolgen Sie die Anweisungen auf dem Bildschirm.
Falls Sie während der Installation ein anderes Verzeichnis verwendet haben, navigieren Sie zu diesem Verzeichnis, bevor Sie mit der Deinstallation beginnen. Öffnen Sie im Installationsverzeichnis das Verzeichnis Uninstall Dell MD Storage Software und führen Sie die Datei Uninstall Dell MD Storage Software.exe aus.
Load Balancing (Lastenausgleich) Lastverteilungsrichtlinie Multipfad-Treiber wählen den E/A-Pfad zu einem virtuellen Laufwerk über ein spezifisches RAID- Controller-Modul. Wenn der Multipfad-Treiber eine neue E/A erhält, versucht er einen Pfad zum aktuellen RAID-Controller-Modul mit dem zugehörigen virtuellen Laufwerk zu finden. Kann er diesen nicht finden, migriert der Multipfad-Treiber die Besitzrechte des virtuellen Laufwerks zum sekundären RAID- Controller-Modul.
Gerigstes Pfadgewicht Die Richtlinie Geringstes Pfadgewicht weist jedem Datenpfad auf dem virtuellen Laufwerk einen Gewichtsfaktor zu. Eine E/A-Anforderung wird über den Pfad mit dem geringsten Gewichtswert zum das virtuelle Laufwerk besitzenden RAID-Controller-Modul geleitet. Wenn mehrere Datenpfade zum virtuellen Laufwerk denselben Gewichtswert aufweisen, wird zur Pfadauswahl die Richtlinie Ringversuch mit Teilmenge verwendet, um E/A-Anforderungen auf die Pfade mit denselben Gewichtswerten zu verteilen.
Einstellung von Lastverteilungsrichtlinien in VMware VMware unterstützt asymmetrischen logischen Einheitszugriff (Asymmetric Logical Unit Access, ALUA). Weitere Informationen zu den Richtlinien für den Lastausgleich „Most Recently Used (MRU)“ und „Round Robin (RR; Ringversuch)“ finden Sie in den VMware Dokumenten.
Lesen Sie vor der Installation von SFP+-Modulen und Glasfaserkabeln die folgenden Informationen: • Verwenden Sie nur von Dell unterstützte SFP+-Module mit den Dell PowerVault Speicher-Arrays der Reihe MD3660f. Andere allgemeine SFP+-Module werden nicht unterstützt und funktionieren gegebenenfalls nicht mit den Speicher-Arrays.
Entfernen von SFP+-Module So entfernen Sie SFP+-Module: Trennen Sie das FC-Kabel vom SFP+-Modul. Weitere Informationen finden Sie unter Verwenden von SFP+-Modulen und Glasfaserkabeln Entsperren Sie den SFP+-Modulverschluss. Für SFP+-Module, die Drahthalterungen enthalten, entsperren Sie den SFP+-Modulverschluss, indem Sie den Drahtverschluss um 90° nach außen ziehen.
Während Sie den Kabelhebel nach unten drücken, ziehen Sie am Stecker, um das Kabel vom SFP+- Modul zu entfernen. Ersetzen Sie die Schutzkappen auf den Kabelenden. Ersetzen Sie die Schutzkappe auf dem SFP+-Modul. Installieren von Fibre-Channel-Kabeln WARNUNG: Datenverarbeitungsumgebungen können Geräte umfassen, die auf Systemverbindungen mit Lasermodulen übertragen, die auf einem Stromniveau oberhalb der Klasse 1 betrieben werden.
Hardware-Verkabelung – Bewährte Verfahren Handhabung von Komponenten mit statischer Empfindlichkeit Elektrostatische Ladung kann Schäden an Speichermodulen, Systemplatinen und anderen statikempfindlichen Komponenten hervorrufen. Führen Sie zur Vermeidung von Systemschäden die folgenden Vorsichtsnahmen durch: • Bewahren Sie alle Komponenten in der Verpackung zum Schutz vor elektrostatischer Ladung auf. •...
Wählen Sie neben der Planung einer leistungsfördernden Topologie ein RAID-Level aus, das sich für die geplanten Anwendungen eignet. Einzel-Controller- und Dual-Controller-Topologien Im Rahmen der Erstellung einer Topologie für ein RAID-Gehäuse mit nur einem RAID-Controller-Modul können Sie nur Erweiterungsgehäuse mit einem einzigen Umgebungsservices-Monitor (ESM) anschließen.
