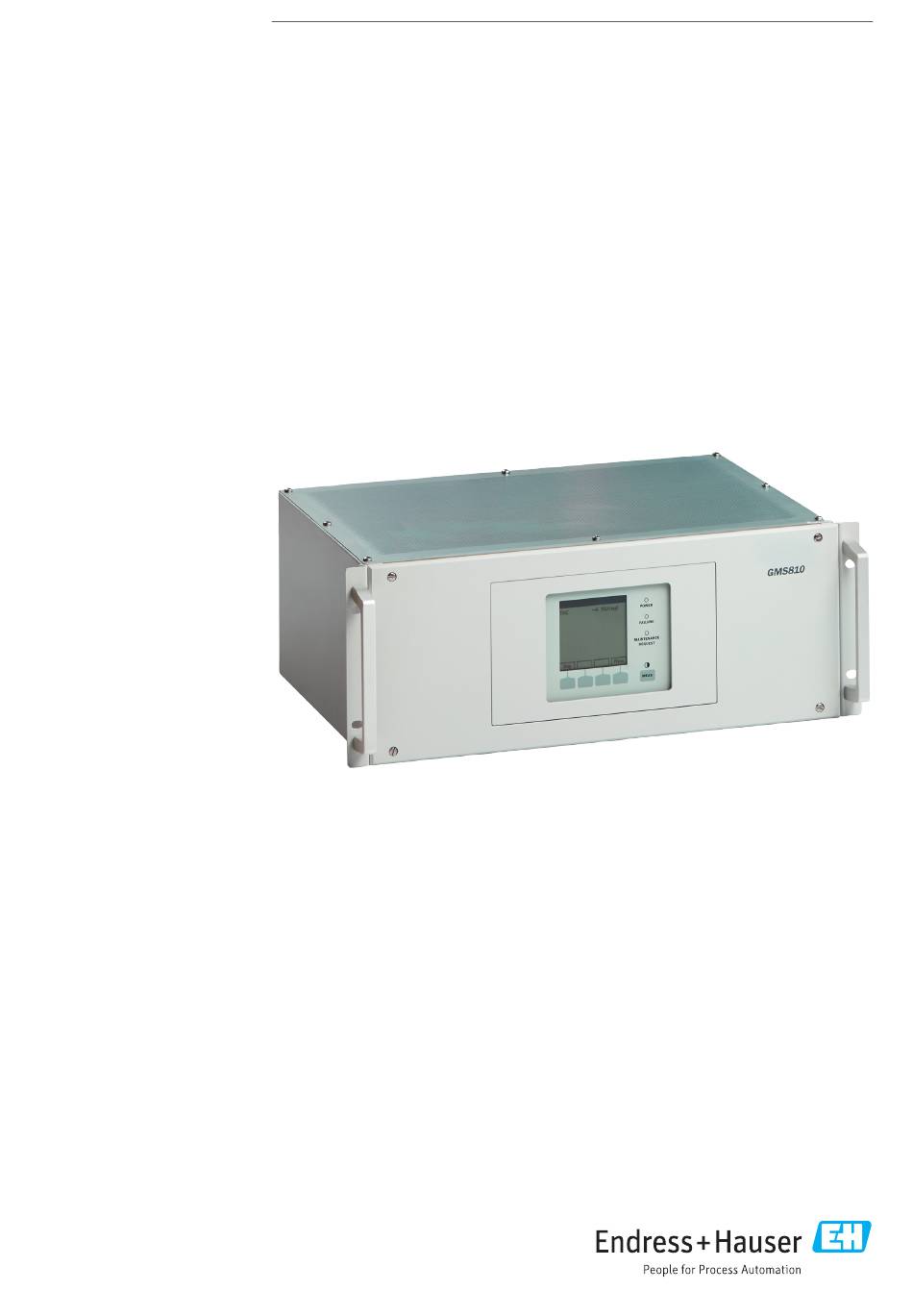

- Seite 1 Products Solutions Services 8029901/W793/V1-3/2012-06 Betriebsanleitung Gehäuse GMS810/GMS811...
- Seite 2 Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma Endress+Hauser SICK GmbH+Co. KG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftliche Zustimmung der Firma Endress+Hauser SICK GmbH+Co.
-
Seite 3: Warnsymbole
Gehäuse GMS810/GMS811 Glossar Alternating Current (Wechselstrom) Direct Current (Gleichstrom) IP XY International Protection (engl. auch: Ingress Protec- tion); Schutzart eines Geräts nach IEC/DIN EN 60529. Die Zahl X spezifiziert den Schutz gegen Berührung und Fremdkörper, Y den Schutz gegen Feuchtigkeit. - Seite 4 Gehäuse GMS810/GMS811 Endress+Hauser B E T R I E B S A N L E I T U N G 8029901/W793/V1-3/2012-06...
-
Seite 5: Inhaltsverzeichnis
........... . 17 Abmessungen Gehäuse GMS810/GMS811 ........18 Gehäusespezifikationen . - Seite 6 INHALT Endress+Hauser B E T R I E B S A N L E I T U N G 8029901/W793/V1-3/2012-06...
-
Seite 7: Wichtige Hinweise
Gehäuse GMS810/GMS811 Wichtige Hinweise Gehäuse GMS810/GMS811 Wichtige Hinweise Produktbeschreibung Die wichtigsten Hinweise Zusätzliche Informationen Endress+Hauser B E T R I E B S A N L E I T U N G 8029901/W793/V1-3/2012-06... -
Seite 8: Die Wichtigsten Gefahren
Den Messgasweg mit einem trockenen, neutralen Gas spülen, um Kondensation im Messsystem zu verhindern. Anwendungseinschränkungen 1 . 3 ▸ Einen GMS800 im Gehäuse GMS810/GMS811 nicht zur Messung explosionsfähiger oder brennbarer Gase verwenden, sofern keine zusätzlichen Sicherheitsmaßnahmen getroffen wurden. ▸ Einen GMS800 im Gehäuse GMS810/GMS811 nicht in explosionsgefährdeten Berei- chen verwenden, sofern keine zusätzlichen Sicherheitseinrichtungen zur Herstellung... -
Seite 9: Zusätzliche Dokumentationen/Informationen
Gehäuse GMS810/GMS811 Wichtige Hinweise Zusätzliche Dokumentationen/Informationen 1 .4 Dieses Dokument ist ein Zusatz zur Betriebsanleitung für Gasanalysatoren der GMS800. Es ergänzt die Betriebsanleitung „GMS800“ um technische Informationen zum Gehäuse GMS810/GMS811. ▸ Mitgelieferte Betriebsanleitung „GMS800“ beachten. In der Betriebsanleitung „GMS800“ sind auch alle weiteren Dokumente genannt, die zum individuellen Gerät gehören. - Seite 10 Wichtige Hinweise Gehäuse GMS810/GMS811 Endress+Hauser B E T R I E B S A N L E I T U N G 8029901/W793/V1-3/2012-06...
-
Seite 11: Produktbeschreibung
Gehäuse GMS810/GMS811 Produktbeschreibung Gehäuse GMS810/GMS811 Produktbeschreibung Grundmerkmale Produktvarianten Endress+Hauser B E T R I E B S A N L E I T U N G 8029901/W793/V1-3/2012-06... -
Seite 12: Produktidentifikation
Typenschild Das Typenschild befindet sich an der Rückseite des Gehäuses. Grundmerkmale 2 . 2 Das GMS810/GMS811 ist ein Gehäuse zum Einbau in übliche 19"-Rahmen oder entspre- chende Übergehäuse. Produktvarianten 2 . 3 Wenn ein Analysator-Modul UNOR-MULTOR eingebaut ist, ist die zulässige Umgebungstem- peratur während des Betriebs eingeschränkt (→... -
Seite 13: Installation
Gehäuse GMS810/GMS811 Installation Gehäuse GMS810/GMS811 Installation Montage Anschlüsse Endress+Hauser B E T R I E B S A N L E I T U N G 8029901/W793/V1-3/2012-06... -
Seite 14: Montage
● Unregelmäßige Messfehler können auftreten. ● Die Messfunktion kann insgesamt beeinträchtigt sein. Einbau 3.1.2 ▸ Das Gehäuse GMS810/GMS811 in der üblichen Weise in einen 19"-Rahmen oder ein entsprechendes Übergehäuse einbauen. ▸ Das Gehäuse so montieren, dass die Grundfläche des Gehäuses etwa horizontal ist. ▸... -
Seite 15: Anschlüsse
Qa S01 Prüfer: Baujahr: Made in Germany 1 Messgas-Anschlüsse (Messgaseintritt, Messgasaustritt) 2 Signalanschlüsse des zweiten internen I/O-Moduls (Nur bei GMS810, Optional) 3 Signalanschlüsse des internen I/O-Moduls (Nur bei GMS810, Standard) 4 Zusätzliche Gasanschlüsse (Option) 5 Netzanschluss 6 Schnittstellen: RJ45 Pinbelegung max. Ein-/Ausgangsspan-... -
Seite 16: Netzanschluss
Installation Gehäuse GMS810/GMS811 Netzanschluss 3.2.2 Netzanschluss vorbereiten ▸ Sicherheitshinweise zum Netzanschluss → Betriebsanleitung „Baureihe GMS800“ ▸ Externe Netzsicherung installieren → Betriebsanleitung „Baureihe GMS800“ ▸ Externen Netzschalter installieren → Betriebsanleitung „Baureihe GMS800“ Der interne Netzschalter kann bei Service-Arbeiten nützlich sein. Im Betrieb soll der interne Netzschalter nicht verwendet werden. -
Seite 17: Technische Daten
Gehäuse GMS810/GMS811 Technische Daten Gehäuse GMS810/GMS811 Technische Daten Abmessungen Umgebungsbedingungen Art der Gasanschlüsse Elektrische Daten Endress+Hauser B E T R I E B S A N L E I T U N G 8029901/W793/V1-3/2012-06... -
Seite 18: Abmessungen Gehäuse Gms810/Gms811
1 Nur bei Sonderausführung (→ S. 12, §2.3): Gelochter Bereich (Lochdurchmesser 0,8 mm / DIN 24041 - Rv 0,8 - 1,5) 2 Option 3 Nur bei GMS810, Option 4 Nur bei GMS810, Standard Endress+Hauser B E T R I E B S A N L E I T U N G... -
Seite 19: Gehäusespezifikationen
Gehäuse GMS810/GMS811 Technische Daten Gehäusespezifikationen 4 .2 Bauart: 19"-Einschub Höhe (Höheneinheiten): 4 HE Schutzart: IP 40 Abmessungen: → S. 18 Masse: 17 … 19 kg (je nach Ausstattung) [1] + 1 HE oberhalb empfohlen für thermischen Ausgleich (→ S. 14, §3.1). -
Seite 20: Netzanschluss
Technische Daten Gehäuse GMS810/GMS811 Netzanschluss 4 . 5 Netzspannungen: 93 … 132 V AC und 186 … 264 V AC und 210 … 370 V DC Für CSA: 115 V AC, +15 % / -10 % oder 230 V AC, +10 % / -10 % Netzfrequenz (AC): 47 …... - Seite 21 Gehäuse GMS810/GMS811 Technische Daten Endress+Hauser B E T R I E B S A N L E I T U N G 8029901/W793/V1-3/2012-06...
