5
Bestimmungsgemäßer Gebrauch
Diese Stromversorgung besitzt die Schutzart IP20 und ist für
den Einbau in ein Gehäuse bestimmt. Sie ist für den Einsatz
in industriellen Anwendungen geeignet.
6
Aufbau
6.1
Geräteelemente
+
+
-
-
Output DC
DC OK
Input AC
100V-240V
L
N

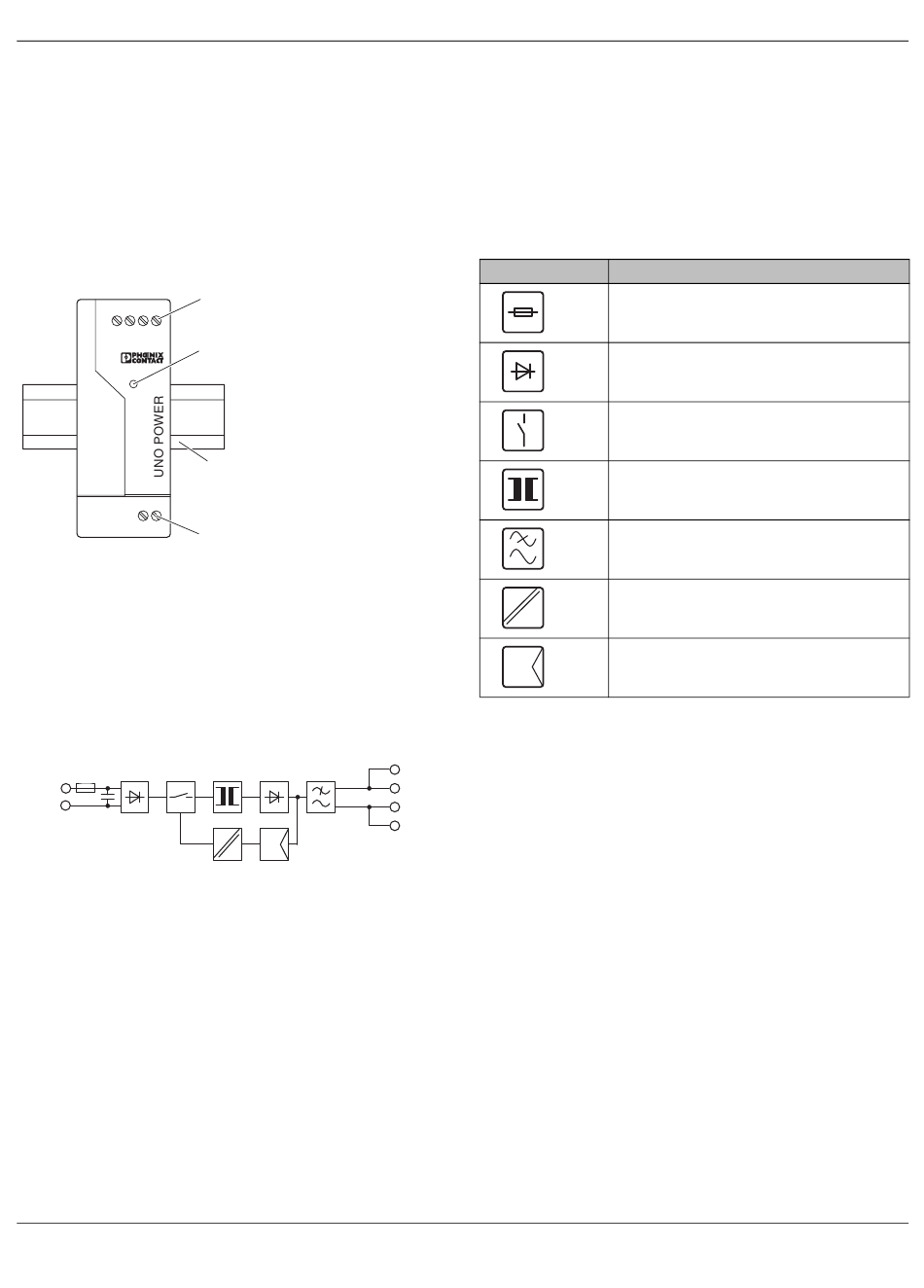

Bild 1
Geräteelemente
1.
Anschlussklemme Eingangsspannung: Input AC L/N
2.
Anschlussklemme Ausgangsspannung: Output DC +/-
3.
LED Signalisierung DC OK (grün)
4.
Integrierter Rastfuß zur Tragschienenmontage
6.2
Blockschaltbild
L
N
Bild 2
Blockschaltbild
105864_de_01
2
3
4
1
Element
+
+
–
–
UNO-PS/1AC/ 5DC/ 40W
Bedeutung
Sicherung
Gleichrichtung
Schalter
Übertrager
Filter
Galvanisch getrennte Signalübertra-
gung
Regler
PHOENIX CONTACT 9 / 22
