7.3

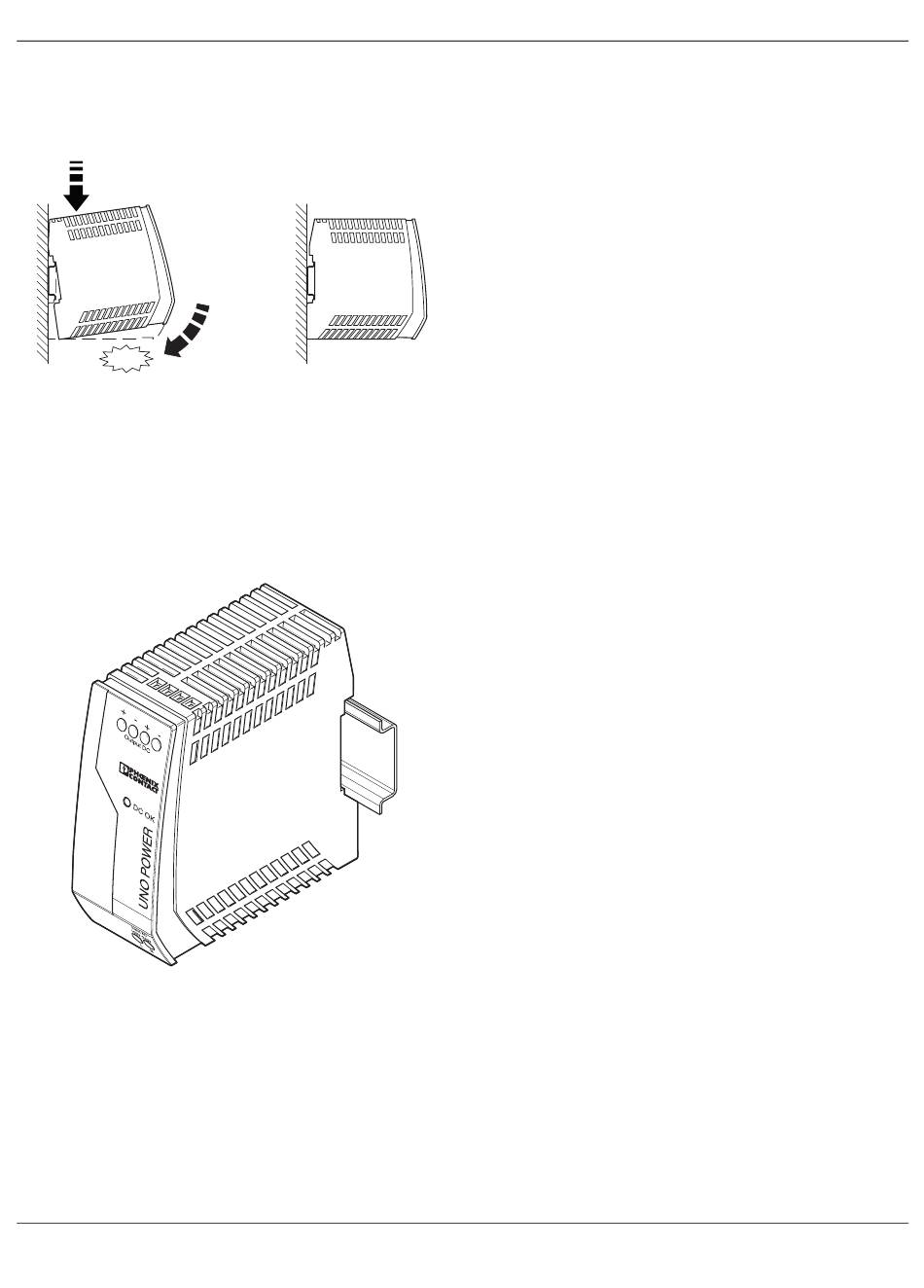

Montage auf Tragschiene
Die Stromversorgung kann auf allen 35 mm-Tragschienen
nach EN 60715 installiert werden.
A
Click
Bild 6
Montage auf Tragschiene
7.4
Normaleinbaulage
Der Einbau muss so erfolgen, dass sich die Eingangsklem-
men unten und die Ausgangsklemmen oben befinden.
Wenn die Stromversorgung in einer anderen Einbaulage als
der Normaleinbaulage installiert wird, muss die Ausgangs-
leistung reduziert werden.
Bild 7
Normaleinbaulage
105864_de_01
B
UNO-PS/1AC/ 5DC/ 40W
PHOENIX CONTACT 12 / 22
