10.2
Stromversorgungen parallel betreiben
Typgleiche Stromversorgungen können sowohl zur Redun-
danz als auch zur Leistungserhöhung parallel geschaltet
werden.
Führen Sie alle Kabelverbindungen von der
Stromversorgung zu einer Sammelschiene in
gleicher Länge und mit gleichem Leiterquer-
schnitt aus, um eine symmetrische Stromauf-
teilung zu erreichen.
Redundanzbetrieb
Redundante Schaltungen eignen sich zur Versorgung von
Anlagen, die besonders hohe Anforderungen an die Be-
triebssicherheit stellen. Kommt es im Primärkreis der ersten
Stromversorgung zu einem Defekt, so übernimmt automa-
tisch das zweite Gerät unterbrechungsfrei die vollständige
Stromversorgung und umgekehrt.
Zwei typgleiche Stromversorgungen, die zur Redundanz
ausgangsseitig parallel geschaltet sind, können mit Hilfe
eines Redundanzmoduls voneinander entkoppelt werden.
I
N
+
−
+
−

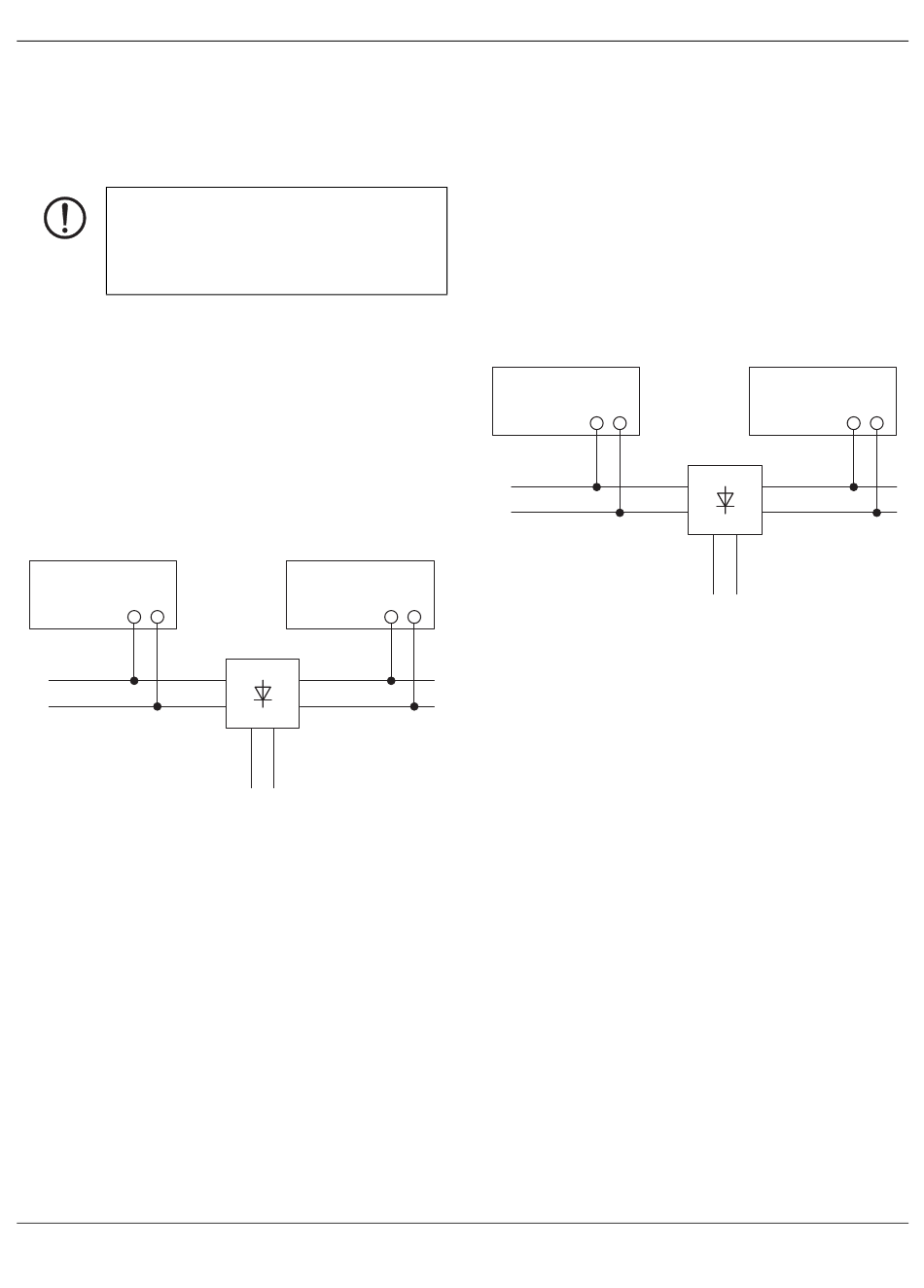

Bild 15
Redundante Schaltung mit Redundanzmodul
105864_de_01
I
N
+
−
Σ
= I
N
+
−
Leistungserhöhung
Typgleiche Stromversorgungen können parallel geschaltet
werden, um die Leistung auf n x I
schaltung wird empfohlen, wenn bestehende Anlagen er-
weitert werden sollen und die darin eingebaute Stromver-
sorgung den Strombedarf des leistungsfähigsten
Verbrauchers nicht abdeckt. Ansonsten sollten die Verbrau-
cher auf voneinander unabhängige Einzelgeräte aufgeteilt
werden.
Zwei typgleiche Stromversorgungen, die zur Leistungserhö-
hung ausgangsseitig parallel geschaltet sind, können mit
Hilfe eines Redundanzmoduls voneinander entkoppelt wer-
den.
I
N
+
−
+
−
Bild 16
Parallelschaltung zur Leistungserhöhung mit
Redundanzmodul
UNO-PS/1AC/ 5DC/ 40W
zu erhöhen. Die Parallel-
N
I
N
+
Σ
= 2 x I
N
−
+
PHOENIX CONTACT 21 / 22
−
