8.2
Hochspannungsprüfung (HIPOT)
Diese Stromversorgung der Schutzklasse II unterliegt der
Niederspannungsrichtlinie und ist werkseitig geprüft. Wäh-
rend der HIPOT-Prüfung (Hochspannungsprüfung) wird
z. B. die Isolierung zwischen Eingangs- und Ausgangskreis
auf die vorgeschriebenen Spannungsfestigkeiten geprüft.
Dabei wird die Prüfspannung im Hochspannungsbereich an
den Eingangs- und Ausgangsklemmen der Stromversor-
gung angelegt. Die im Normalbetrieb verwendete Betriebs-
spannung ist wesentlich geringer wie die verwendete Prüf-
spannung.
Die Prüfspannung sollte rampenförmig an-
steigen bzw. abfallen. Die jeweilige Anstiegs-
und Abfallzeit der Rampe sollte min. zwei Se-
kunden betragen.
8.2.1
Hochspannungs-Isolationstest (Dielectrical
strength test)
Zum Schutz des Anwenders unterliegen Stromversorgun-
gen, als elektronische Komponenten mit direktem An-
schluss an potenziell gefährliche Spannungen, erhöhten Si-
cherheitsanforderungen. Aus diesem Grund muss immer
sichergestellt sein, dass eine dauerhaft sichere elektrische
Trennung zwischen der gefährlichen Eingangsspannung
und der berührsicheren Ausgangsspannung als Schutz-
kleinspannung (SELV) besteht.
Um eine dauerhaft sichere Trennung von AC-Eingangskreis
und DC-Ausgangskreis sicherzustellen, werden im Rahmen
der Sicherheitszulassung (Typprüfung) und der Fertigung
(Stückprüfung) Hochspannungstests durchgeführt.
8.2.2
Hochspannungs-Isolationstest im Fertigungs-
prozess
Im Fertigungsprozess der Stromversorgung erfolgt entspre-
chend den Vorgaben der IEC/UL/EN 60950-1 ein Hoch-
spannungstest zur Isolationsprüfung. Der Hochspannungs-
test wird mit einer Prüfspannung von mindestens 3 kV AC /
4,3 kV DC oder höher durchgeführt. Die Kontrolle der Ferti-
gungsprüfung erfolgt in regelmäßigen Abständen durch
eine Zertifizierungsstelle.
8.2.3
Hochspannungs-Isolationstest kundenseitig
Eine weitere Hochspannungsprüfung an der Einzelkompo-
nente Stromversorgung durch den Endanwender ist, neben
der Stück- und Typprüfung zur Garantie der elektrischen Si-
cherheit, nicht erforderlich. Während des Hochspannungs-
tests kann gemäß EN 60204-1 (Sicherheit von Maschinen -
Elektrische Ausrüstung von Maschinen) die Stromversor-
gung abgetrennt bzw. erst nach der Hochspannungsprü-
fung installiert werden.
105864_de_01
8.2.4
Hochspannungsprüfung durchführen
Wenn im Endtest die Hochspannungsprüfung des Schalt-
schranks bzw. der Stromversorgung als Einzelkomponente
geplant ist, müssen Sie folgende Merkmale beachten.
–
Die Verdrahtung der Stromversorgung muss wie in dem
Anschlussschema ausgeführt sein.
–
Die maximal zulässigen Prüfspannungen dürfen nicht
überschritten werden.
Vermeiden Sie unnötige Belastungen oder die Zerstörung
der Stromversorgung durch überhöhte Prüfspannungen.
Die jeweils gültigen Prüfspannungen und Iso-
lationsstrecken entnehmen Sie der zugehöri-
gen Tabelle (siehe Kapitel: Technische
Daten).
1
HV
2
/=
3

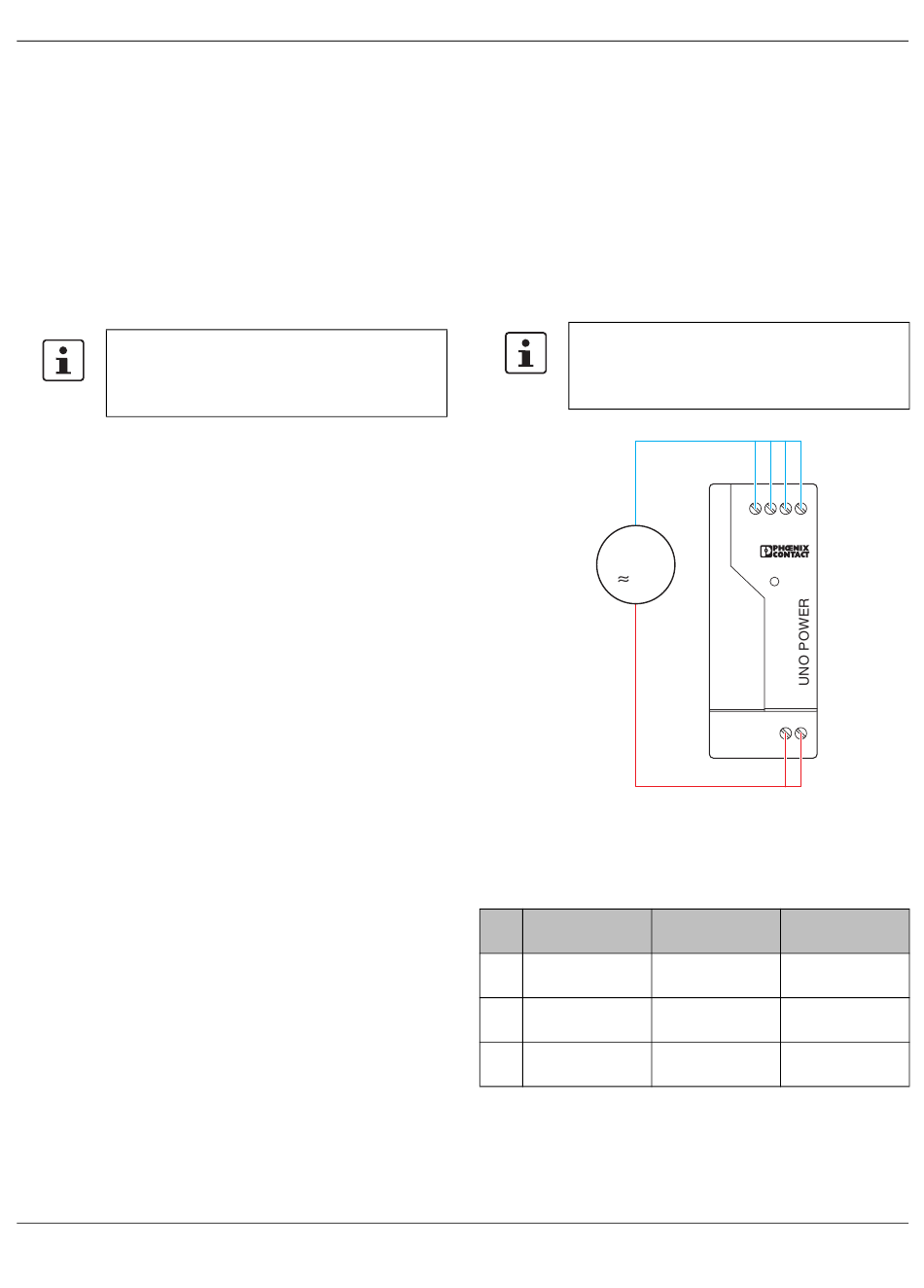

Bild 8
Potenzialbezogene Verdrahtung für den Hoch-
spannungstest
Legende
Nr.
Bezeichnung
1
DC-Ausgangs-
kreis
2
Hochspan-
nungstester
3
AC-Eingangs-
kreis
UNO-PS/1AC/ 5DC/ 40W
Output DC
DC OK
Input AC
L
N
Farbzuord-
Potenziale-
nung
bene
Blau
Potenzial 2
--
--
Rot
Potenzial 1
PHOENIX CONTACT 14 / 22
