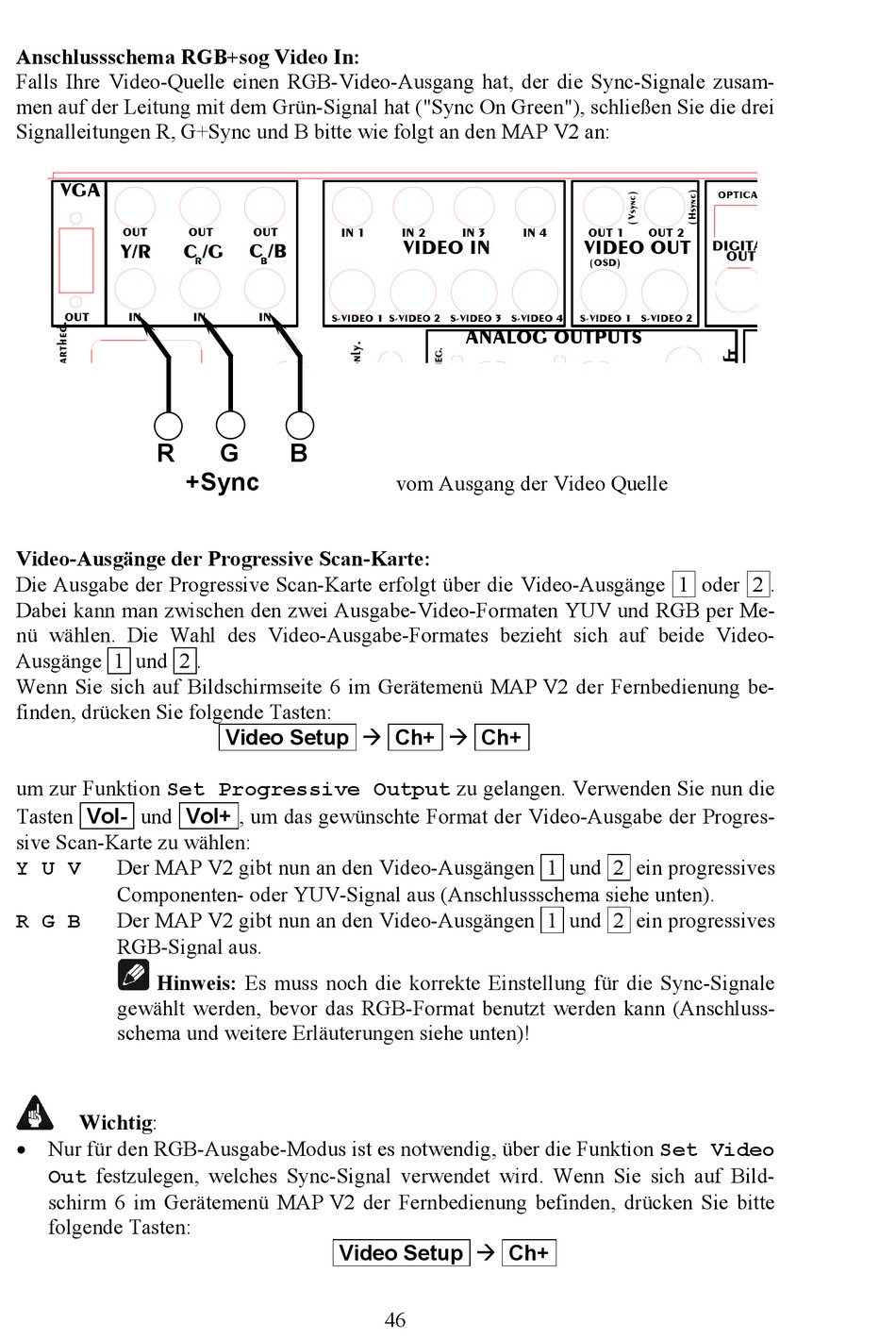

Anschlussschema RGB+sog Video In:
Falls Ihre Video-Quelle einen RGB-Video-Ausgang hat, der die Sync-Signale zusam-
men auf der Leitung mit dem Grün-Signal hat ("Sync On Green"), schließen Sie die drei
Signalleitungen R, G+Sync und B bitte wie folgt an den MAP V2 an:
VGA
OUT
Y/R C
OUT IN
R
Video-Ausgänge der Progressive Scan-Karte:
Die Ausgabe der Progressive Scan-Karte erfolgt über die Video-Ausgänge 1 oder 2 .
Dabei kann man zwischen den zwei Ausgabe-Video-Formaten YUV und RGB per Me-
nü wählen. Die Wahl des Video-Ausgabe-Formates bezieht sich auf beide Video-
Ausgänge 1 und 2 .
Wenn Sie sich auf Bildschirmseite 6 im Gerätemenü MAP V2 der Fernbedienung be-
finden, drücken Sie folgende Tasten:
um zur Funktion Set Progressive Output zu gelangen. Verwenden Sie nun die
Tasten Vol- und Vol+ , um das gewünschte Format der Video-Ausgabe der Progres-
sive Scan-Karte zu wählen:
Der MAP V2 gibt nun an den Video-Ausgängen 1 und 2 ein progressives
Y U V
Componenten- oder YUV-Signal aus (Anschlussschema siehe unten).
Der MAP V2 gibt nun an den Video-Ausgängen 1 und 2 ein progressives
R G B
RGB-Signal aus.
Hinweis: Es muss noch die korrekte Einstellung für die Sync-Signale
gewählt werden, bevor das RGB-Format benutzt werden kann (Anschluss-
schema und weitere Erläuterungen siehe unten)!
Wichtig:
· Nur für den RGB-Ausgabe-Modus ist es notwendig, über die Funktion Set Video
Out festzulegen, welches Sync-Signal verwendet wird. Wenn Sie sich auf Bild-
schirm 6 im Gerätemenü MAP V2 der Fernbedienung befinden, drücken Sie bitte
folgende Tasten:
OUT OUT IN 1
/G C /B
R B
IN IN
S-VIDEO 1
G B
+Sync
Video Setup à Ch+ à Ch+
Video Setup à Ch+
IN 2 IN 3 IN 4
VIDEO IN
S-VIDEO 2 S-VIDEO 3 S-VIDEO 4
ANALOG OUTPUTS
vom Ausgang der Video Quelle
46
OPTICAL
OUT 1 OUT 2
VIDEO OUT
DIGITAL
OUT
(OSD)
S-VIDEO 1 S-VIDEO 2
