Audionet MAP V2 Bedienungsanleitung Seite 22

9 Blättert eine Bildschirmseite vor (siehe Bedienungsanleitung Harmony 785).

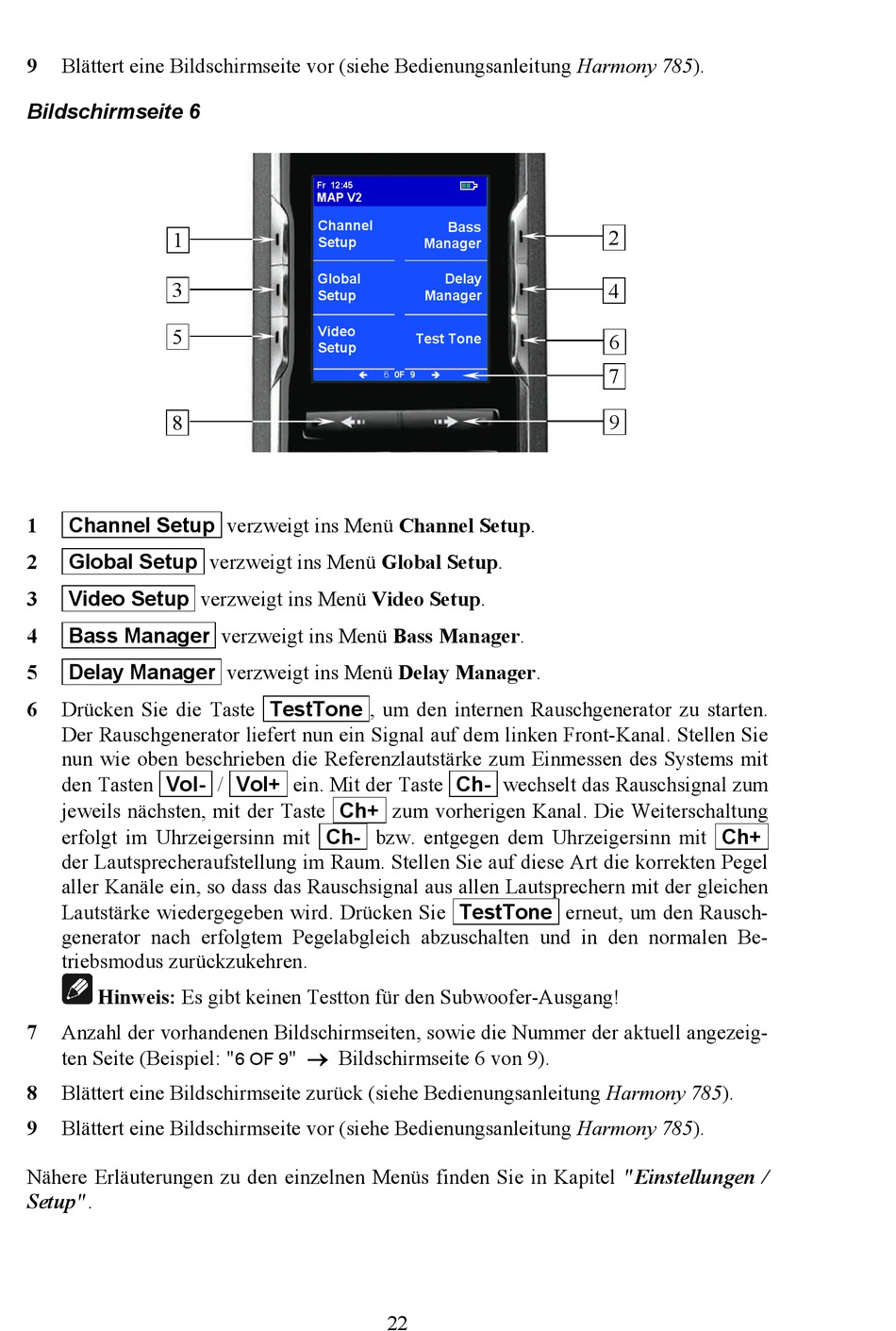

Bildschirmseite 6
1
3
5
8
1 Channel Setup verzweigt ins Menü Channel Setup.
2 Global Setup verzweigt ins Menü Global Setup.
3 Video Setup verzweigt ins Menü Video Setup.
4 Bass Manager verzweigt ins Menü Bass Manager.
Delay Manager verzweigt ins Menü Delay Manager.
5
Drücken Sie die Taste TestTone , um den internen Rauschgenerator zu starten.
6
Der Rauschgenerator liefert nun ein Signal auf dem linken Front-Kanal. Stellen Sie
nun wie oben beschrieben die Referenzlautstärke zum Einmessen des Systems mit
den Tasten Vol- / Vol+ ein. Mit der Taste Ch- wechselt das Rauschsignal zum
jeweils nächsten, mit der Taste Ch+ zum vorherigen Kanal. Die Weiterschaltung
erfolgt im Uhrzeigersinn mit Ch- bzw. entgegen dem Uhrzeigersinn mit Ch+
der Lautsprecheraufstellung im Raum. Stellen Sie auf diese Art die korrekten Pegel
aller Kanäle ein, so dass das Rauschsignal aus allen Lautsprechern mit der gleichen
Lautstärke wiedergegeben wird. Drücken Sie TestTone erneut, um den Rausch-
generator nach erfolgtem Pegelabgleich abzuschalten und in den normalen Be-
triebsmodus zurückzukehren.
Hinweis: Es gibt keinen Testton für den Subwoofer-Ausgang!
7 Anzahl der vorhandenen Bildschirmseiten, sowie die Nummer der aktuell angezeig-
ten Seite (Beispiel: "
8 Blättert eine Bildschirmseite zurück (siehe Bedienungsanleitung Harmony 785).
9 Blättert eine Bildschirmseite vor (siehe Bedienungsanleitung Harmony 785).
Nähere Erläuterungen zu den einzelnen Menüs finden Sie in Kapitel "Einstellungen /
Setup".
Fr 12:45
MAP V2
Channel
Setup
Global
Setup
Video
Setup
6 OF 9
ç
" ® Bildschirmseite 6 von 9).
6 OF 9
22
Bass
Manager
Delay
Manager
Test Tone
è
2
4
6
7
9
