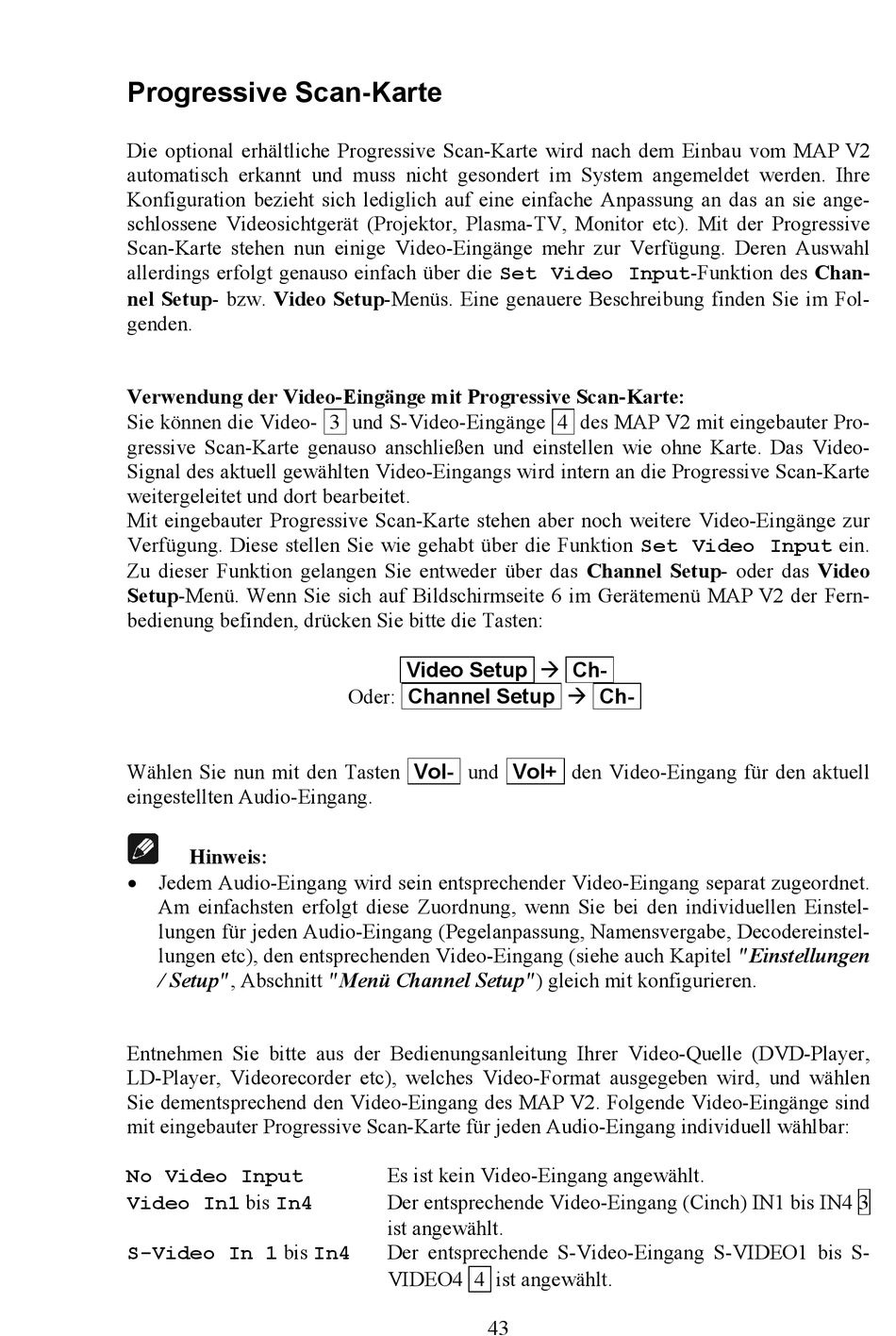

Progressive Scan-Karte - Audionet MAP V2 Bedienungsanleitung

Progressive Scan-Karte

Die optional erhältliche Progressive Scan-Karte wird nach dem Einbau vom MAP V2
automatisch erkannt und muss nicht gesondert im System angemeldet werden. Ihre
Konfiguration bezieht sich lediglich auf eine einfache Anpassung an das an sie ange-
schlossene Videosichtgerät (Projektor, Plasma-TV, Monitor etc). Mit der Progressive
Scan-Karte stehen nun einige Video-Eingänge mehr zur Verfügung. Deren Auswahl
allerdings erfolgt genauso einfach über die Set Video Input-Funktion des Chan-
nel Setup- bzw. Video Setup-Menüs. Eine genauere Beschreibung finden Sie im Fol-
genden.
Verwendung der Video-Eingänge mit Progressive Scan-Karte:
Sie können die Video- 3 und S-Video-Eingänge 4 des MAP V2 mit eingebauter Pro-
gressive Scan-Karte genauso anschließen und einstellen wie ohne Karte. Das Video-
Signal des aktuell gewählten Video-Eingangs wird intern an die Progressive Scan-Karte
weitergeleitet und dort bearbeitet.
Mit eingebauter Progressive Scan-Karte stehen aber noch weitere Video-Eingänge zur
Verfügung. Diese stellen Sie wie gehabt über die Funktion Set Video Input ein.
Zu dieser Funktion gelangen Sie entweder über das Channel Setup- oder das Video
Setup-Menü. Wenn Sie sich auf Bildschirmseite 6 im Gerätemenü MAP V2 der Fern-
bedienung befinden, drücken Sie bitte die Tasten:
Wählen Sie nun mit den Tasten Vol- und Vol+ den Video-Eingang für den aktuell
eingestellten Audio-Eingang.
Hinweis:
· Jedem Audio-Eingang wird sein entsprechender Video-Eingang separat zugeordnet.
Am einfachsten erfolgt diese Zuordnung, wenn Sie bei den individuellen Einstel-
lungen für jeden Audio-Eingang (Pegelanpassung, Namensvergabe, Decodereinstel-
lungen etc), den entsprechenden Video-Eingang (siehe auch Kapitel "Einstellungen
/ Setup", Abschnitt "Menü Channel Setup") gleich mit konfigurieren.
Entnehmen Sie bitte aus der Bedienungsanleitung Ihrer Video-Quelle (DVD-Player,
LD-Player, Videorecorder etc), welches Video-Format ausgegeben wird, und wählen
Sie dementsprechend den Video-Eingang des MAP V2. Folgende Video-Eingänge sind
mit eingebauter Progressive Scan-Karte für jeden Audio-Eingang individuell wählbar:
No Video Input
Video In1 bis In4
S-Video In 1 bis In4
Video Setup à Ch-
Oder: Channel Setup à Ch-
Es ist kein Video-Eingang angewählt.
Der entsprechende Video-Eingang (Cinch) IN1 bis IN4 3
ist angewählt.
Der entsprechende S-Video-Eingang S-VIDEO1 bis S-
VIDEO4 4 ist angewählt.
43
