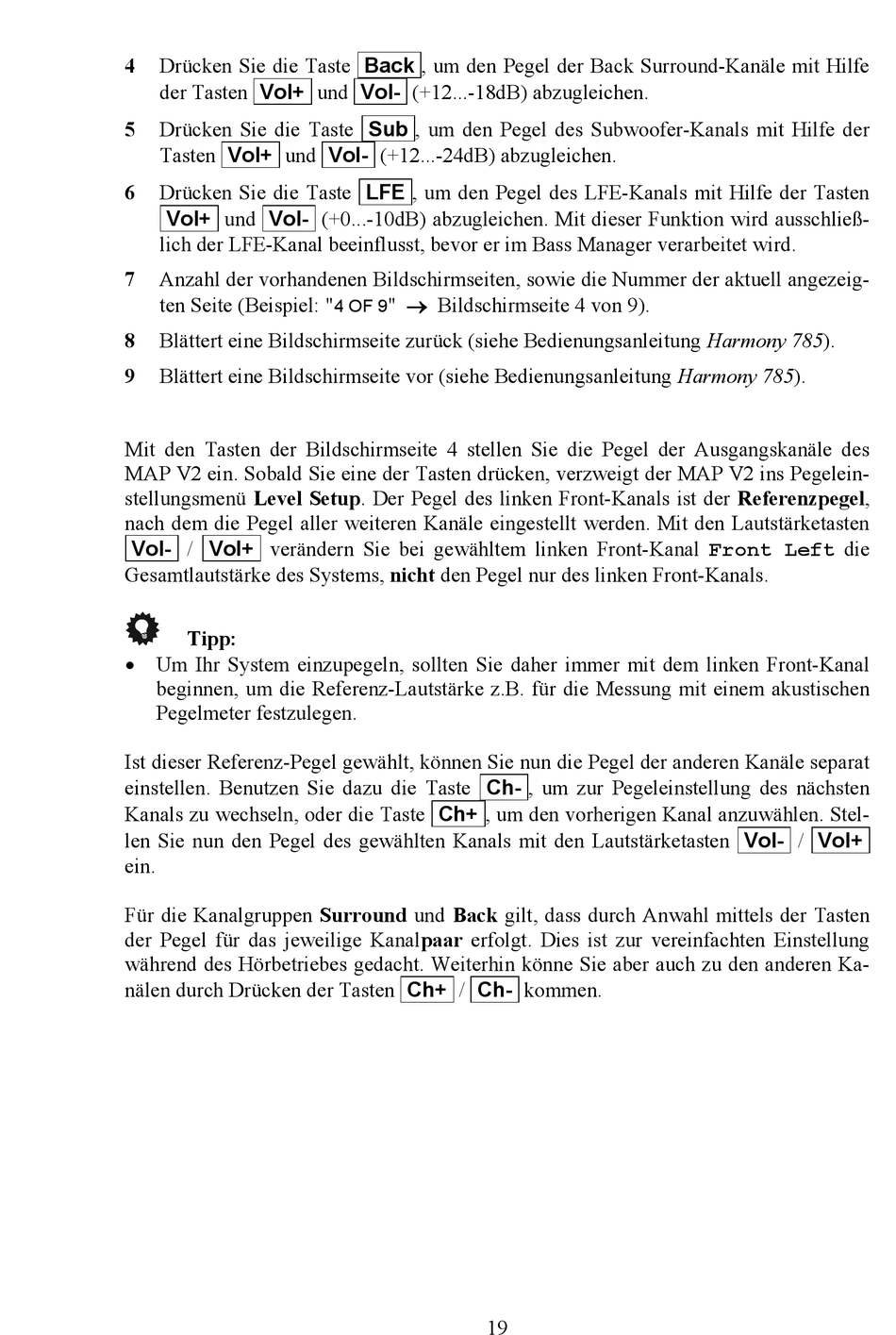

Audionet MAP V2 Bedienungsanleitung Seite 19

4 Drücken Sie die Taste Back , um den Pegel der Back Surround-Kanäle mit Hilfe
der Tasten Vol+ und Vol- (+12...-18dB) abzugleichen.
5 Drücken Sie die Taste Sub , um den Pegel des Subwoofer-Kanals mit Hilfe der
Tasten Vol+ und Vol- (+12...-24dB) abzugleichen.
6 Drücken Sie die Taste LFE , um den Pegel des LFE-Kanals mit Hilfe der Tasten
Vol+ und Vol- (+0...-10dB) abzugleichen. Mit dieser Funktion wird ausschließ-
lich der LFE-Kanal beeinflusst, bevor er im Bass Manager verarbeitet wird.
7 Anzahl der vorhandenen Bildschirmseiten, sowie die Nummer der aktuell angezeig-
ten Seite (Beispiel: "
8 Blättert eine Bildschirmseite zurück (siehe Bedienungsanleitung Harmony 785).
9 Blättert eine Bildschirmseite vor (siehe Bedienungsanleitung Harmony 785).
Mit den Tasten der Bildschirmseite 4 stellen Sie die Pegel der Ausgangskanäle des
MAP V2 ein. Sobald Sie eine der Tasten drücken, verzweigt der MAP V2 ins Pegelein-
stellungsmenü Level Setup. Der Pegel des linken Front-Kanals ist der Referenzpegel,
nach dem die Pegel aller weiteren Kanäle eingestellt werden. Mit den Lautstärketasten
Vol- / Vol+ verändern Sie bei gewähltem linken Front-Kanal Front Left die
Gesamtlautstärke des Systems, nicht den Pegel nur des linken Front-Kanals.
Tipp:
· Um Ihr System einzupegeln, sollten Sie daher immer mit dem linken Front-Kanal
beginnen, um die Referenz-Lautstärke z.B. für die Messung mit einem akustischen
Pegelmeter festzulegen.
Ist dieser Referenz-Pegel gewählt, können Sie nun die Pegel der anderen Kanäle separat
einstellen. Benutzen Sie dazu die Taste Ch- , um zur Pegeleinstellung des nächsten
Kanals zu wechseln, oder die Taste Ch+ , um den vorherigen Kanal anzuwählen. Stel-
len Sie nun den Pegel des gewählten Kanals mit den Lautstärketasten Vol- / Vol+
ein.
Für die Kanalgruppen Surround und Back gilt, dass durch Anwahl mittels der Tasten
der Pegel für das jeweilige Kanalpaar erfolgt. Dies ist zur vereinfachten Einstellung
während des Hörbetriebes gedacht. Weiterhin könne Sie aber auch zu den anderen Ka-
nälen durch Drücken der Tasten Ch+ / Ch- kommen.
" ® Bildschirmseite 4 von 9).
4 OF 9
19
