Audionet MAP V2 Bedienungsanleitung Seite 44

YUV Video In
RGB Video In
RGB+sog Video In
Hinweis:
· Der Betrieb einer Video-Quelle an der Progressive Scan-Karte des MAP V2 ist nur
möglich, wenn die Video-Ausgabe der Quelle nach dem Zeilensprung- oder Interla-
ced-Verfahren erfolgt.

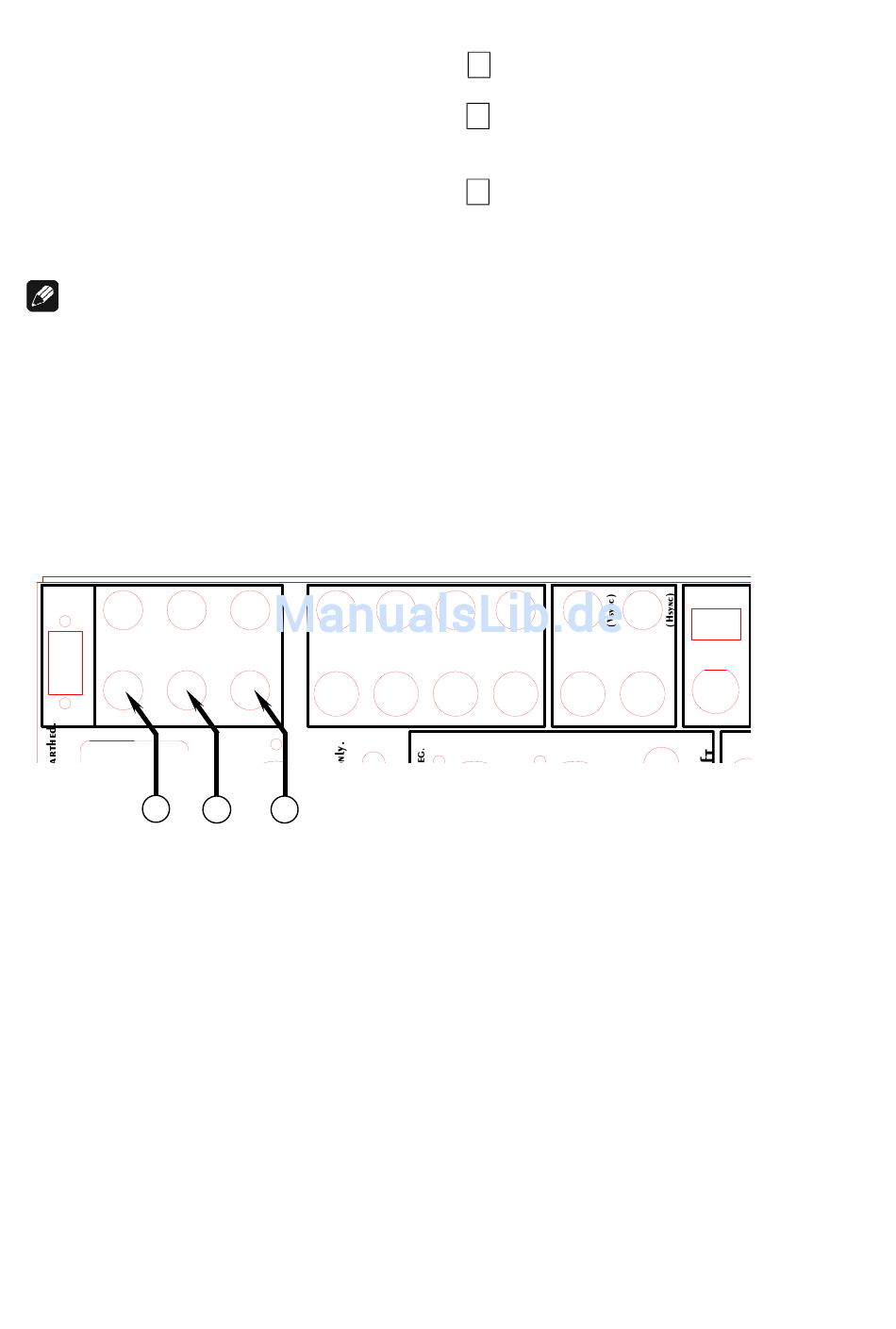

Anschlussschema YUV Video In:
Falls Ihre Video-Quelle einen Componenten- oder YUV-Video-Ausgang hat, schließen
Sie die drei Signalleitungen Y, U und V bitte wie folgt an den MAP V2 an:
VGA
OUT OUT
Y/R C
/G
R
OUT IN IN
Y
vom Ausgang der Video Quelle
Der Video-Eingang 2 wird für YUV-Signale benutzt
(Anschlussschema siehe unten).
Der Video-Eingang 2 wird für RGB-Signale benutzt.
Die Sync-Signale werden separat geführt (Anschluss-
schema siehe unten).
Der Video-Eingang 2 wird für RGB-Signale benutzt.
Die Sync-Signale liegen mit auf der Grün-Leitung: sog
= Sync On Green (Anschlussschema siehe unten).
OUT
IN 1
C /B
B
IN
S-VIDEO 1 S-VIDEO 2
U V
IN 2 IN 3 IN 4
VIDEO IN
S-VIDEO 3 S-VIDEO 4
ANALOG OUTPUTS
44
OPTICAL
OUT 1 OUT 2
VIDEO OUT
DIGITAL
OUT
(OSD)
S-VIDEO 1 S-VIDEO 2
monitor
