Audionet MAP V2 Bedienungsanleitung Seite 17

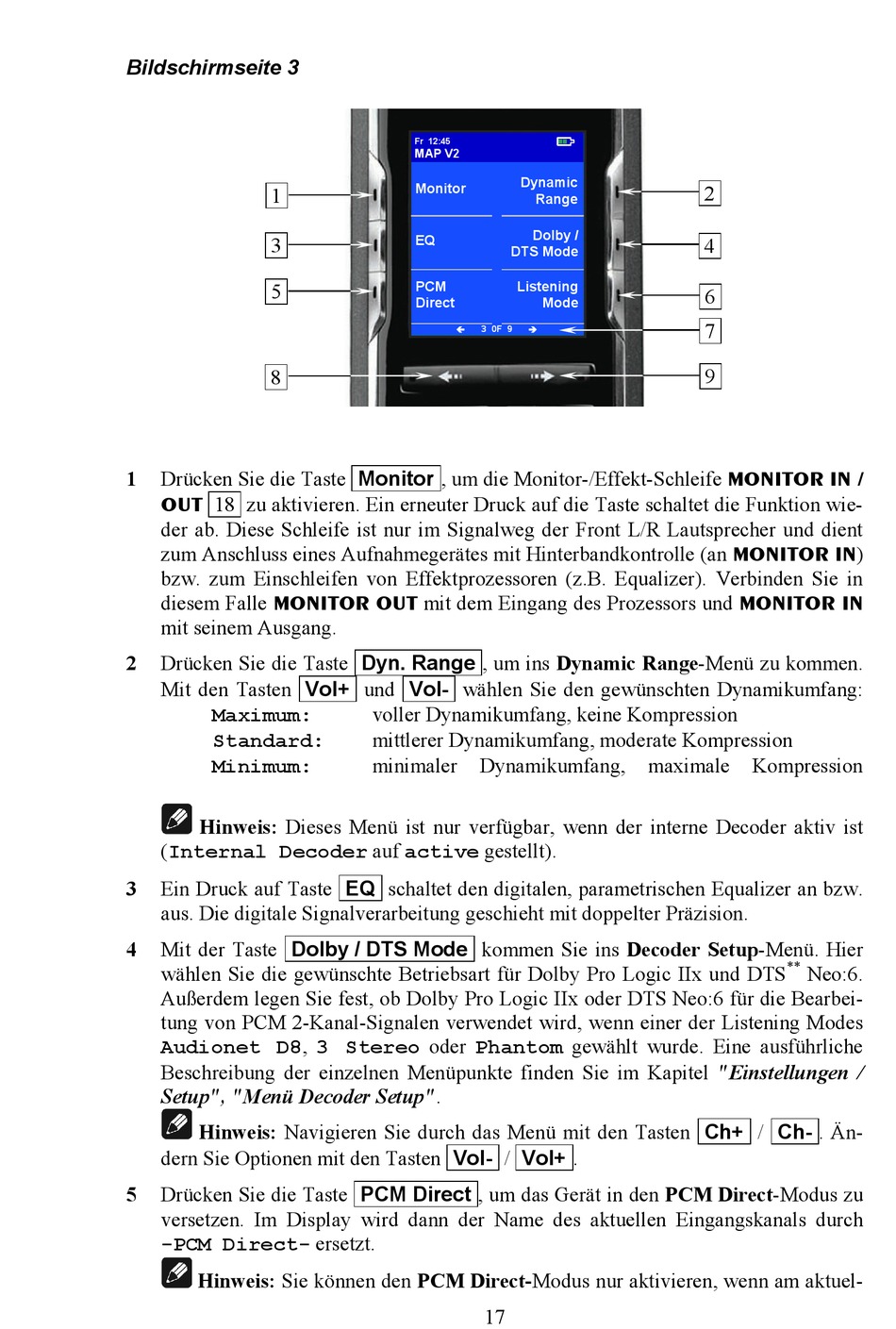

Bildschirmseite 3
1
3
5
8
1 Drücken Sie die Taste Monitor , um die Monitor-/Effekt-Schleife MONITOR IN /
OUT 18 zu aktivieren. Ein erneuter Druck auf die Taste schaltet die Funktion wie-
der ab. Diese Schleife ist nur im Signalweg der Front L/R Lautsprecher und dient
zum Anschluss eines Aufnahmegerätes mit Hinterbandkontrolle (an MONITOR IN)
bzw. zum Einschleifen von Effektprozessoren (z.B. Equalizer). Verbinden Sie in
diesem Falle MONITOR OUT mit dem Eingang des Prozessors und MONITOR IN
mit seinem Ausgang.
2 Drücken Sie die Taste Dyn. Range , um ins Dynamic Range-Menü zu kommen.
Mit den Tasten Vol+ und Vol- wählen Sie den gewünschten Dynamikumfang:
Maximum:
Standard:
Minimum:
Hinweis: Dieses Menü ist nur verfügbar, wenn der interne Decoder aktiv ist
(Internal Decoder auf active gestellt).
3 Ein Druck auf Taste EQ schaltet den digitalen, parametrischen Equalizer an bzw.
aus. Die digitale Signalverarbeitung geschieht mit doppelter Präzision.
4 Mit der Taste Dolby / DTS Mode kommen Sie ins Decoder Setup-Menü. Hier
wählen Sie die gewünschte Betriebsart für Dolby Pro Logic IIx und DTS
Außerdem legen Sie fest, ob Dolby Pro Logic IIx oder DTS Neo:6 für die Bearbei-
tung von PCM 2-Kanal-Signalen verwendet wird, wenn einer der Listening Modes
Audionet D8, 3 Stereo oder Phantom gewählt wurde. Eine ausführliche
Beschreibung der einzelnen Menüpunkte finden Sie im Kapitel "Einstellungen /
Setup", "Menü Decoder Setup".
Hinweis: Navigieren Sie durch das Menü mit den Tasten Ch+ / Ch- . Än-
dern Sie Optionen mit den Tasten Vol- / Vol+ .
5 Drücken Sie die Taste PCM Direct , um das Gerät in den PCM Direct-Modus zu
versetzen. Im Display wird dann der Name des aktuellen Eingangskanals durch
-PCM Direct- ersetzt.
Hinweis: Sie können den PCM Direct-Modus nur aktivieren, wenn am aktuel-
Fr 12:45
MAP V2
Dynamic
Monitor
Range
Dolby /
EQ
DTS Mode
PCM Listening
Direct
ç 3 OF 9 è
voller Dynamikumfang, keine Kompression
mittlerer Dynamikumfang, moderate Kompression
minimaler Dynamikumfang,
17
2
4
6
Mode
7
9
maximale Kompression
**
Neo:6.
