Installation
3.
Die Kabelführung schließen. Sie muss sicher im Arretierwinkel (1) einrasten.
Die Profilkante (2) des Flachkabels befindet sich über den zwei Verpolungsschutzen. Die
Metalldorne berühren die Litzen in dem Flachkabel.

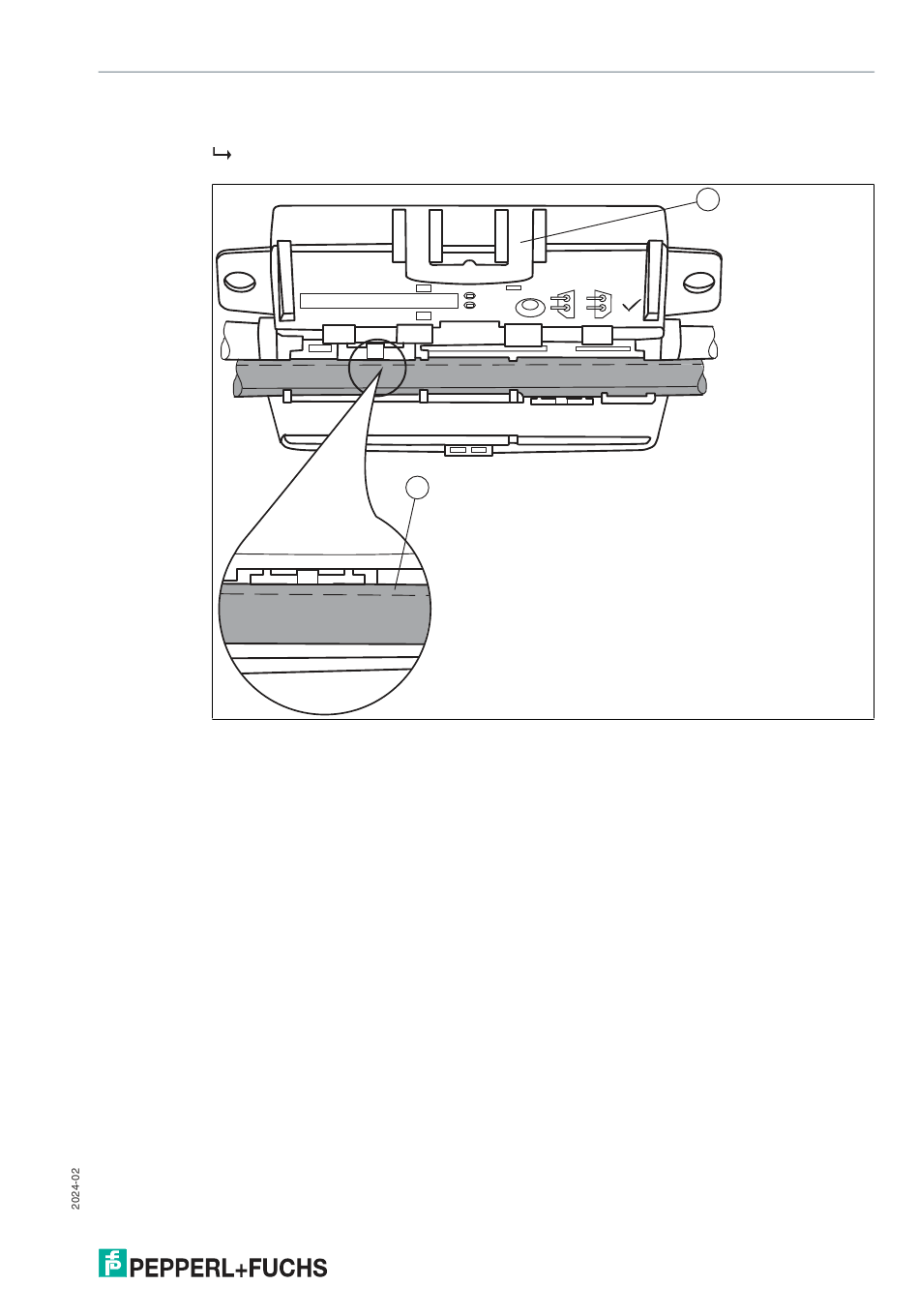

Abbildung 3.3
2
Anschließen des Flachkabels auf der breiten Seite (Profilkante als gepunktete Linie
dargestellt)
