ICA-8IO-4M4-G20-IO-P14
Produktbeschreibung

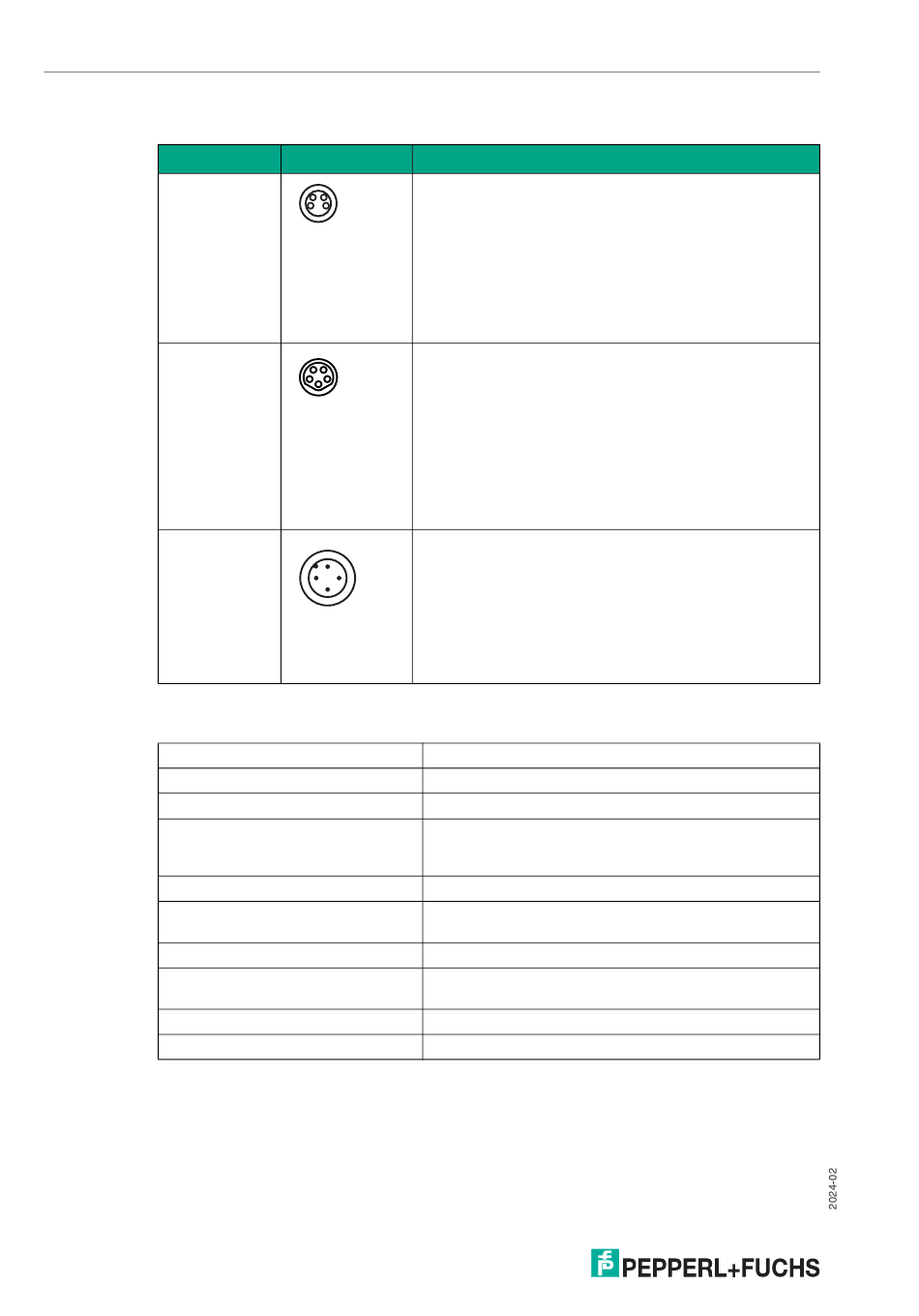

Steckerbelegung
Anschluss für Steckverbinder Steckertyp/Steckerbelegung
Ein-/Ausgänge
Motor
IO-Link
2.5 Schnittstelleneigenschaften
Schnittstellentyp
IO-Link-Version
Geräteprofil
Prozessdaten
Hersteller-ID
Geräte-ID
Datentransferrate
Min. Zykluszeit
SIO Mode-Unterstützung
Kompatibler Masterport-Typ
12
Eingang: LF004-GS1-A gemäß
4 2
IEC/EN 61076-2-104
3 1
M8, 4-polig, Buchse, Überwurfmutter, A-kodiert
Passender Gegenstecker: LM004-Gx1-A oder ähnlich
1: V+ Sensorversorgung
2: IO2, IO4, IO6, IO8
3: V- Sensorversorgung
4: IO1, IO3, IO5, IO7
Motor: NF005-SS1-B gemäß
4 2
IEC/EN 61076-2-104
3 1 M8, 5-polig, Buchse, Rastverriegelung, B-kodiert
5
Passender Gegenstecker: NM005-Sx1-B oder ähnlich
1: MOT+ Motorversorgung
2: DIR Drehrichtung
3: MOT- (=PWR-) Motorversorgung
4: ERROR Motorstörung
5: SPEED Geschwindigkeitssignal
IO-Link: Style LM
1
gem. EN 61076-2-101
M12, 4-polig, Stecker, Schraubverriegelung, A-kodiert
2 4
Passender Gegenstecker: Style LF oder ähnlich
3
1: L+
2: n.c.
3: L-
4: Q/C
IO-Link
1.1
Identifikation und Diagnose - I&D
8 Byte Eingänge (STD/EXT)
6 Byte Ausgänge (STD)
18 Byte Ausgänge (EXT)
1 (0x0001)
984068 (0x0F0404) (STD) - default
984067 (0x0F0403) (EXT)
COM3 (230,4 kbits/s)
1,2 ms (STD)
2 ms (EXT)
nein
Class A
