ICA-8IO-4M4-G20-IO-P14
Installation
4.

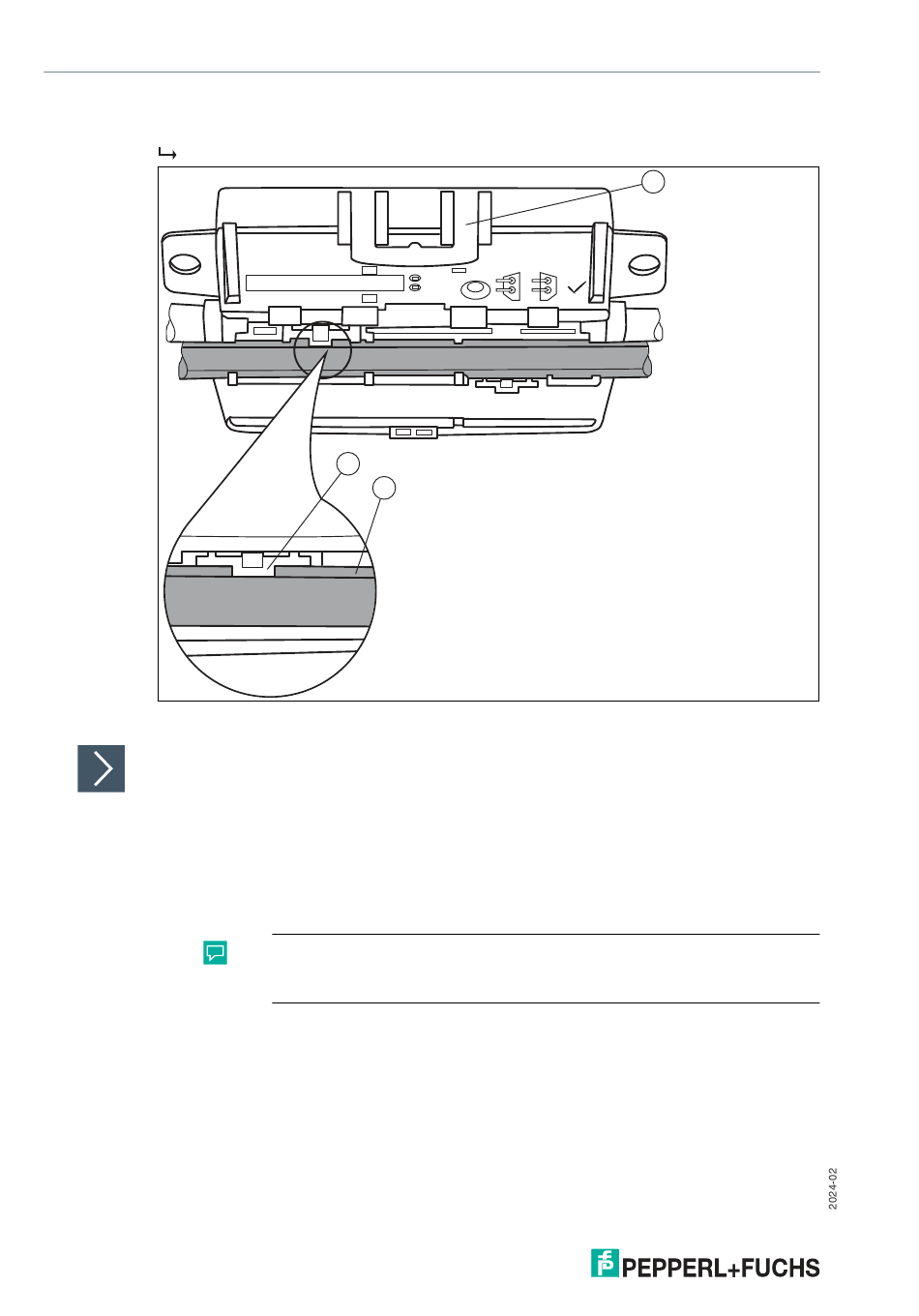

Die Kabelführung schließen. Sie muss sicher im Arretierwinkel (1) einrasten.
Die Metalldorne berühren die Litzen im Flachkabel.
Abbildung 3.2
Anschließen des Flachkabels auf der breiten Seite
Die Profilkante ist von oben nicht sichtbar. Zur Orientierung in der Abbildung unten wird die
Kante als verdeckte Kante mit einer gepunkteten Linie dargestellt.
1.
Die Kabelführung öffnen. Dazu den Arretierwinkel (1) leicht zur Seite schieben.
2.
Das schwarze PWR-Flachkabel mit der Profilkante (2) zum Motorsteuermodul in die untere
Führung einstecken (siehe die Kennzeichnung "24V / 48V Power" auf dem Modul).
16
2
3
Anschließen von Flachkabel auf der Schmalseite
Tipp
Für ein einfacheres Schließen der Kabelführung die Montagehilfe VAZ-G20-
MH verwenden.
1
