ICA-8IO-4M4-G20-IO-P14
Installation
3 Installation
3.1 Lagerung und Transport
Bewahren Sie die Originalverpackung auf. Lagern oder transportieren Sie das Gerät immer in
der Originalverpackung.
Lagern Sie das Gerät immer in trockener und sauberer Umgebung. Beachten Sie die zulässi-
gen Umgebungsbedingungen, siehe Datenblatt.
3.2 Auspacken
Prüfen Sie das Produkt beim Auspacken auf Beschädigungen. Benachrichtigen Sie im Falle
eines Sachschadens Post bzw. Spediteur und verständigen Sie den Lieferanten.
Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu einem späteren Zeit-
punkt eingelagert oder verschickt werden muss.
Bei Fragen wenden Sie sich bitte an Pepperl+Fuchs.
3.3 Montage

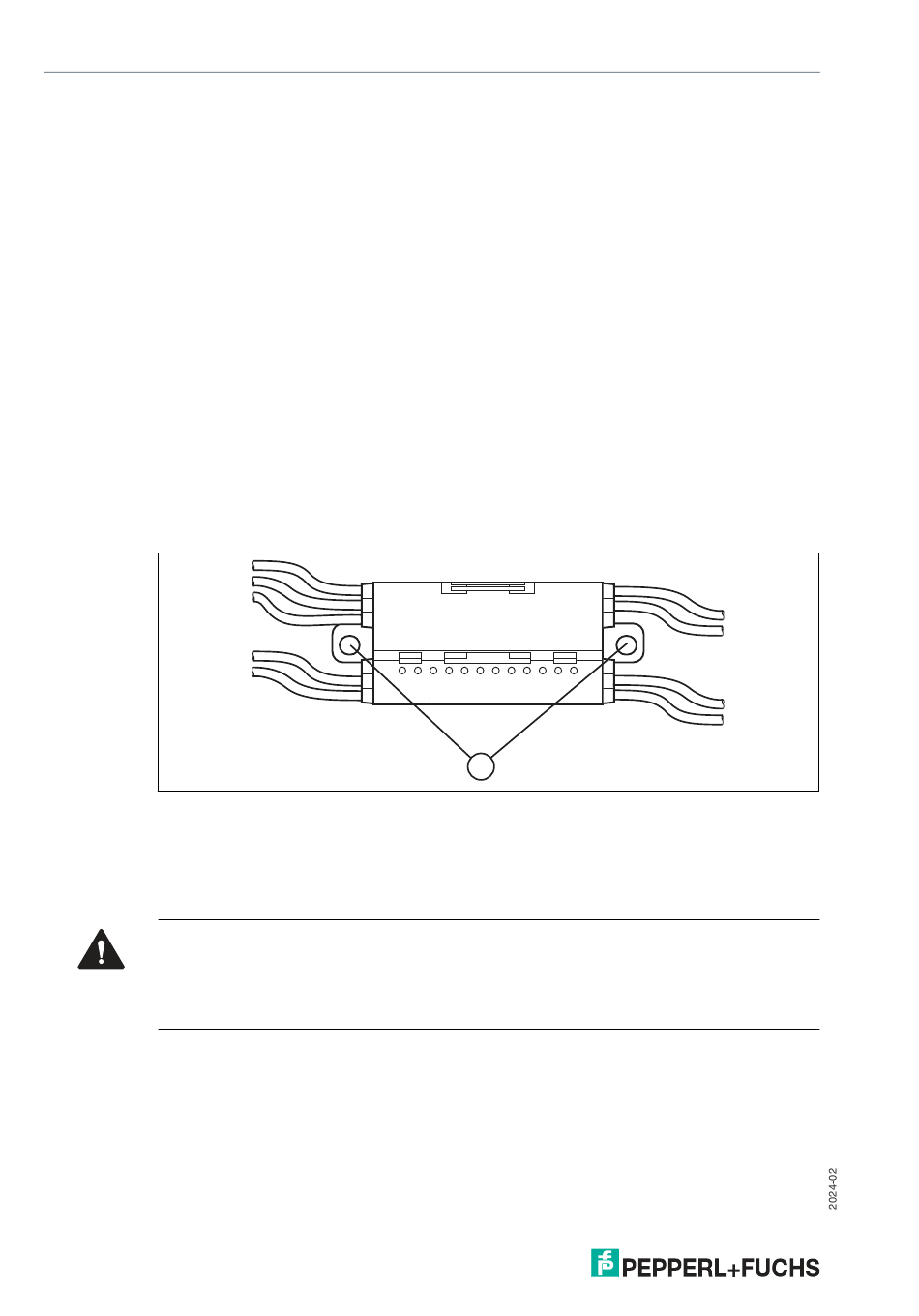

Montieren Sie das Gerät mit beiden Laschen (1) auf einem festen zusammenhängenden
Untergrund.
Abbildung 3.1
3.4 Anschließen des Hilfsstrom-Flachkabels
Das Motorsteuermodul ist über das schwarze oder graue Flachkabel mit der PWR-Hilfsstrom-
versorgung verbunden. Die zulässige Hilfsspannung beträgt 18 V bis 56 V.
Warnung!
Passende Hilfsspannung
Wählen Sie eine zu den Motorrollen passende Hilfsspannung. Das Motorsteuermodul kann mit
24 V und mit 48 V betrieben werden. Motorrollen sind nur für eine der beiden Spannungen aus-
gelegt. Eine ungeeignete Hilfsspannung kann bei Motorrollen zu Schäden führen!
Der Kontakt zwischen dem Motorsteuermodul und Flachkabeln wird über zwei Metalldorne
hergestellt und nutzt Isolierungsdurchstechtechnik. Das Flachkabel wird durch eine Kabelfüh-
rung mit Scharnieren geführt. Im geschlossenen Zustand ist die Kabelführung mit einem Arre-
tierwinkel verriegelt und kann ohne Werkzeug wieder geöffnet werden.
14
Montagelaschen (1)
