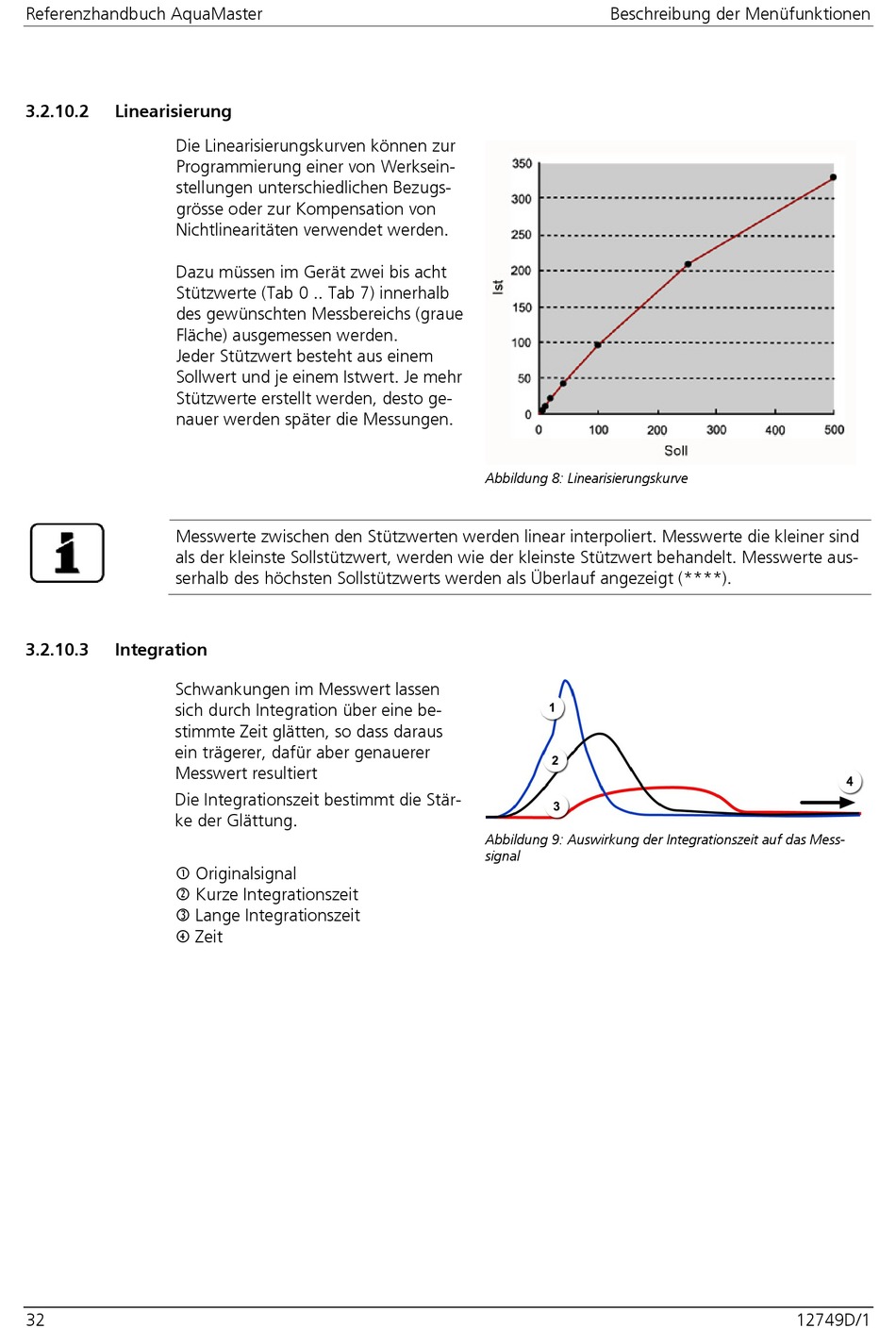

3.2.10.2 Linearisierung
Pos : 154 /Menüs/Ser vic emenüs/M ess kanäle/AM /Li nearisier ung detailli ert AM @ 1\mod_1367225889372_6.doc x @ 11607 @ @ 1
Die Linearisierungskurven können zur
Programmierung einer von Werksein-
stellungen unterschiedlichen Bezugs-
grösse oder zur Kompensation von
Nichtlinearitäten verwendet werden.
Dazu müssen im Gerät zwei bis acht
Stützwerte (Tab 0 .. Tab 7) innerhalb
des gewünschten Messbereichs (graue
Fläche) ausgemessen werden.
Jeder Stützwert besteht aus einem
Sollwert und je einem Istwert. Je mehr
Stützwerte erstellt werden, desto ge-
nauer werden später die Messungen.
Messwerte zwischen den Stützwerten werden linear interpoliert. Messwerte die kleiner sind
als der kleinste Sollstützwert, werden wie der kleinste Stützwert behandelt. Messwerte aus-
serhalb des höchsten Sollstützwerts werden als Überlauf angezeigt (****).
Pos : 155 /Menüs/Ser vic emenüs/M ess kanäle/Titel 3_ Integration @ 1\mod_1367227343445_6.doc x @ 11619 @ 4 @ 1
3.2.10.3 Integration
Pos : 156 /Menüs/Ser vic emenüs/M ess kanäle/Integrati on detailliert @ 1\mod_1367226425732_6.doc x @ 11613 @ @ 1
Schwankungen im Messwert lassen
sich durch Integration über eine be-
stimmte Zeit glätten, so dass daraus
ein trägerer, dafür aber genauerer
Messwert resultiert
Die Integrationszeit bestimmt die Stär-
ke der Glättung.
 Originalsignal
 Kurze Integrationszeit
 Lange Integrationszeit
 Zeit
32
Beschreibung der Menüfunktionen
Abbildung 8: Linearisierungskurve
Abbildung 9: Auswirkung der Integrationszeit auf das Mess-
signal
