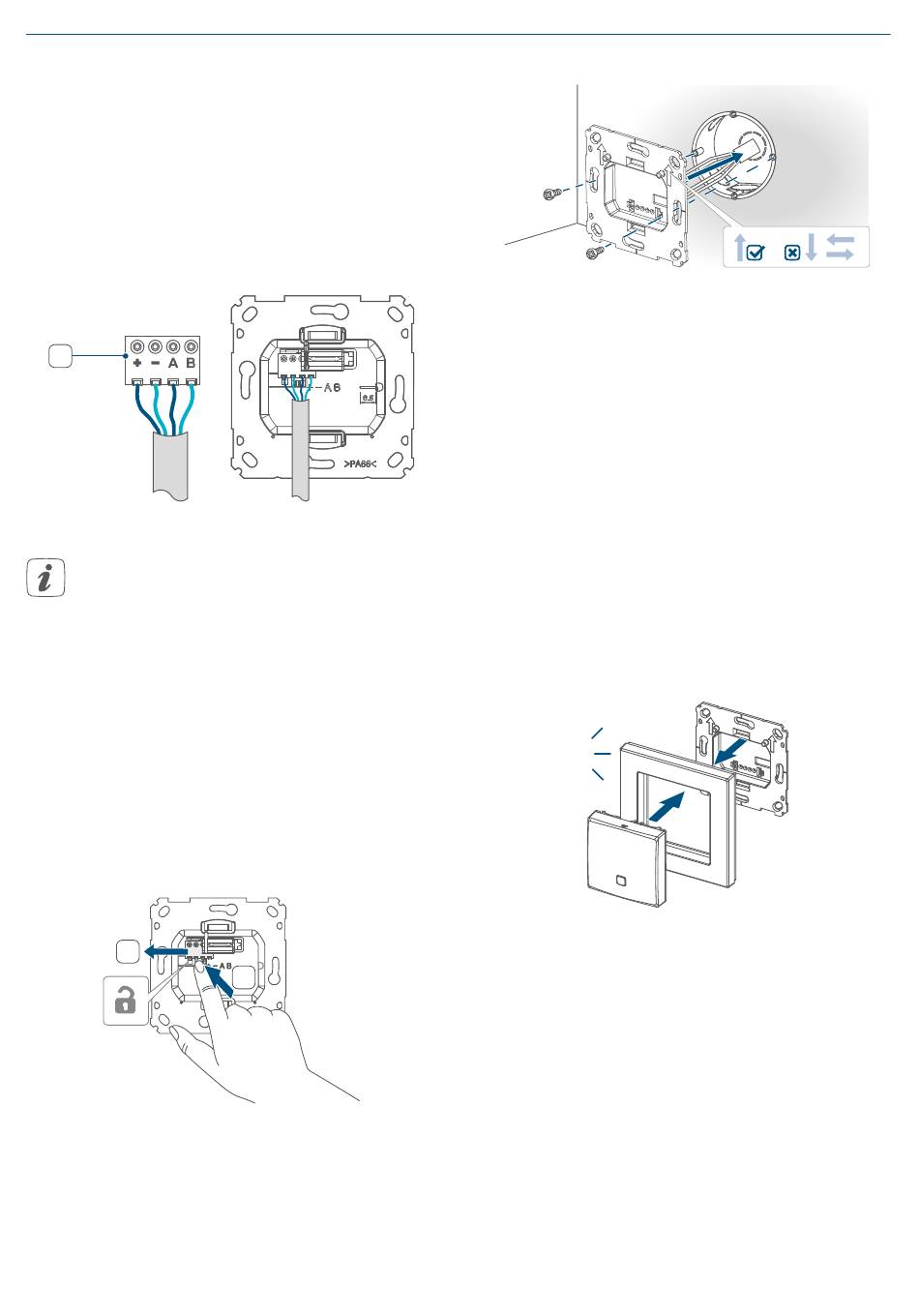

Inbetriebnahme
• Schließen Sie den Homematic IP
Wired Bus an die Busanschluss-
klemmen (E) an. Zum Anschließen
und Lösen der einzelnen Adern
betätigen sie den orangen Betäti-
gungsdrücker mit Hilfe eines klei-
nen Schraubendrehers.
E
Abbildung 3
Um den Anschluss an die Klem-
men zu erleichtern, kann die grü-
ne Push-in-Klemme aus dem
Gerät entnommen werden. Dazu
lösen Sie die Montageplatte, drü-
cken die Verriegelung auf der
Rückseite neben dem Schloss-
Symbol ein und schieben die
Klemme zur Seite aus der Monta-
geplatte heraus.
2
Abbildung 4
• Setzen Sie die Montageplatte (D) in
die Unterputzdose und befestigen
Sie diese anschließend mittels der
mitgelieferten Schrauben an der
Unterputzdose.
1
Abbildung 5
• Setzen Sie den Rahmen Ihrer vor-
handenen Schalterserie oder den
mitgelieferten Wechselrahmen (A)
auf die Montageplatte auf.
• Setzen Sie die Elektronikeinheit (B)
des Temperatur- und Luftfeuch-
tigkeitssensors in den Rahmen ein,
indem Sie die Verbindungsstifte (F)
in die dafür vorgesehene Halterung
der Montageplatte vollständig ein-
rasten.
click
Abbildung 6
7
