Wartung und Instandsetzung
7.6.1
Siebfilter
Der Siebfilter ist monatlich, abhängig von der Verunreinigung des abgesaugten Mediums auch öfter, durch
Auswaschen bzw. Ausblasen zu reinigen oder zu ersetzen.
D
Saugflansch
f
Siebfilter
1

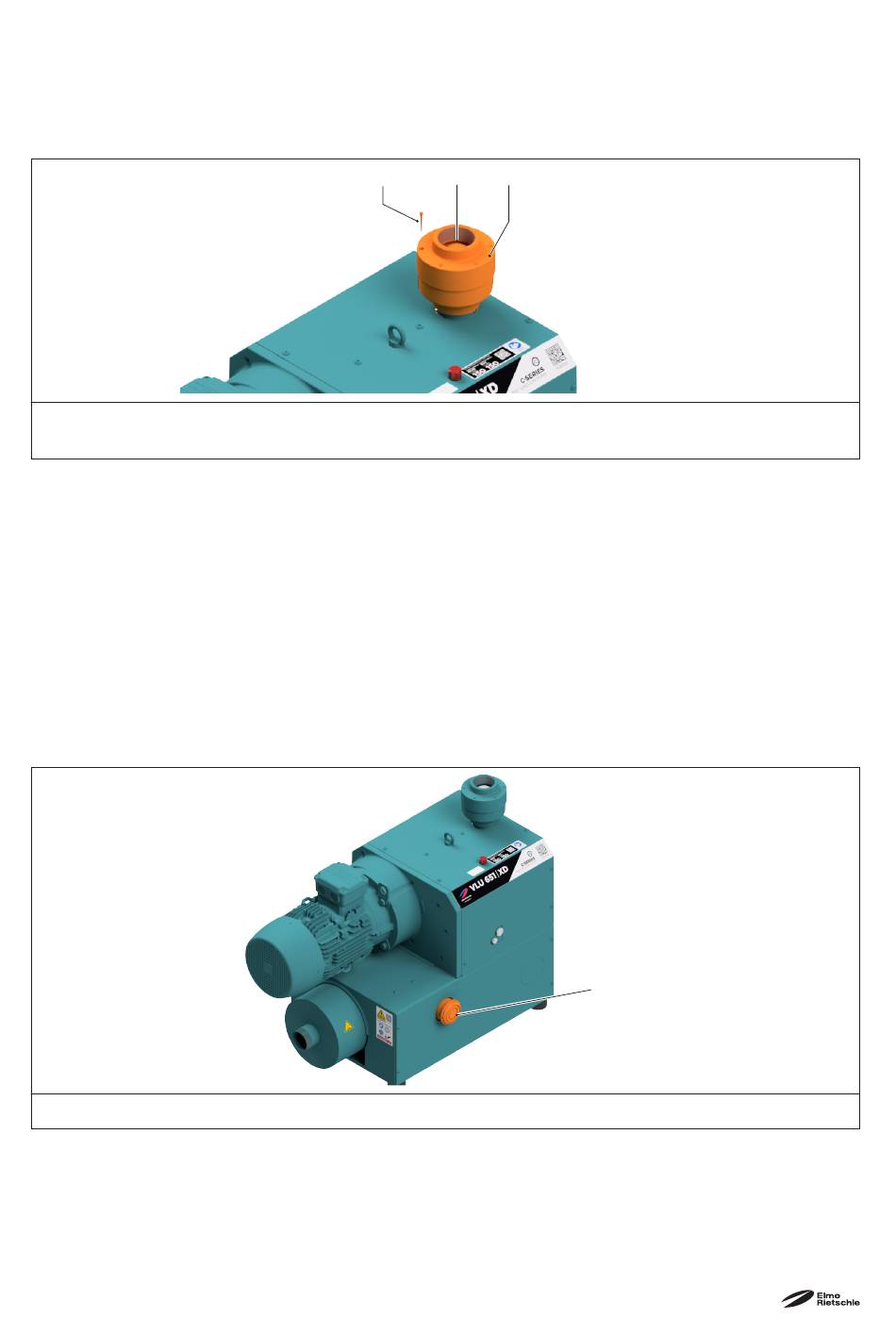

Abb. 6 Siebfilter
a) Maschine ausschalten, gegen Wiedereinschalten sichern und auf Atmosphärendruck belüften. Maschine
abkühlen lassen.
b) Saugflansch (Abb. 6/D) nach Lösen der Schrauben (Abb. 6/s
c) Siebfilter (Abb. 6/f
1
reinigen Sie es bei Bedarf.
d) Saugflansch (Abb. 6/D) wieder montieren und Schrauben (Abb. 6/s
7.6.2
Filterschalldämpfer
Die Filterpatrone des Filterschalldämpfers ist monatlich, abhängig von der Verunreinigung der angesaugten
Umgebungsluft auch öfter, durch Ausblasen von innen nach außen zu reinigen. Trotz Reinigen des Filters
wird sich dessen Abscheidungsgrad zunehmend verschlechtern. Deshalb sollte der Filter halbjährlich
erneuert werden.
f
Filterschalldämpfer
3
Abb. 7 Filterschalldämpfer
a) Maschine abschalten, auf Atmosphärendruck bringen und Pumpe abkühlen lassen.
b) Deckel des Filterschalldämpfers (Abb. 7/f
c) Filterpatrone aus dem Filtern entnehmen und reinigen bzw. austauschen.
d) Filterpatrone wieder einsetzen und Schalldämpfer mit dem Deckel verschließen.
28
|
www.elmorietschle.com © Gardner Denver Schopfheim GmbH
) reinigen. Überprüfen Sie auch das Rückschlagventil auf Verunreinigungen und
f
D
s
1
1
s
Schrauben
1
) abnehmen.
1
) abnehmen.
3
) anziehen. Anzugsmoment: 10 Nm.
1
f
3
