Fronius TransTig 800 Job Bedienungsanleitung Seite 71

WIG-Betriebsarten
Sicherheit
Gefahr durch Fehlbedienung.
Schwerwiegende Personen- und Sachschäden möglich.
▶
▶
Die Angaben über Einstellung, Stellbereich und Maßeinheiten der verfügbaren
Parameter dem Abschnitt „Das Setup-Menü" entnehmen.

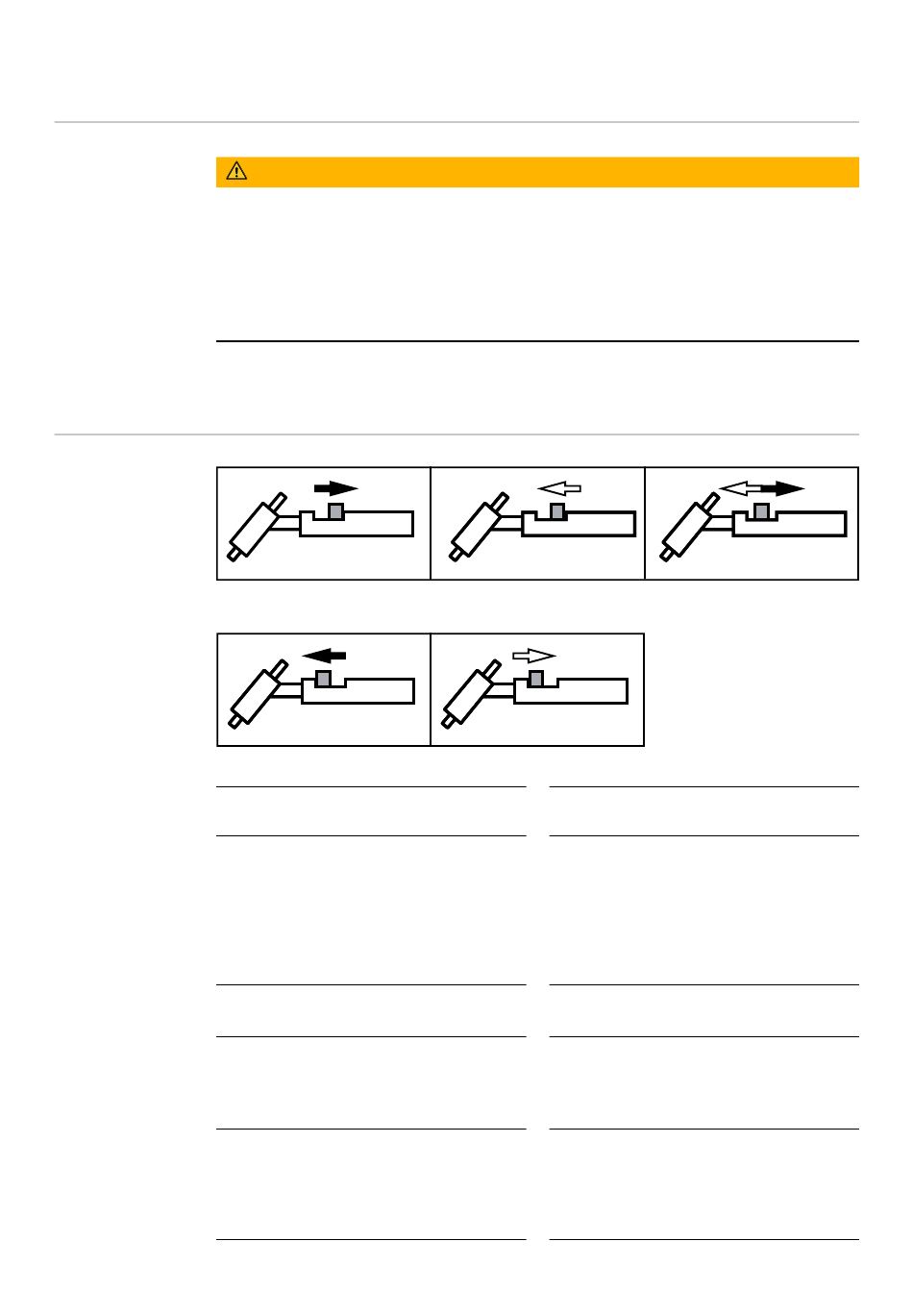

Symbolik und
Erklärung
Brennertaste zurückziehen und halten | Brennertaste loslassen | Brennertaste kurz zurückziehen (<
0,5 s)
Brennertaste vordrücken und halten | Brennertaste loslassen
GPr
Gas-Vorströmzeit
I
Startstrom-Phase: vorsichtiges
Erwärmen mit geringem
Schweißstrom, um den Zusatz-Werk-
stoff korrekt zu positionieren
t
Startstrom-Dauer
t
Up-Slope Phase: kontinuierliche
Erhöhung des Startstromes auf den
Hauptstrom (Schweißstrom) I
I
Hauptstrom-Phase (Schweißstrom-
Phase): gleichmäßige Temperaturein-
bringung in das durch vorlaufende
Wärme erhitzte Grundmaterial
WARNUNG!
Beschriebene Funktionen erst anwenden, wenn diese Bedienungsanleitung
vollständig gelesen und verstanden wurde.
Beschriebene Funktionen erst anwenden, wenn sämtliche Bedienungsanlei-
tungen der Systemkomponenten, insbesondere Sicherheitsvorschriften
vollständig gelesen und verstanden wurden!
S
S
up
1
SPt
Punktierzeit
I
E
Endstrom-Phase: zur Vermeidung ei-
ner örtlichen Überhitzung des
Grundmateriales durch Wärmestau
am Schweißende. Ein mögliches
Durchfallen der Schweißnaht wird
verhindert.
t
E
Endstrom-Dauer
t
down
Down-Slope Phase: kontinuierliche
Absenkung des Schweißstromes auf
den Endkrater-Strom
1
I
2
Absenkstrom-Phase: Zwischenab-
senkung des Schweißstromes zur
Vermeidung einer örtlichen Überhit-
zung des Grundmateriales
