Fronius TransTig 800 Job Bedienungsanleitung Seite 63

Phasenleiter und Schutzleiter des Netzkabels mit Adern-Endhülsen verse-
3
hen, Adern-Endhülsen mittels Krimpzange fixieren
VORSICHT!
Gefahr von Kurzschlüssen!
Werden keine Adern-Endhülsen verwendet, besteht die Gefahr von Kurz-
schlüssen zwischen den Phasenleitern oder zwischen Phasenleitern und
Schutzleiter.
▶
Alle Phasenleiter sowie den Schutzleiter des abisolierten Netzkabels mit
Adern-Endhülsen versehen.
7
5

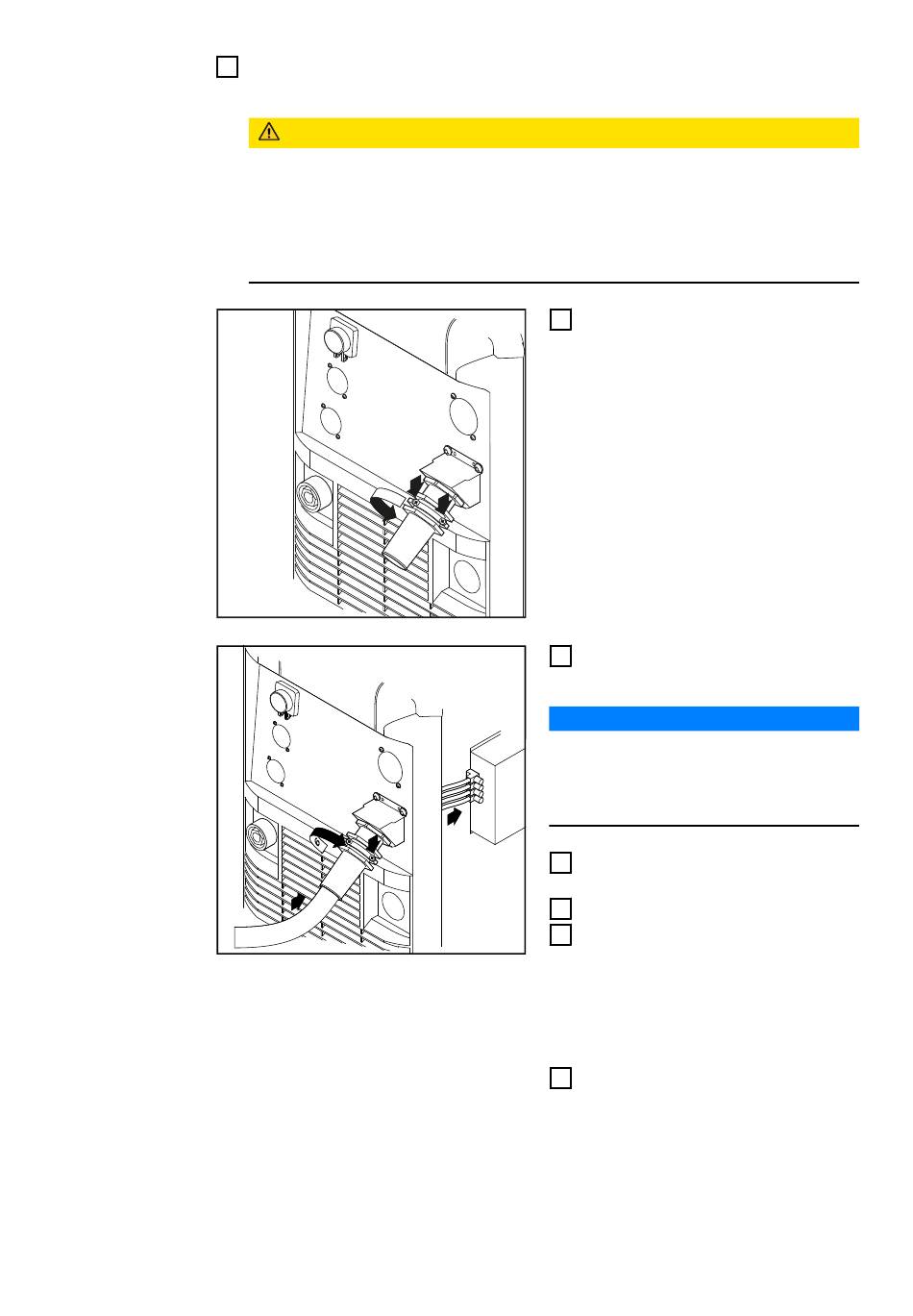

Schrauben (2 x) und Klemm-Mut-
4
ter SW 30 an der Zugentlastung
lösen
Netzkabel in Zugentlastung ein-
5
schieben
HINWEIS!
Netzkabel so weit einschieben, dass
Schutzleiter und Phasenleiter ord-
P E
nungsgemäß an der Blockklemme an-
W 1
V 1
U 1 geschlossen werden können.
8
Klemm-Mutter SW 30 mm festzie-
6
hen
Schrauben (2 x) festziehen
7
Netzkabel ordnungsgemäß an der
8
Blockklemme anschließen:
- Schutzleiter (grün oder grün
mit gelben Streifen) am An-
schluss PE
- Phasenleiter an den
Anschlüssen L1 - L3
Linkes Seitenteil der Stromquelle
9
wieder montieren
63
