3.6 RS – Regel- und Steuereinheit und i/o-Modul
Die RS – Regel- und Steuereinheit wird montiert und vorverdrahtet geliefert. Lediglich das Bedienteil RC muss von
Fachpersonal am gewünschten Ort montiert und verdrahtet werden.
Die Regelung besteht aus 3 Teilen (siehe 3.1):
•
RS – Regeleinheit, im Gerät angeordnet sowie werkseitig verdrahtet. An diese Einheit sind keinerlei
Anschlüsse zu legen.
•
i/o Modul – Ein/Ausgabeeinheit, an der raumseitigen Stirnseite des Gerätes montiert und werkseitig
vorverdrahtet Alle noch notwendigen Anschlüsse und Einstellungen sind an dieser Einheit vorzunehmen.
•
Bedienteil RC, muss bauseits mit dem i/o Modul verbunden werden. Die Fernbedienung RC ermöglicht die
komplette Konfiguration des Systems, die Anzeige aller Parameter sowie die Kontrolle der Ventilatoren. Ein 10
m langes Verbindungskabel zum Anschluss der Fernbedienung RC an das i/o Modul liegt bei. Max.
Kabellänge: 1000 m.

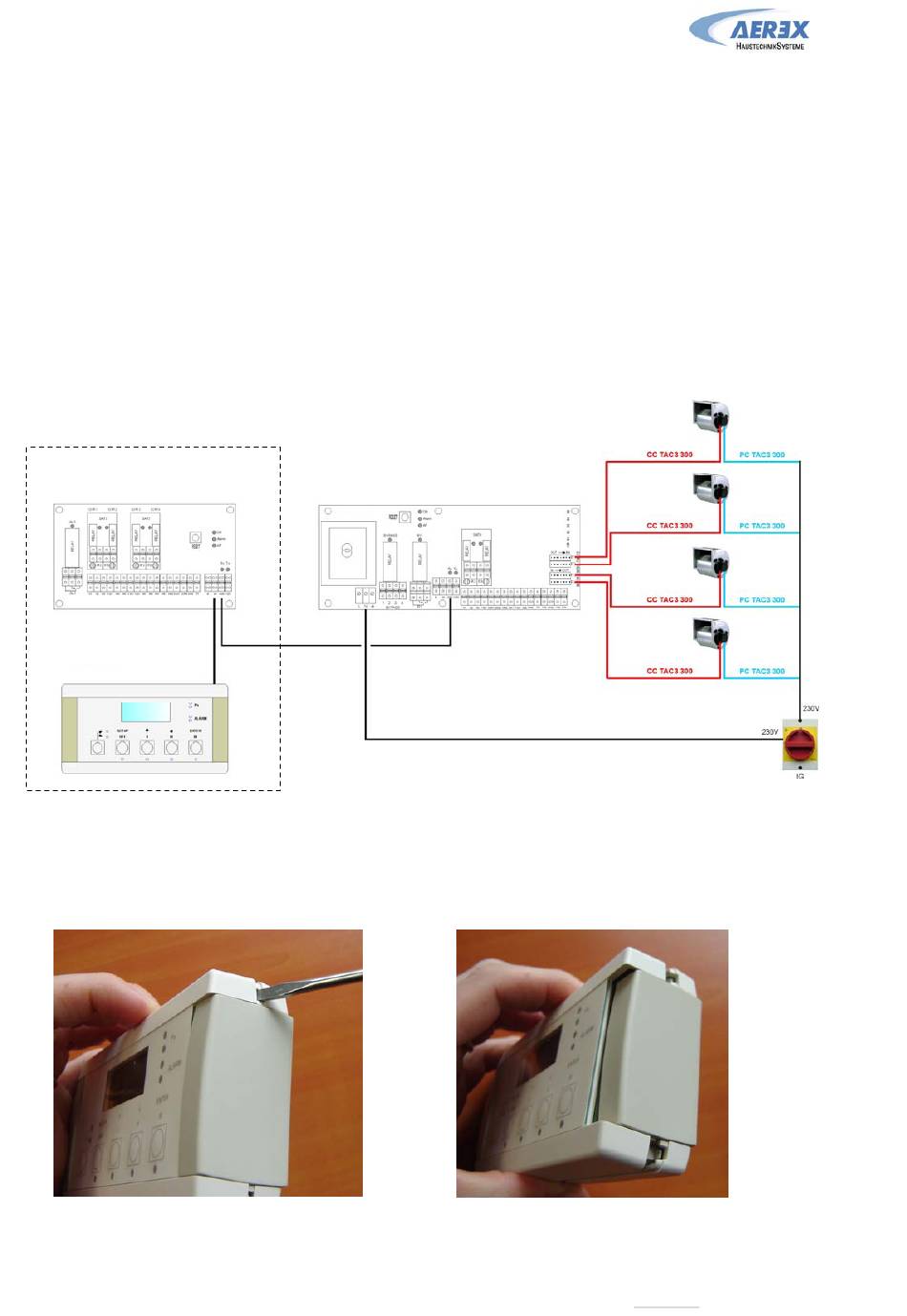

3.6.1 Allgemeines Schema:
Außerhalb des Gerätes
angeordnet
i/o-Modul
Bedienteil RC
3.6.2 Anschluss des Bedienteils RC
Die Verbindung zwischen den verschiedenen Modulen erfolgt über einen Kommunikations-Bus. Sobald bekannt
ist, wo das Bedienteil RC installiert werden soll, sind folgende Schritte auszuführen, um sie mit dem i/o-Modul zu
verbinden:
3.6.2.1 Öffnen des Gehäuses des Bedienteils RC:
Benutzen Sie einen kleinen Schraubendreher zum
Eindrücken der Verriegelung
