Option: Die aktuelle Zulufttemperatur kann auf dem Display des Bedienteils RC angezeigt werden, wenn ein
zweiter Temperaturfühler angeschlossen wird (siehe Schema). Fehlt dieser Sensor, so erfolgt auch keine
Anzeige.
i/o Modul
•
Es ist möglich, das Regelsystem für den Nacherhitzer und damit die Nacherhitzung selbst über einen externen
Kontakt an- und abzuschalten.
i/o Modul
Kontakt geschlossen = Nacherhitzer AUS
Kontakt offen = Nacherhitzer AN
3.5 Stromversorgung für das PWW-Nachheizregister WN (NV, optional)
Das PWW-Nachheizregister WN wird mit einem 3-Wege-Ventil mit Stellmotor ausgeliefert.
3.5.1 Stromversorgung:
•
Die interne Verdrahtung des Ventilantriebes und der Anschluss an die Regelung werden werkseitig ausgeführt.
•

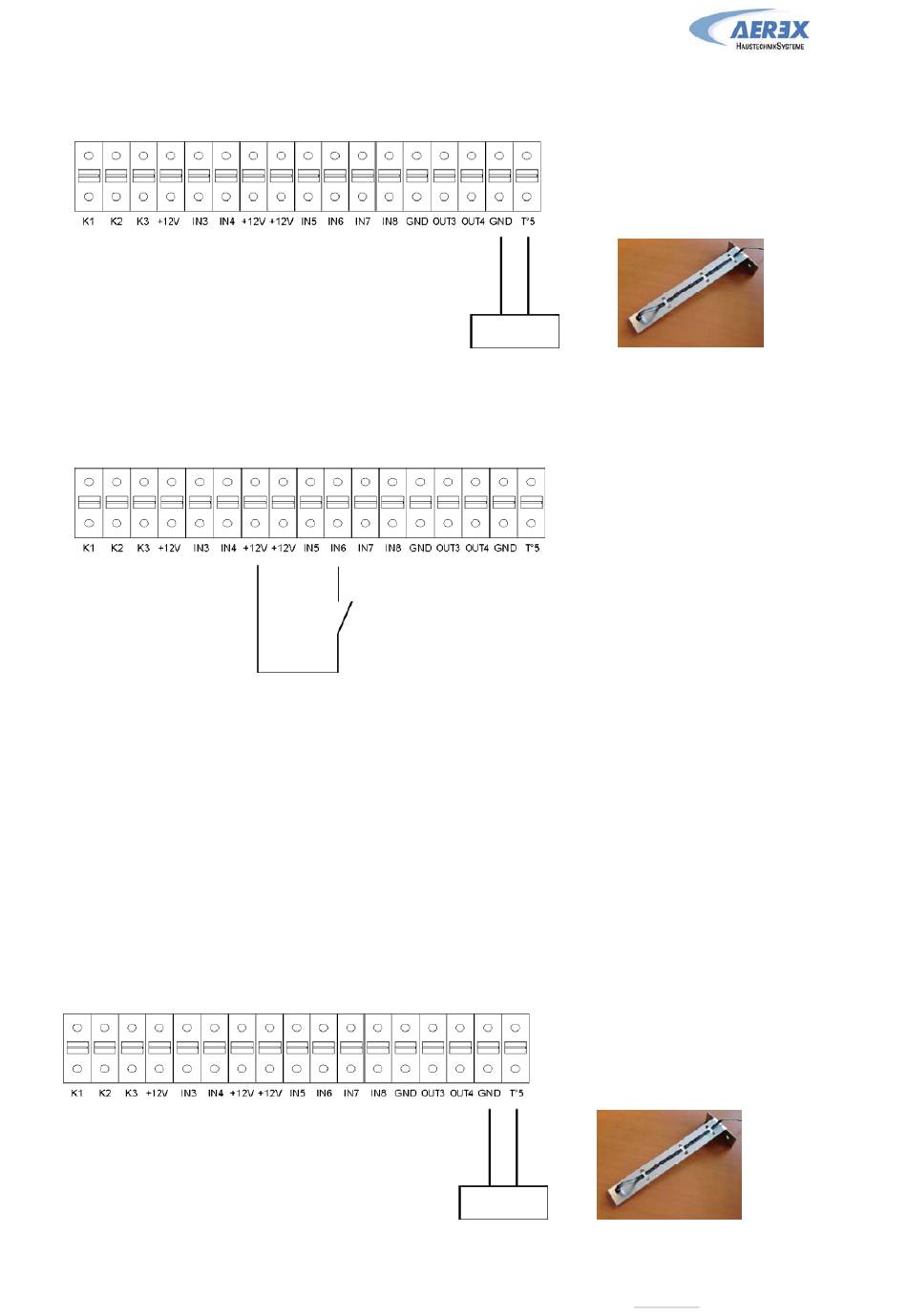

Der mitgelieferte Temperatursensor muss im Zuluftkanal montiert und (siehe Bild) angeschlossen
werden:
i/o Modul
