1 | Instrucciones de funcionamiento
1.5 Selección de unidades de vacío
Pilot Plus muestra las unidades de vacío torr, micra, milibar o pascal. Para cambiar de
unidad, mantenga pulsado el botón de encendido durante el arranque hasta que
parpadee el indicador de las unidades activas. Pulse brevemente el botón de encendido
de nuevo para seleccionar las unidades deseadas. Mantenga pulsado el botón de
encendido para guardar el ajuste.
1.6 Calibración rápida
Pilot Plus dispone de una función de calibración rápida que permite la ecualización a
diferentes presiones atmosféricas. Pulse CAL en la atmósfera para activar. CAL
parpadea en la pantalla y la lectura se estabiliza en 760 000 micras. El indicador
mantiene este punto de referencia hasta que se establece uno nuevo.
INDICACIÓN
La calibración rápida se desactiva a niveles de vacío inferiores a 100 000 micras
(100 torr, 133 mbar, 13 332 Pa).

1.7 Cambio del filtro

Pilot Plus está equipado con un filtro especial para proteger el sensor de vacío del
aceite y otros contaminantes.
Para cambiar el filtro:
1. Retire el tornillo de ajustes con un destornillador pequeño de cabeza plana.
Consulte la siguiente imagen.
2. Estabilice la parte mayor del acoplamiento con una llave de 11/16 pulgadas y
retire el acoplamiento de rosca utilizando una llave de 1/2 pulgada.
3. Retire el filtro con cuidado utilizando alicates de punta o pinzas.
INDICACIÓN
No reutilice los filtros.
4. Inserte un filtro nuevo con la parte más gruesa de la junta tórica en dirección
opuesta al cuerpo del indicador.
5. Vuelva a sujetar y apretar el acoplamiento de rosca y el tornillo de ajuste.
Inserte el filtro nuevo con la
parte más gruesa de la
junta tórica en dirección
opuesta al cuerpo del
indicador, tal y como se
muestra.
INDICACIÓN
No la apriete excesivamente.
8 / 30

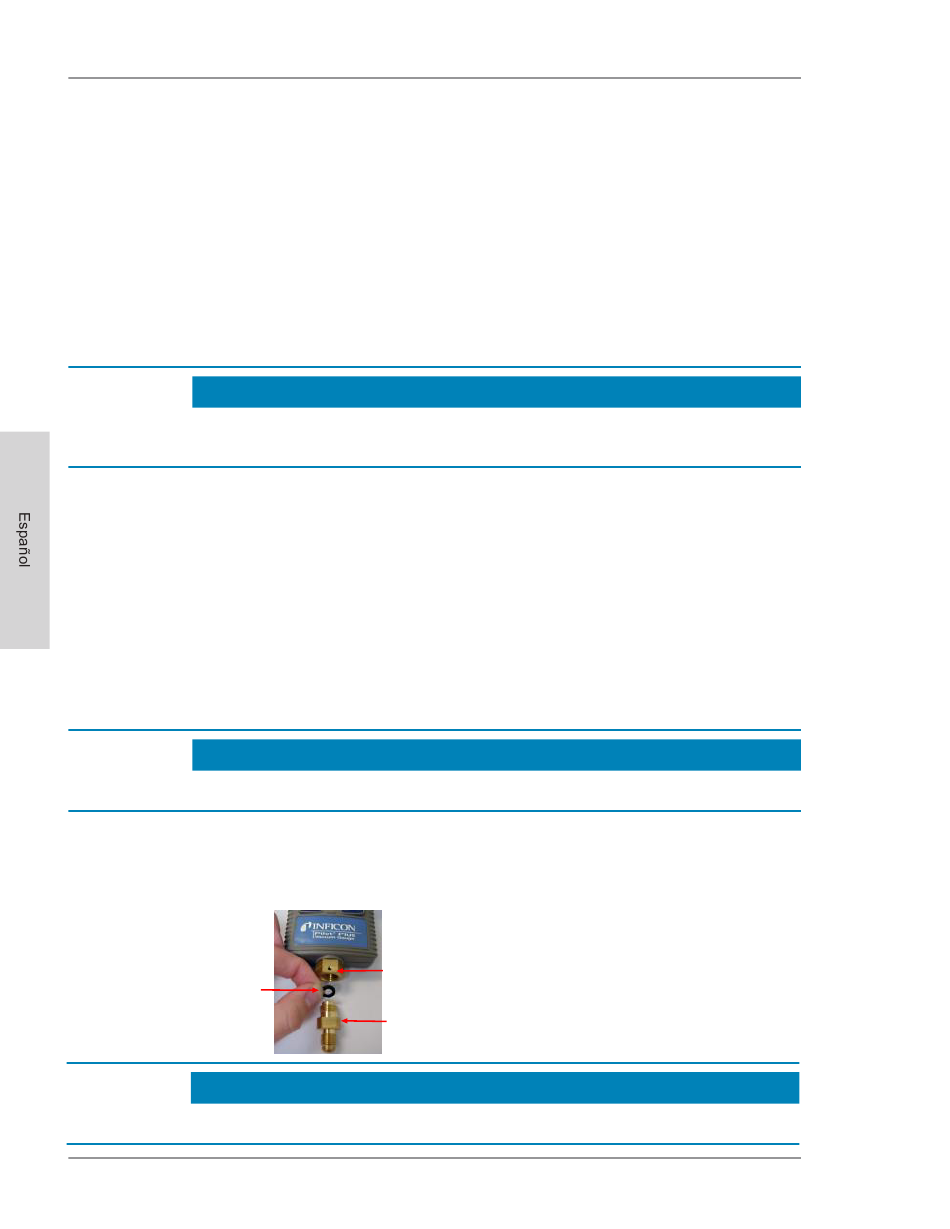

Retire el tornillo de
fijación y estabilícelo con
una llave de 11/16".
Retírelo utilizando una
llave de 1/2".
