1 | Bruksanvisning
1.6 Snabbkalibrering
Pilot Plus har en snabbkalibreringsfunktion som möjliggör utjämning vid olika
atmosfärstryck. Du aktiverar den genom att trycka på CAL vid atmosfärstryck. CAL
blinkar på skärmen och mätvärdet stabiliseras vid 760 000 µmHg. Mätaren behåller
denna referenspunkt tills en ny ställs in.
HÄNVISNING
Snabbkalibreringen avaktiveras vid vakuumnivåer under 100 000 µmHg (100 torr,
133 mbar, 13 332 Pa).

1.7 Byta filter

Pilot Plus är utrustad med ett specialfilter som skyddar vakuumsensorn från olja och
andra föroreningar.
Så här byter du filtret:
1. Ta bort ställskruven med en liten flat skruvmejsel. Se bilden nedan.
2. Stabilisera den stora delen av förbindningen med en 11/16 tums skiftnyckel och
ta bort flänsförbindningen med en 1/2 tums skiftnyckel.
3. Ta försiktigt bort filtret med en nåltång eller pincett.
HÄNVISNING
Återanvänd inte filtret.
4. Sätt i ett nytt filter med den tjockare delen av O-ringen vänd bort från
mätkroppen.
5. Sätt tillbaka och dra åt flänsförbindningen och ställskruven.

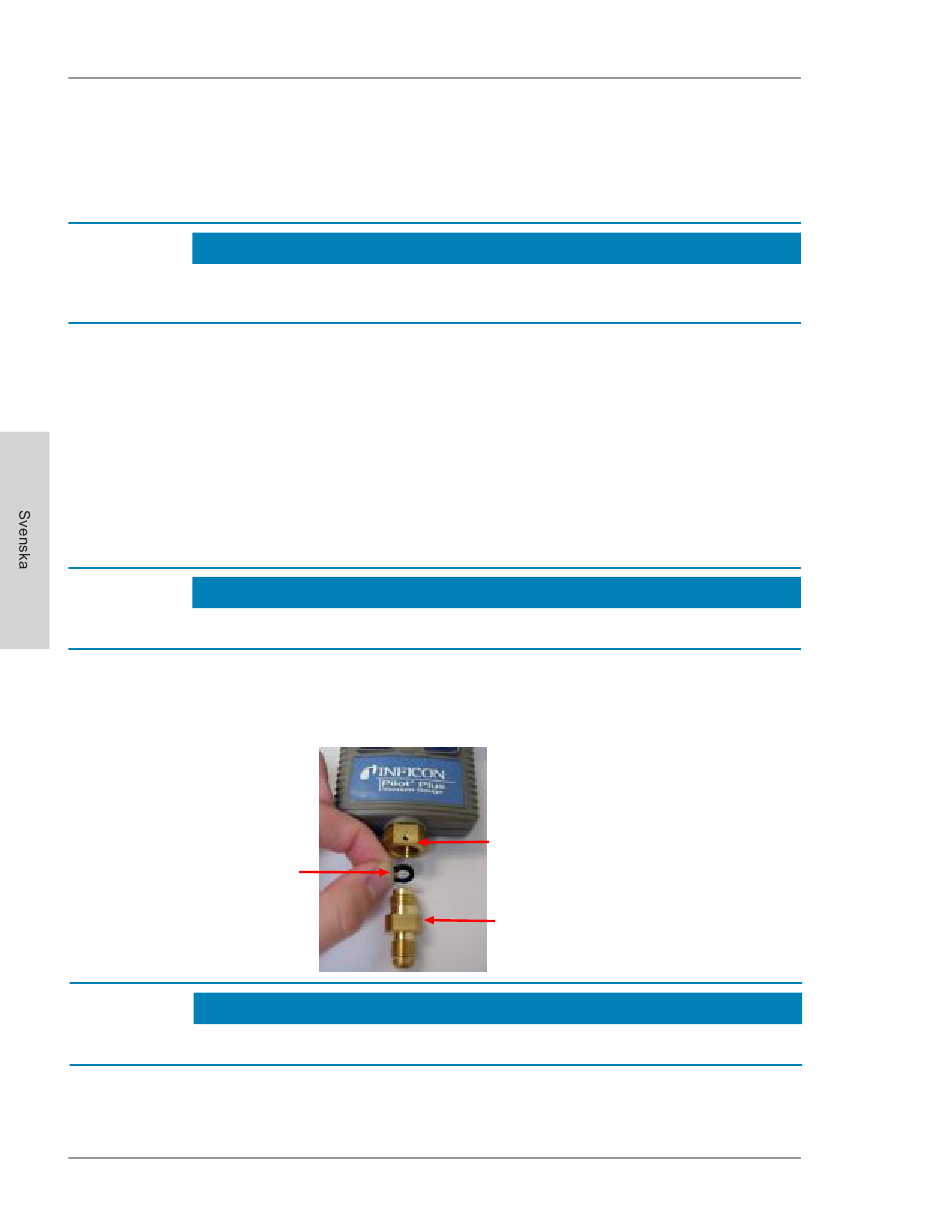

Sätt i det nya filtret med den
tjockare delen av O-ringen
vänd bort från mätkroppen,
som på bilden.
HÄNVISNING
Dra inte åt för hårt.
20 / 30
Ta bort ställskruven och
håll emot med en 11/16
tums skiftnyckel.
Använd en 1/2 tums
skiftnyckel för
borttagningen.
