1.5 Auswahl der Vakuumeinheiten
Das Pilot Plus zeigt die Vakuumeinheiten Torr, Mikron, mbar oder Pascal an. Zur
Änderung der Messeinheiten müssen Sie den Betriebsschalter beim Einschalten länger
drücken, bis die Anzeige der aktiven Einheiten blinkt. Betätigen Sie den Betriebsschalter
kurz erneut, um die gewünschten Einheiten auszuwählen. Durch längeres Drücken des
Betriebsschalters wird die Einstellung gespeichert.

1.6 Schnellkalibrierung

Das Pilot Plus ist mit einer Schnellkalibrierungsfunktion ausgestattet, die eine
Kompensation für unterschiedliche atmosphärische Drücke ermöglicht. Drücken Sie
CAL bei Atmosphärendruck zur Aktivierung dieser Funktion. CAL blinkt auf der Anzeige
und der Messwert stabilisiert sich bei 760.000 Mikron. Das Messgerät behält diesen
Referenzpunkt bei, bis ein neuer gesetzt wird.
HINWEIS
Die Schnellkalibrierung ist bei Vakuumwerten unter 100.000 Mikron (100 Torr,
133 mbar, 13.332 Pa) deaktiviert.

1.7 Austausch des Filters

Das Pilot Plus ist mit einem speziellen Filter ausgestattet, der den Vakuumsensor vor Öl
und anderen Verunreinigungen schützt.
Austausch des Filters:
1. Entfernen Sie die Stellschraube mithilfe eines kleinen Schlitzschraubenziehers.
Siehe Abbildung unten.
2. Halten Sie das größere Teil des Anschlusses mit einem 11/16-Zoll-
Schraubenschlüssel fest und entfernen Sie die Bördelverbindung mithilfe eines
1/2-Zoll-Schraubenschlüssels.
3. Nehmen Sie den Filter mithilfe einer Flachrundzange oder Pinzette vorsichtig
heraus.
HINWEIS
Die Filter dürfen nicht wiederverwendet werden.
4. Setzen Sie einen neuen Filter so ein, dass der dickere Teil des O-Rings vom
Gehäuse des Messgeräts weg zeigt.
5. Bringen Sie die Bördelverbindung und die Stellschraube wieder an und ziehen
Sie sie fest.

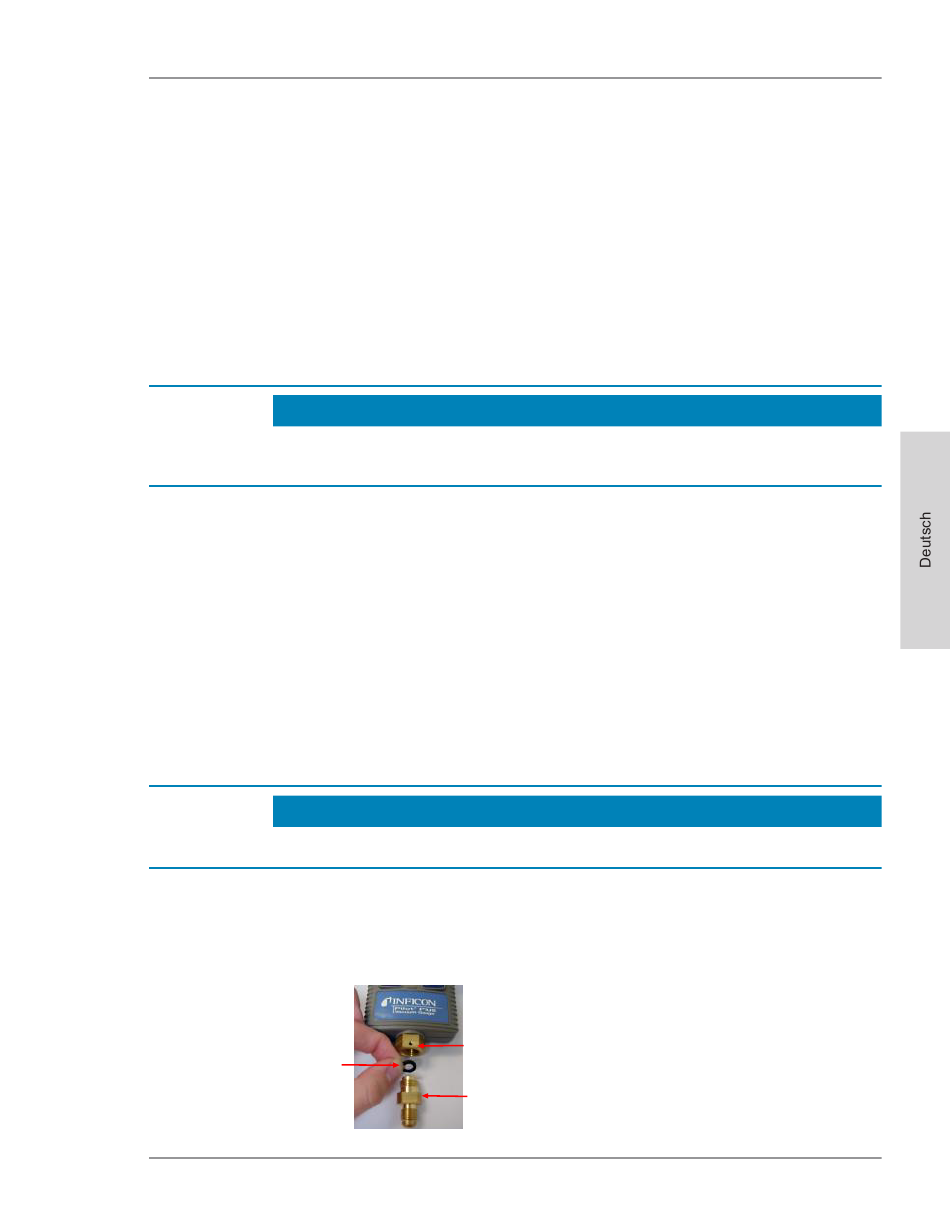

Neuen Filter so einsetzen,
dass der dickere Teil des O-
Rings wie gezeigt vom
Gehäuse des Messgeräts
weg zeigt.
074-494-P10-F Pilot Plus Operating Manual MULTILANG
Gewindestift entfernen
und mit einem 11/16-
Zoll-Schlüssel
stabilisieren.
Mit einem 1/2-Zoll-
Schraubenschlüssel
entfernen.
