1.5 Sélection des unités de vide
Pilot Plus affiche les unités de vide en Torrs, microns, mbar ou Pascals. Pour changer
d'unité, maintenez le bouton d'alimentation enfoncé pendant le démarrage jusqu'à ce
que l'indicateur des unités actives clignote. Appuyez de nouveau brièvement sur le
bouton d'alimentation pour sélectionner les unités souhaitées. Appuyez longuement sur
le bouton d'alimentation pour enregistrer le réglage.
1.6 Étalonnage rapide
Pilot Plus est doté d'une fonction d'étalonnage rapide qui permet de s'adapter à
différentes pressions atmosphériques. Appuyez sur CAL (Étalonnage) à l'atmosphère
pour l'activer. CAL clignote sur l'écran et la lecture se stabilise à 760 000 microns. La
jauge conserve ce point de référence jusqu'à ce qu'un nouveau soit défini.
AVIS
L'étalonnage rapide est désactivé aux niveaux de vide inférieurs à 100 Torrs
(100 000 microns, 133 mbar, 13 332 Pa).

1.7 Remplacement du filtre

Pilot Plus est équipé d'un filtre spécial pour protéger le capteur de vide de l'huile et
d'autres contaminants.
Pour changer le filtre :
1. Retirez la vis de blocage à l'aide d'un petit tournevis plat. Reportez-vous à
l'illustration ci-dessous.
2. Stabilisez la grande partie du raccord avec une clé de 11/16" et déposez le
raccord évasé à l'aide d'une clé de 1/2".
3. Retirez doucement le filtre à l'aide d'un pince demi-ronde ou d'une pince fine.
AVIS
Ne réutilisez pas les filtres.
4. Insérez un nouveau filtre avec la partie la plus épaisse du joint torique tournée
vers l'extérieur du corps de la jauge.
5. Refixez et serrez le joint évasé et la vis de blocage.
Insérez le nouveau filtre
avec la partie la plus
épaisse du joint torique
tournée vers l'extérieur du
corps de la jauge, comme
illustré.
AVIS
Ne serrez pas excessivement.

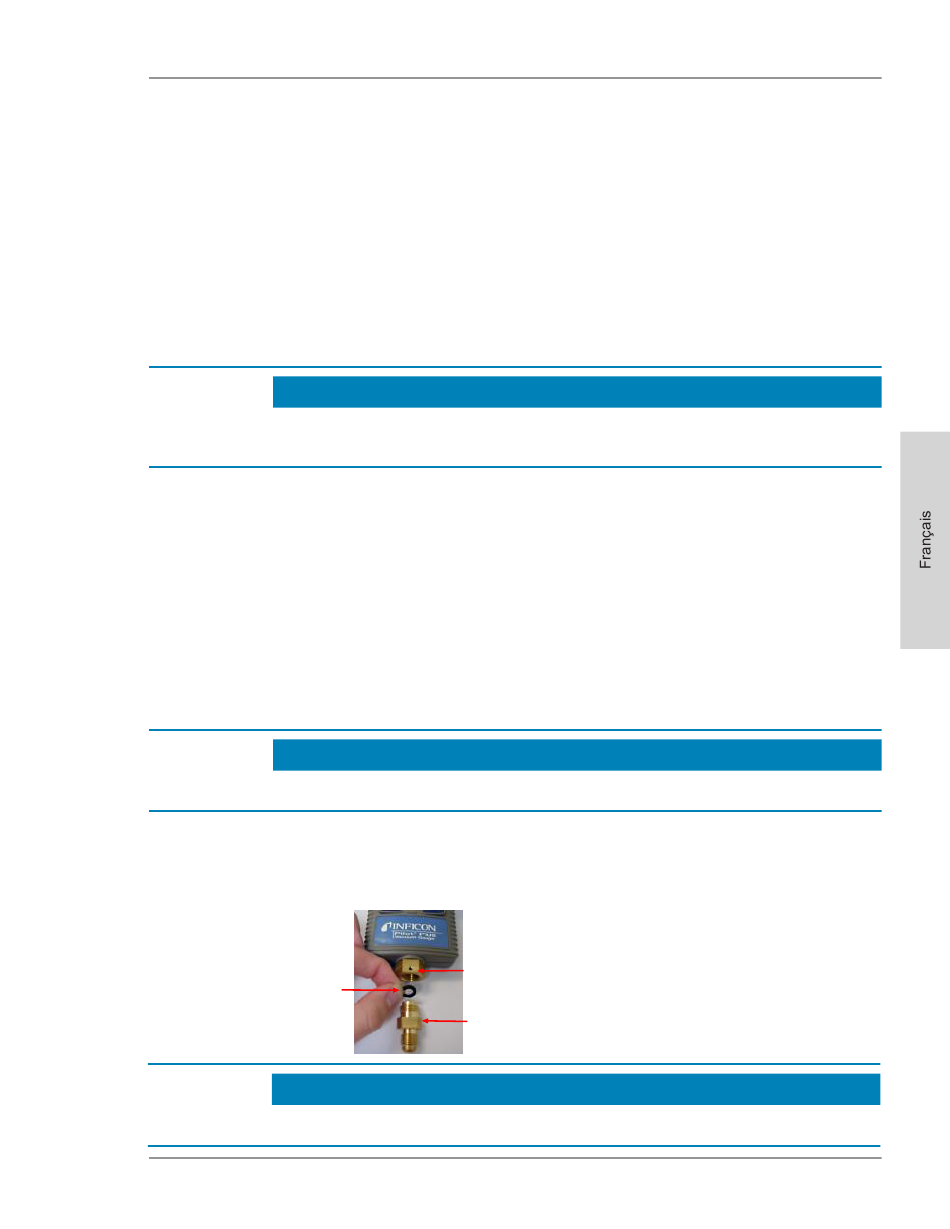

074-494-P10-F Pilot Plus Operating Manual MULTILANG
Retirez la vis de blocage
et stabilisez-la à l'aide
d'une clé de 11/16".
Déposez le filtre à l'aide
d'une clé de 1/2".
