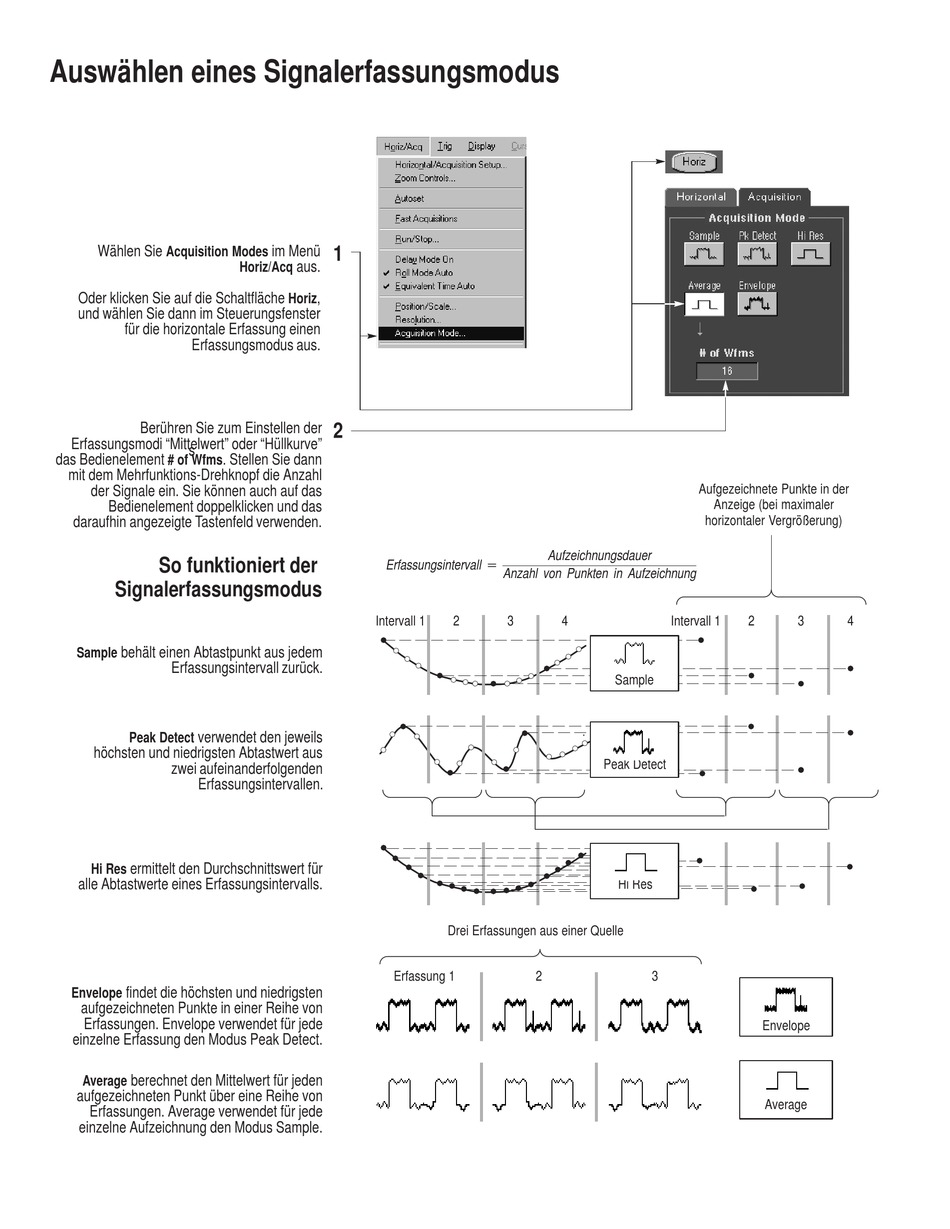

Auswählen eines Signalerfassungsmodus
Wählen Sie
Acquisition Modes
Oder klicken Sie auf die Schaltfläche
und wählen Sie dann im Steuerungsfenster
für die horizontale Erfassung einen
Erfassungsmodus aus.
Berühren Sie zum Einstellen der
Erfassungsmodi "Mittelwert" oder "Hüllkurve"
s
das Bedienelement
. Stellen Sie dann
# of Wfms
mit dem Mehrfunktions-Drehknopf die Anzahl
der Signale ein. Sie können auch auf das
Bedienelement doppelklicken und das
daraufhin angezeigte Tastenfeld verwenden.
So funktioniert der
Signalerfassungsmodus
behält einen Abtastpunkt aus jedem
Sample
Erfassungsintervall zurück.
verwendet den jeweils
Peak Detect
höchsten und niedrigsten Abtastwert aus
zwei aufeinanderfolgenden
Erfassungsintervallen.
ermittelt den Durchschnittswert für
Hi Res
alle Abtastwerte eines Erfassungsintervalls.
findet die höchsten und niedrigsten
Envelope
aufgezeichneten Punkte in einer Reihe von
Erfassungen. Envelope verwendet für jede
einzelne Erfassung den Modus Peak Detect.
berechnet den Mittelwert für jeden
Average
aufgezeichneten Punkt über eine Reihe von
Erfassungen. Average verwendet für jede
einzelne Aufzeichnung den Modus Sample.
im Menü
1
aus.
Horiz/Acq
,
Horiz
2
Erfassungsintervall +
Intervall 1
Erfassung 1
Aufzeichnungsdauer
Anzahl von Punkten in Aufzeichnung
2
3
4
Sample
Peak Detect
Hi Res
Drei Erfassungen aus einer Quelle
2
Aufgezeichnete Punkte in der
Anzeige (bei maximaler
horizontaler Vergrößerung)
Intervall 1
2
3
3
Envelope
Average
4
