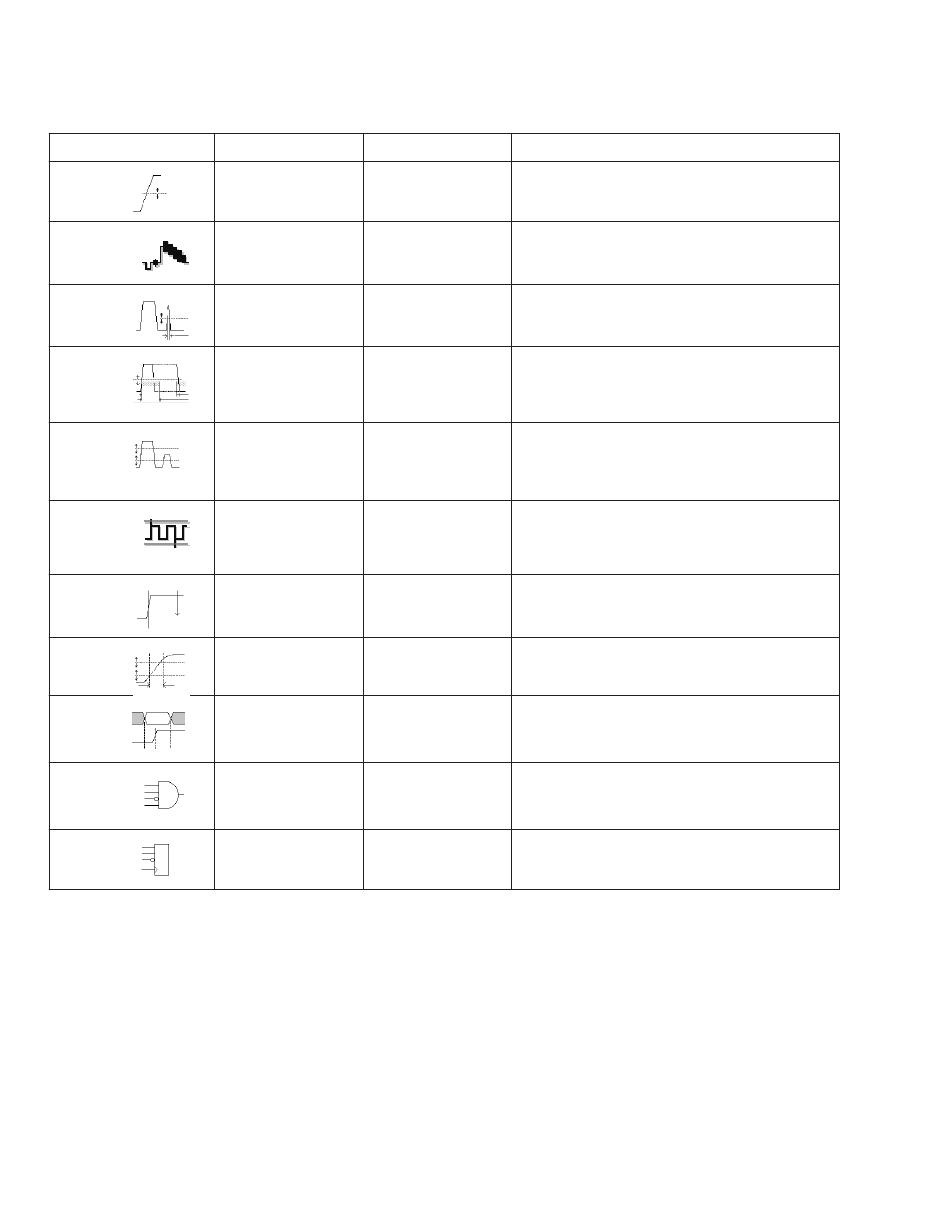

Auswahl eines Triggers
Trigger–Art
Abstufungen
Edge
Eine Abstufung
Video
Eine Abstufung
Glitch
Eine Abstufung
Width
Eine Abstufung
Runt
Zwei Abstufungen für
die Definition des
logischen
Übergangsbereichs
Window
Zwei Abstufungen für
die Definition des
Signalübergangbereichs
Timeout
Eine Abstufung
Transition
Zwei Abstufungen für die
Definition des logischen
Übergangsbereichs
Setup/Hold
Unabhängige
Abstufungen für
Daten und Takt
Pattern
Unabhängige
Abstufungen für
jeden Kanal
State
Unabhängige
Abstufungen für
jeden Kanal
Zeitgeber
Trigger–Bedingungen
Keiner
Trigger auf aufsteigender oder abfallender Flanke,
entsprechend der Definition in der Flankensteuerung.
Auswahlen für Kopplungen sind DC, AC, AC LF Reject, AC
HF Reject, und Noise Reject.
Keiner
Trigger auf NTSC, PAL, SECAM, Analog HDTV und
benutzerdefiniertes Video.
Einer zum Angeben der
Trigger auf Glitches, die schmäler als die angegebene
Glitch-Breite
Breite sind, oder Glitches ignorieren, die schmäler als die
angegebene Breite sind.
Zwei zum Angeben der
Trigger auf Impulsen mit Breiten zwischen dem Bereich
minimalen und
der zwei Zeitgeber oder außerhalb des Bereichs der zwei
maximalen
Zeitgeber.
Impulsbreiten
Einer zum Angeben
Trigger auf einem Impuls, der von einer Seite in den
einer optionalen,
Übergangsbereich eintritt, aber den Bereich auf der
minimalen Dauer für den
anderen Seite nicht verläßt. Impulse können mit dem
Runt-Impuls
Logikzustand anderer Kanäle qualifiziert werden (nur bei
4–Kanal–Modellen).
Einer zum Angeben einer
Trigger dann, wenn ein Signal entweder die obere oder
optionalen Mindest-
untere Grenze außerhalb des normalen Signalbereichs
verletzungsbreite
verletzt. Ereignisse können mit dem Logikzustand anderer
Kanäle qualifiziert werden (nur bei 4–Kanal–Modellen).
Einer zum Angeben des
Trigger dann, wenn für ein Signal für eine bestimmte
Timeout-Zeitpunktes
Dauer kein Übergang erfolgt.
Einer zum Angeben der
Trigger dann, wenn ein logisches Signal länger oder
Übergangszeit
kürzer als festgelegt in Übergangsbereich bleibt.
Einer zum Angeben der
Trigger auf Verletzungen der Einstell- oder Haltezeit
Einstellzeit und einer
zwischen einem Daten- und einem Taktsignal. Bei den
zum Angeben der
angegebenen Einstell- und Haltezeiten kann es sich um
Haltezeit
positive oder negative Werte handeln.
Einer zum Angeben der
Trigger dann, wenn eine Boolsche Kombination von bis zu
Musterdauer
vier Kanälen wahr wird. Trigger direkt wenn oder nur
nachdem die Kombination für die Dauer eines bestimmten
Zeitraums wahr ist.
Keiner
Trigger auf den Kanalübergang, wenn eine Boolsche
Kombination von bis zu drei anderen Kanälen wahr ist.
